立式进料粉碎加工设备结构设计

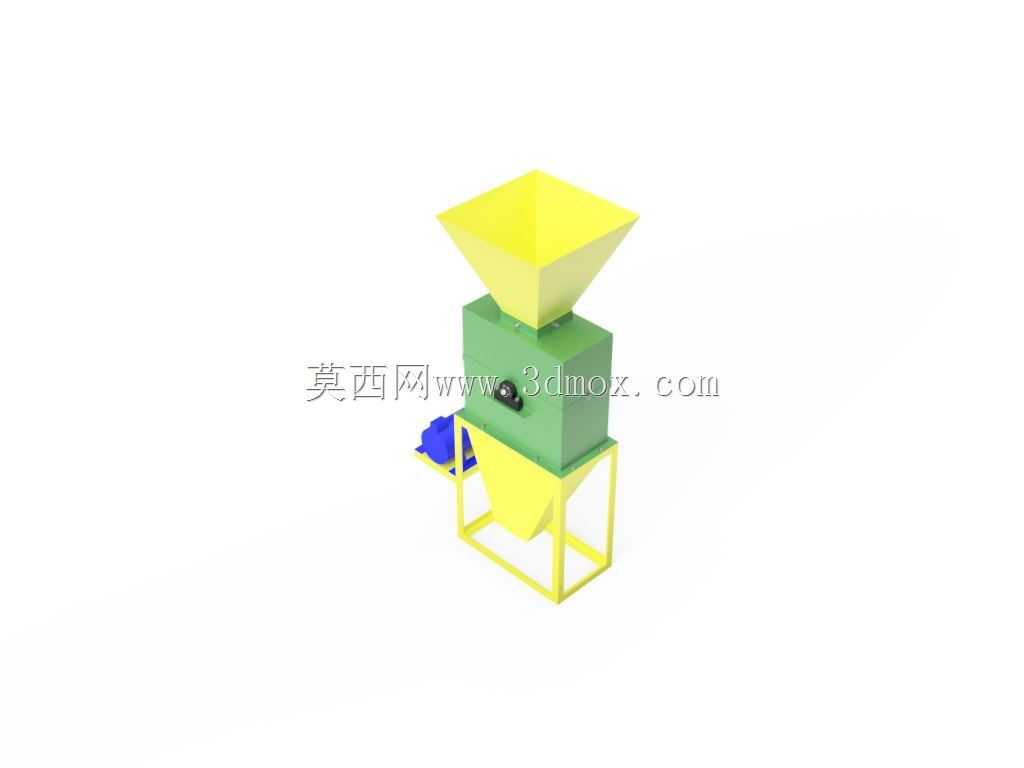

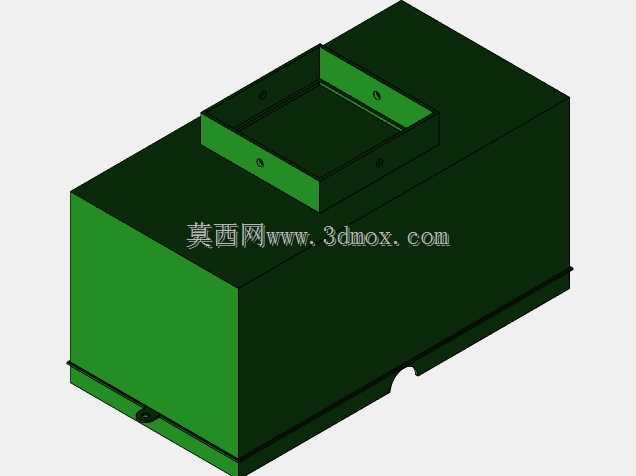

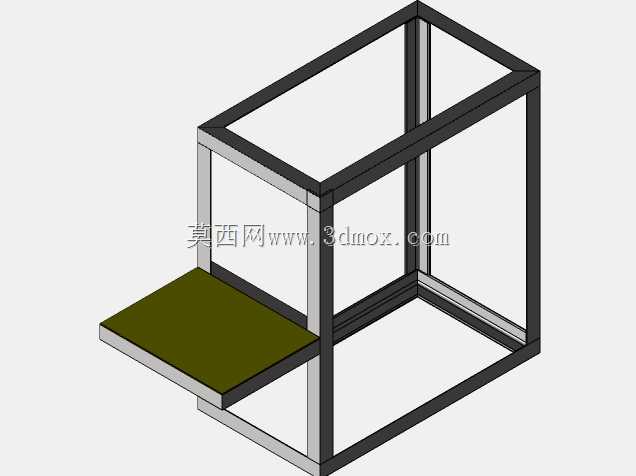

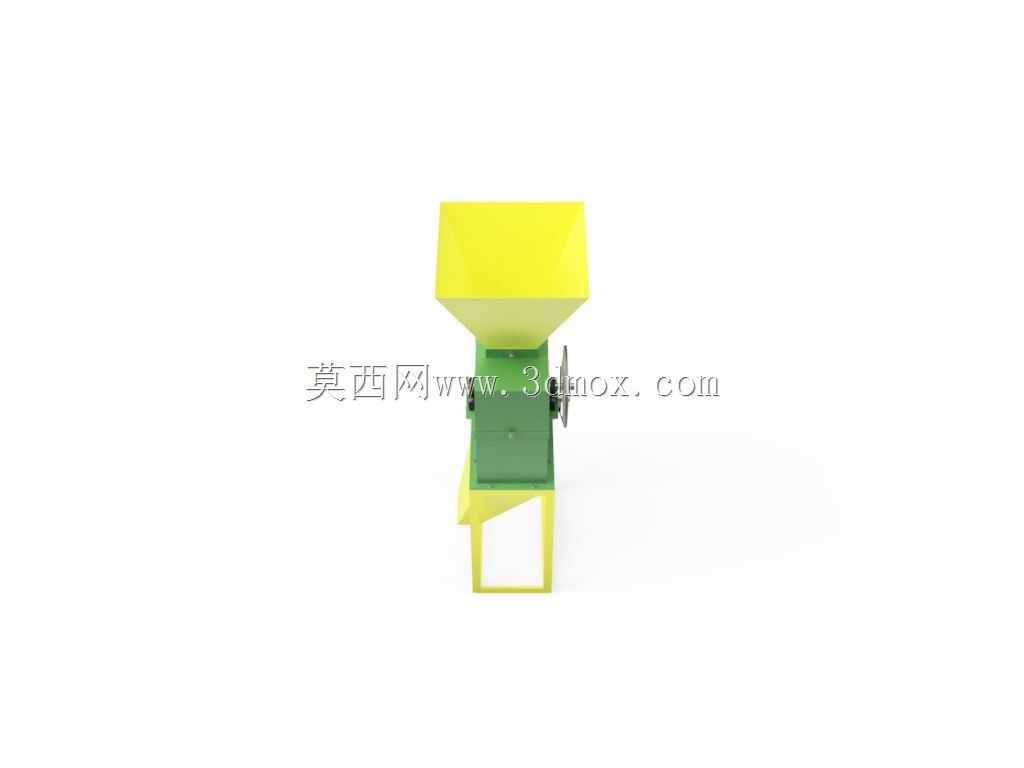

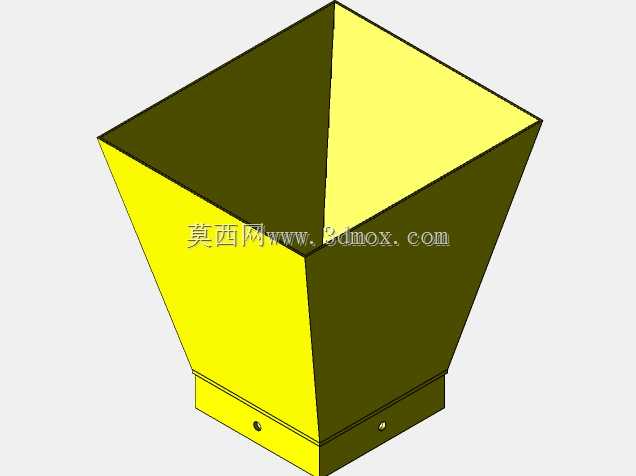

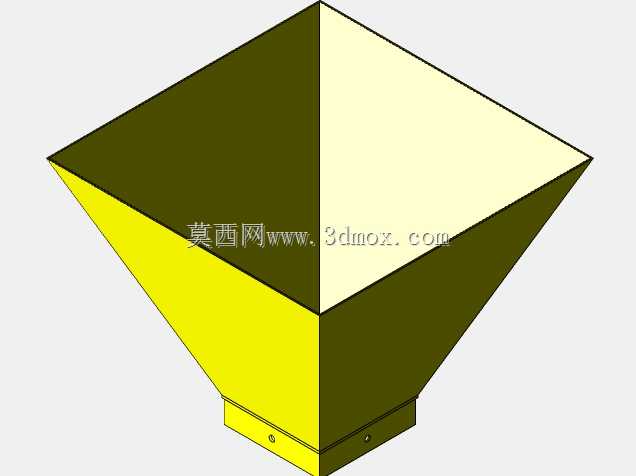

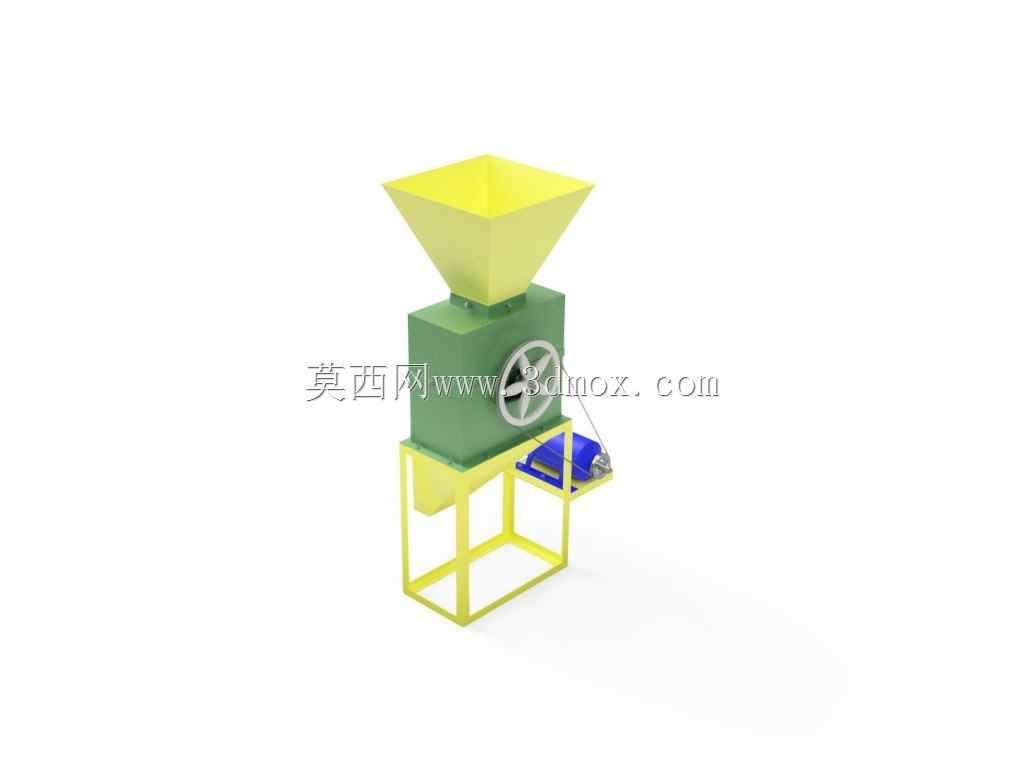

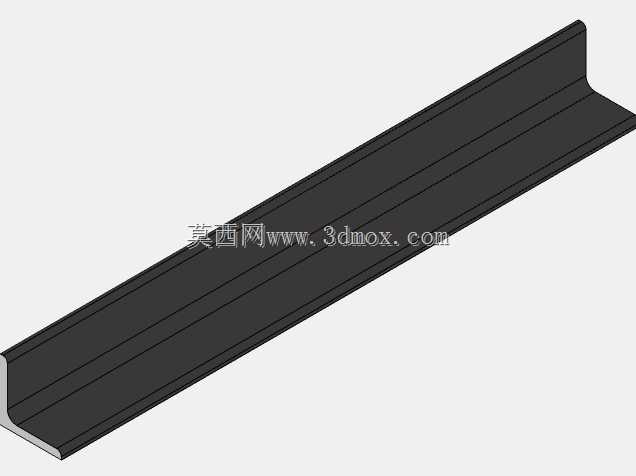

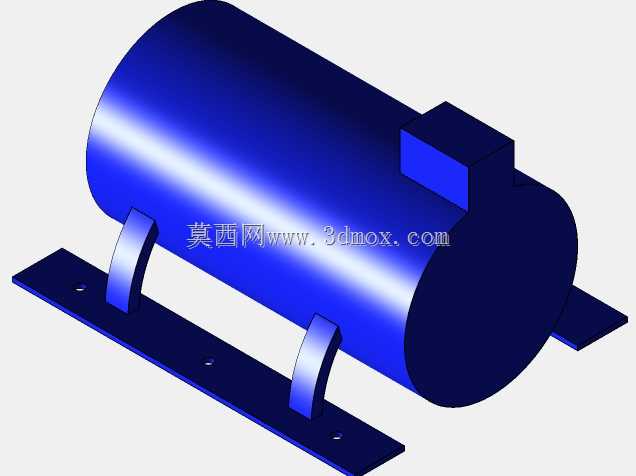

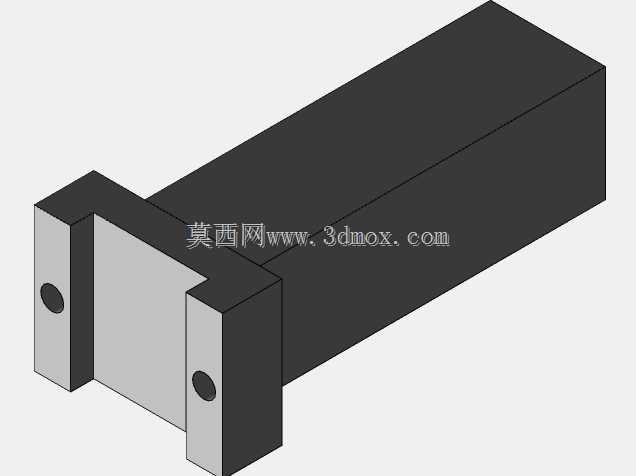

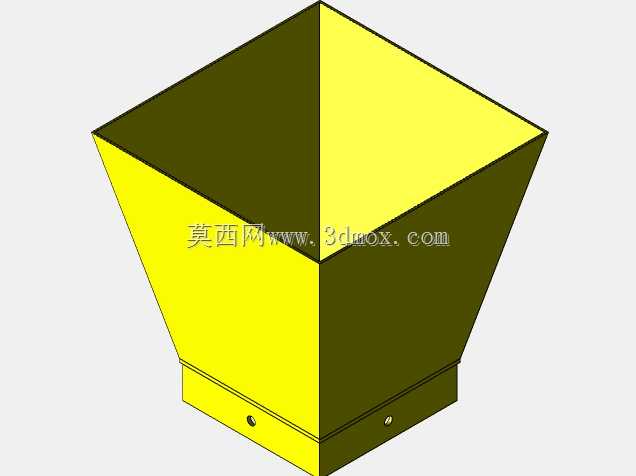

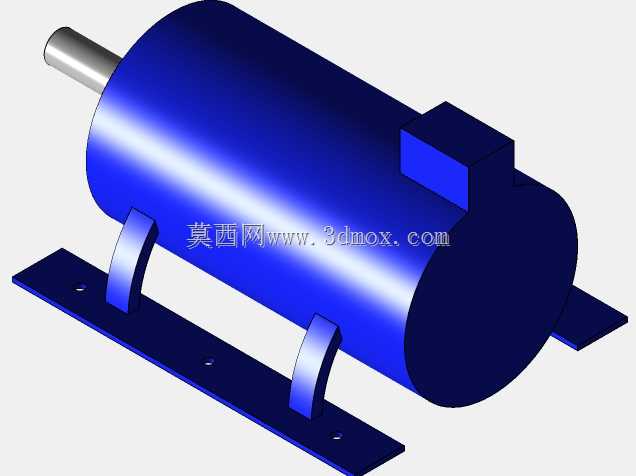

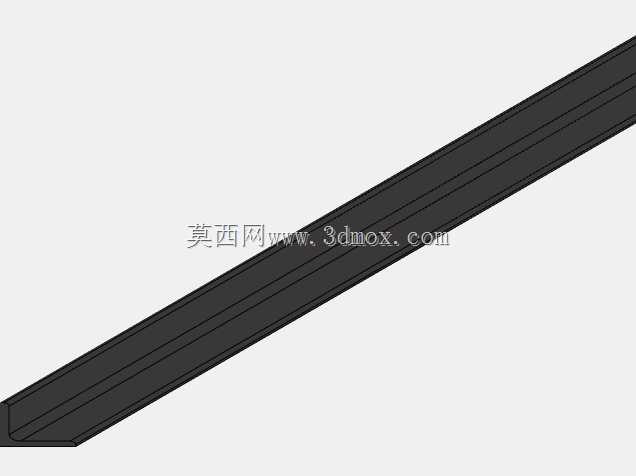

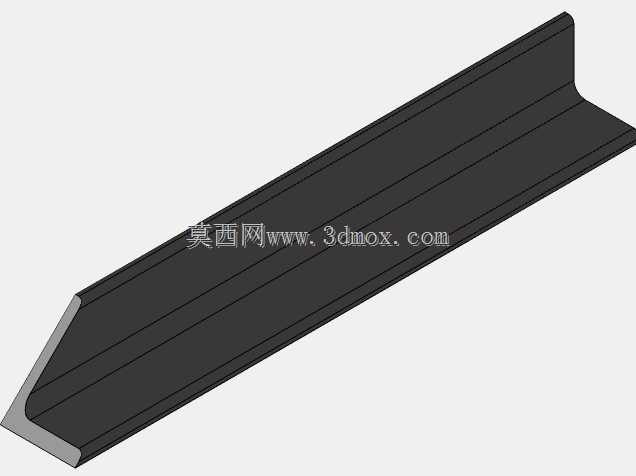

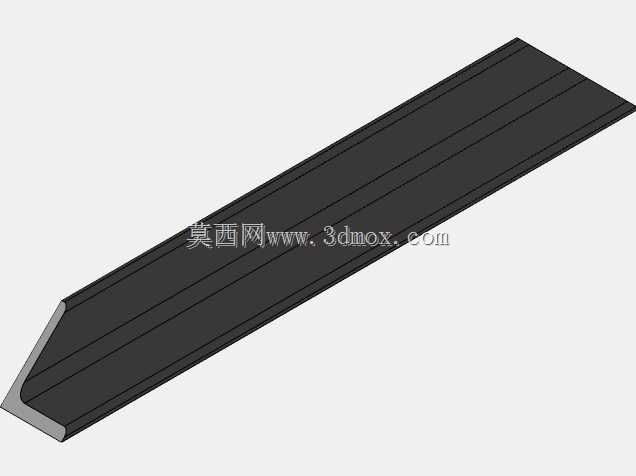

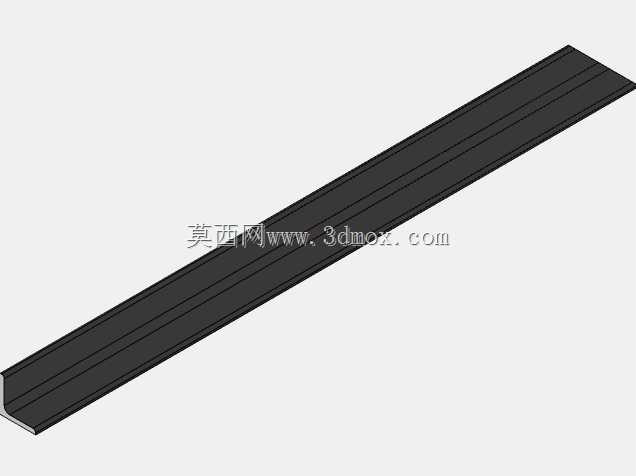

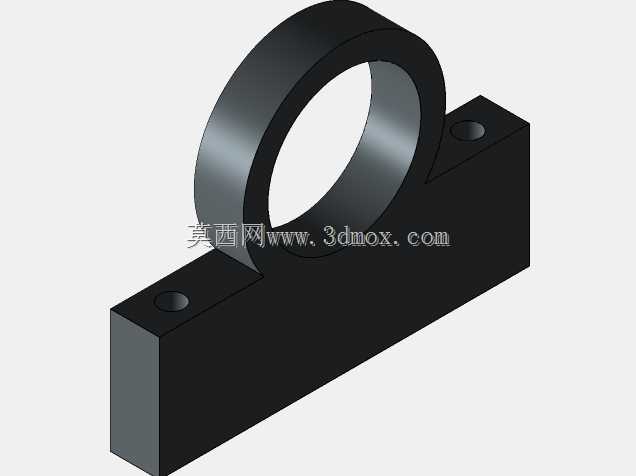

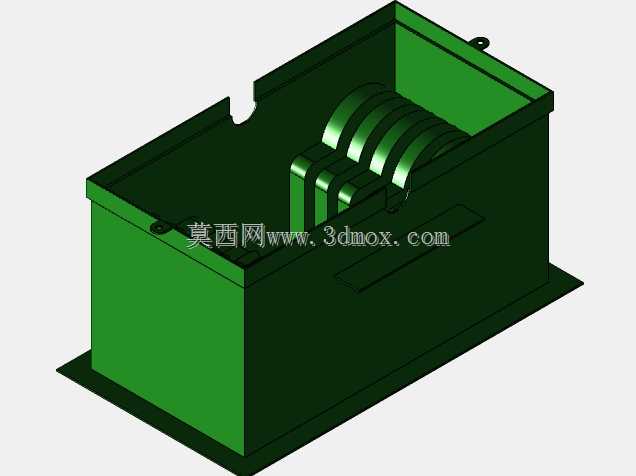

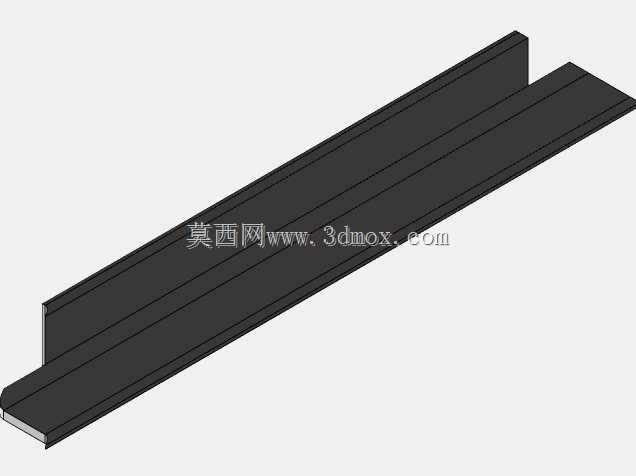

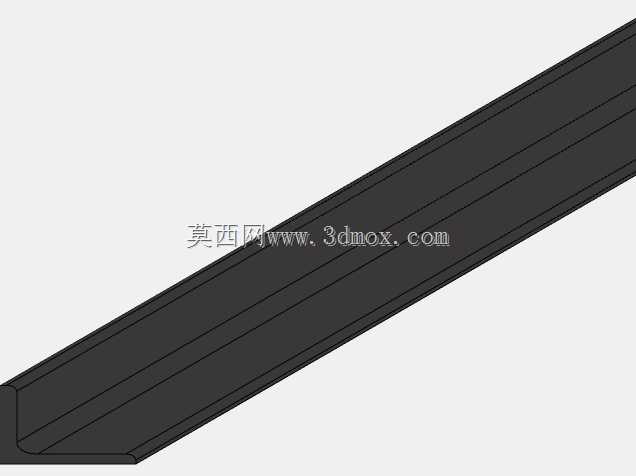

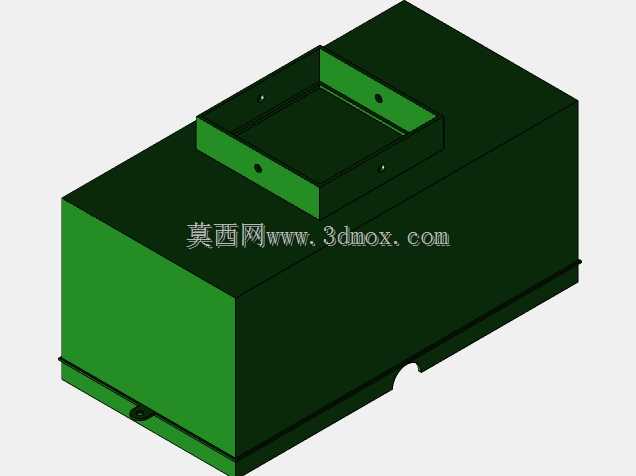

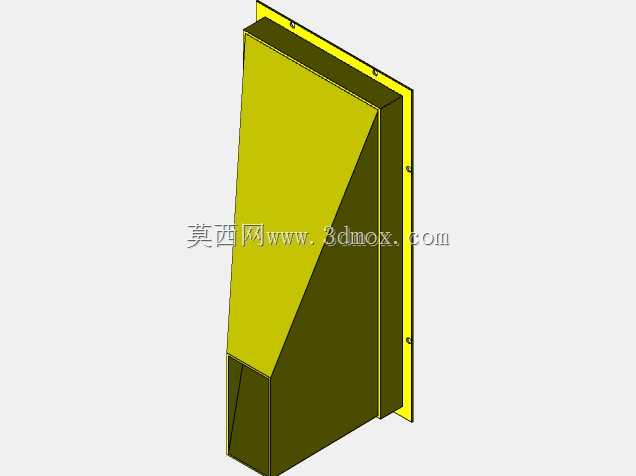

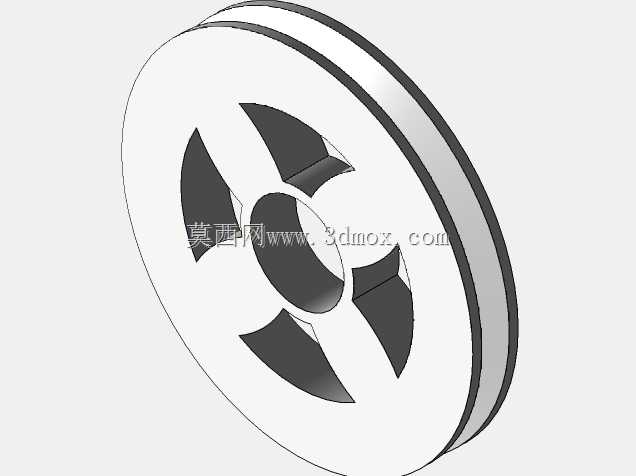

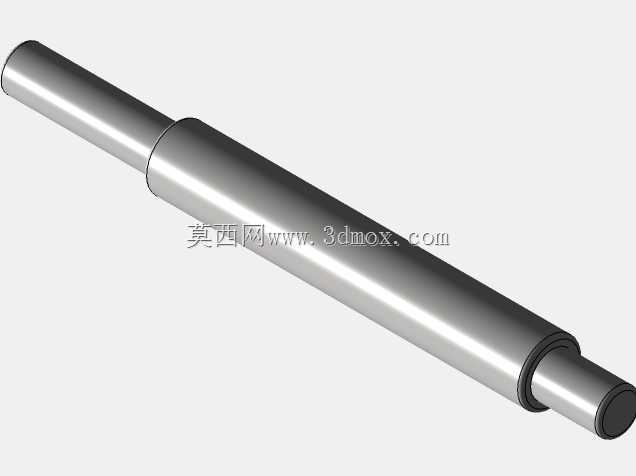

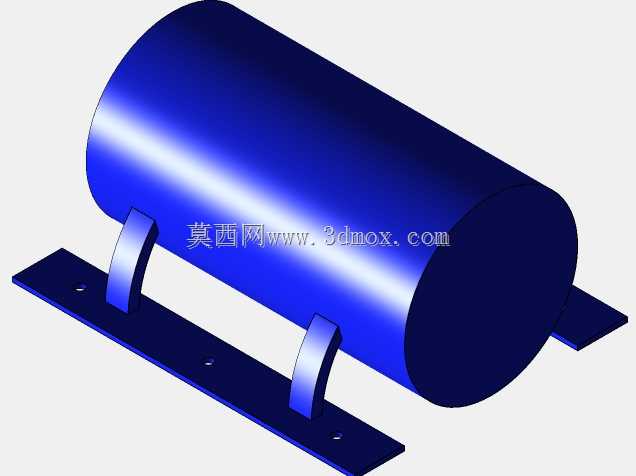

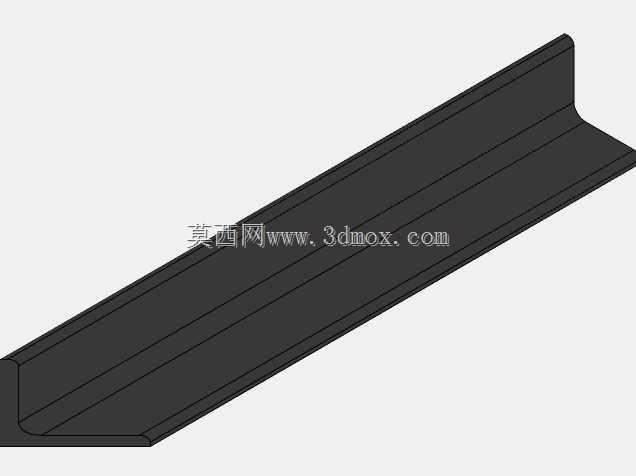

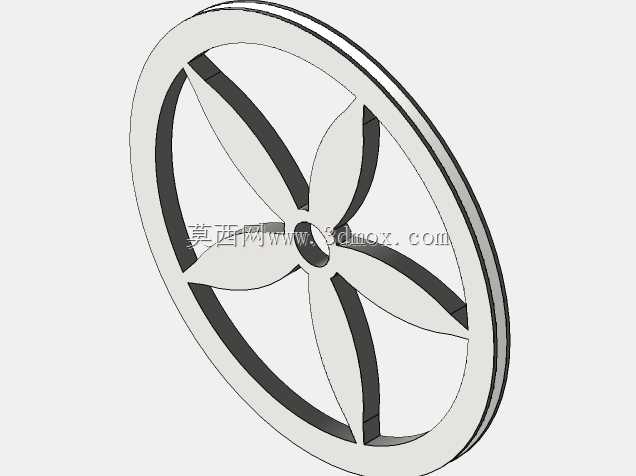

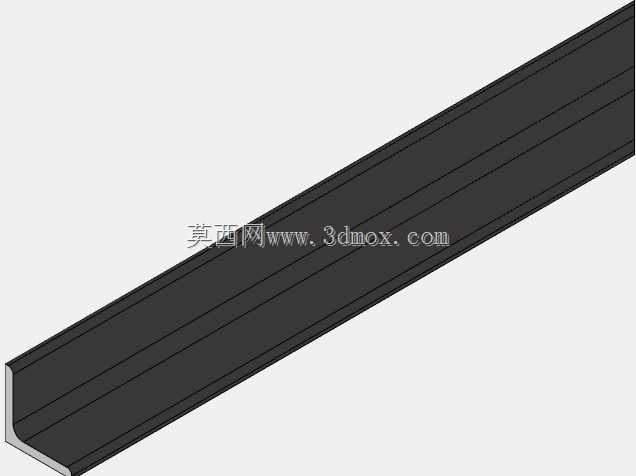

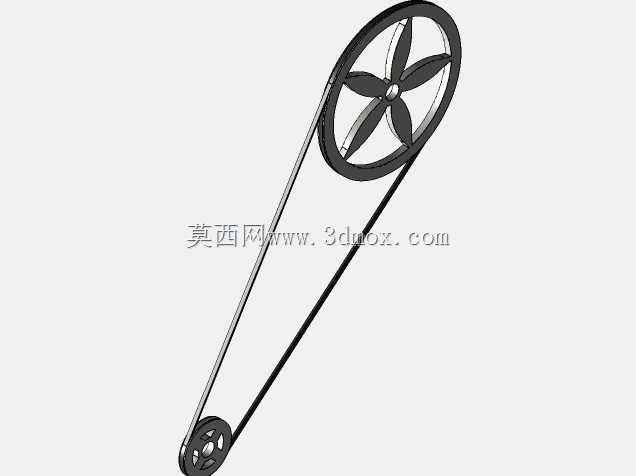

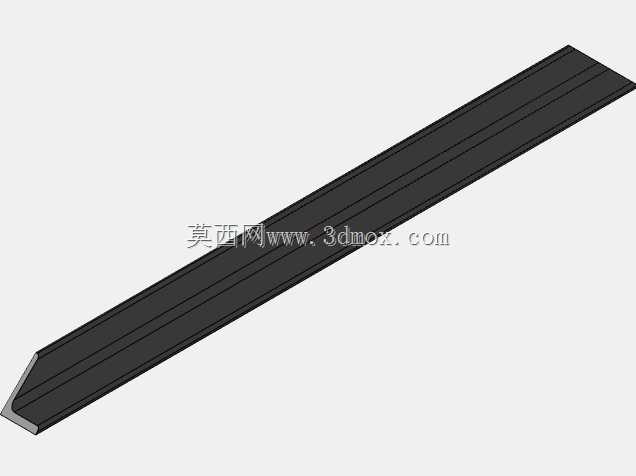

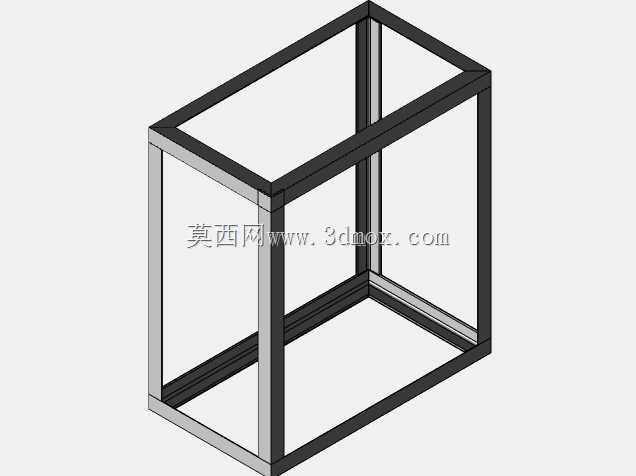

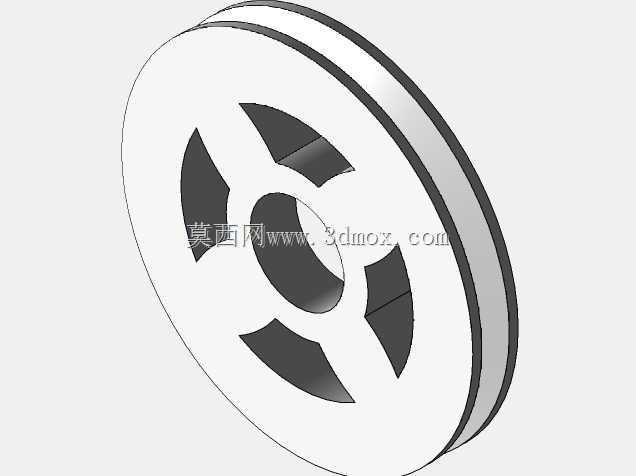

这款立式结构的物料粉碎加工设备，主要应用于中小型粮油加工、饲料生产、农副产物预处理等场景，针对颗粒状、小块状干性物料完成粗碎至中碎的加工工序，适配日产10-20吨规模的小型加工生产线使用。设备整体采用立式分层布局，顶部设置敞口式方形进料斗，斗壁做倾斜溜料设计，倾斜角度设置为55度，能够保证干性散料依靠自重顺畅滑入下方粉碎腔，不会出现物料架桥、堵料的情况，进料斗上口尺寸适配常规人工倒料、小型皮带机送料的作业边界，不需要额外定制接料辅件。中部核心粉碎腔体采用方形箱式结构，腔体侧壁预留检修观察口，日常生产中可以快速打开检查内部锤片、筛网的磨损情况，不需要完全拆解设备主体，降低日常维护的工作量；腔体一侧设置传动连接位，可直接匹配标准三相异步电机的安装尺寸，传动端做了安全防护结构设计，避免生产过程中杂物卷入传动部位引发安全隐患。下部机架采用方管焊接的框架式支撑结构，四根支撑腿做了横向拉结加固，设备运行时的震动能够通过框架结构均匀分散，不需要额外做混凝土基础固定，放置在硬化平整的车间地面即可完成安装，机架底部预留了地脚螺栓安装孔，若生产线对震动控制有更高要求，也可以通过膨胀螺栓完成与地面的固定。粉碎完成的物料从腔体下方的锥形出料口排出，出料口尺寸可直接对接常规的螺旋输送机、斗式提升机进料端，能够直接衔接后续的物料输送、筛分、包装工序，不需要额外设计转接料斗。在设计过程中，优先考虑了小型加工车间的场地适配性，设备整体占地尺寸控制在1.2米见方范围内，整体高度不超过2.2米，常规层高3米的小型厂房即可完成安装布置，不会出现设备超高无法进门、无法摆放的问题。结构设计上所有焊接部位都做了内应力释放处理，机架焊接完成后先做抛丸除锈再进行表面涂装，避免长期使用过程中焊接部位变形导致设备运行震动过大；所有与物料接触的部位都做了圆弧过渡处理，没有卫生死角，日常清理时可以快速将腔体内残留的物料清扫干净，避免不同批次物料交叉污染。设备的载荷传递路径清晰，进料斗的物料载荷直接传递到中部粉碎腔，粉碎腔的工作载荷通过下部框架均匀传递到四个支撑腿，没有应力集中的薄弱部位，长期满负荷运行也不会出现结构变形、焊缝开裂的问题。
