农业谷物深层干燥设备结构设计

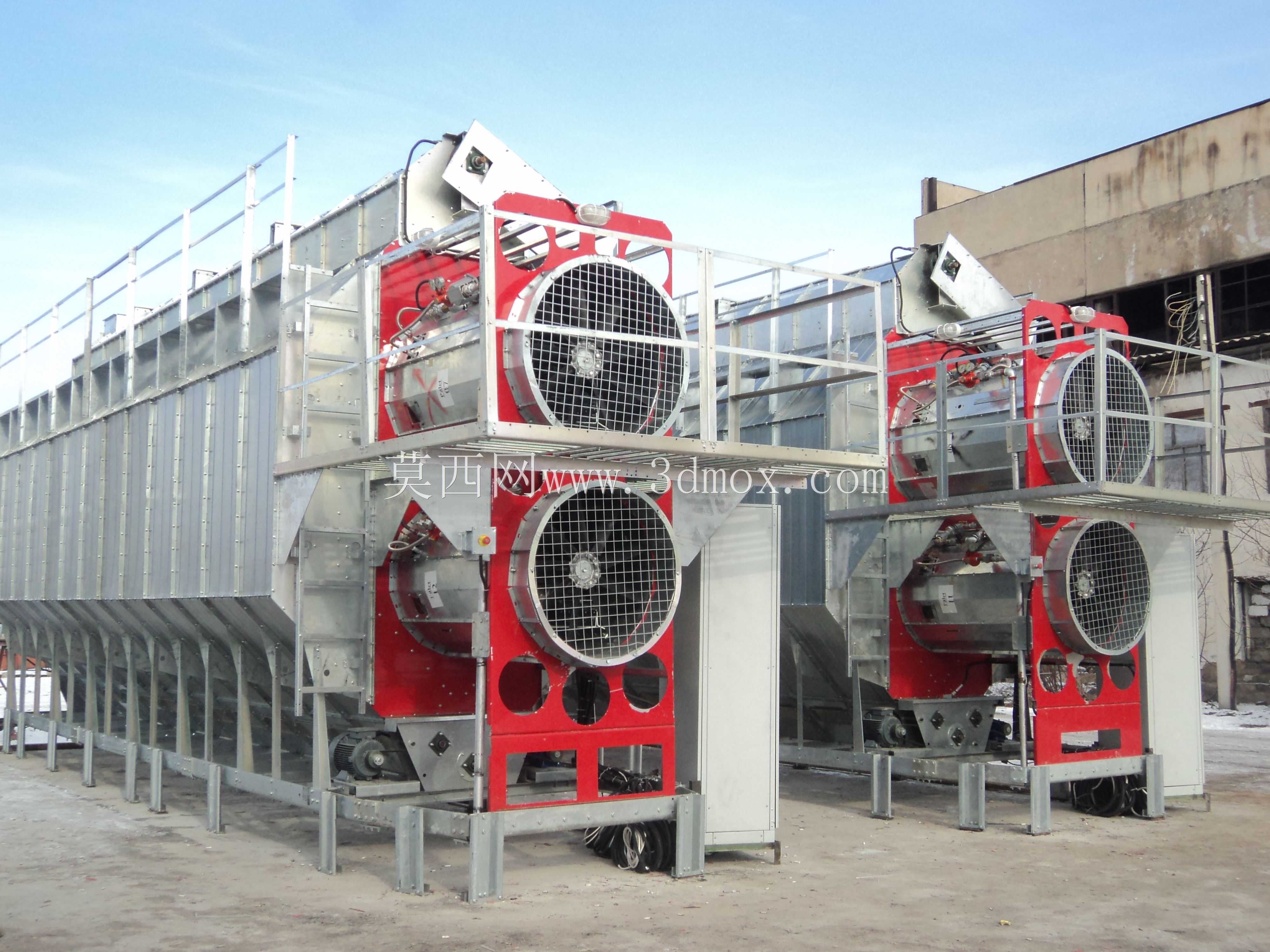

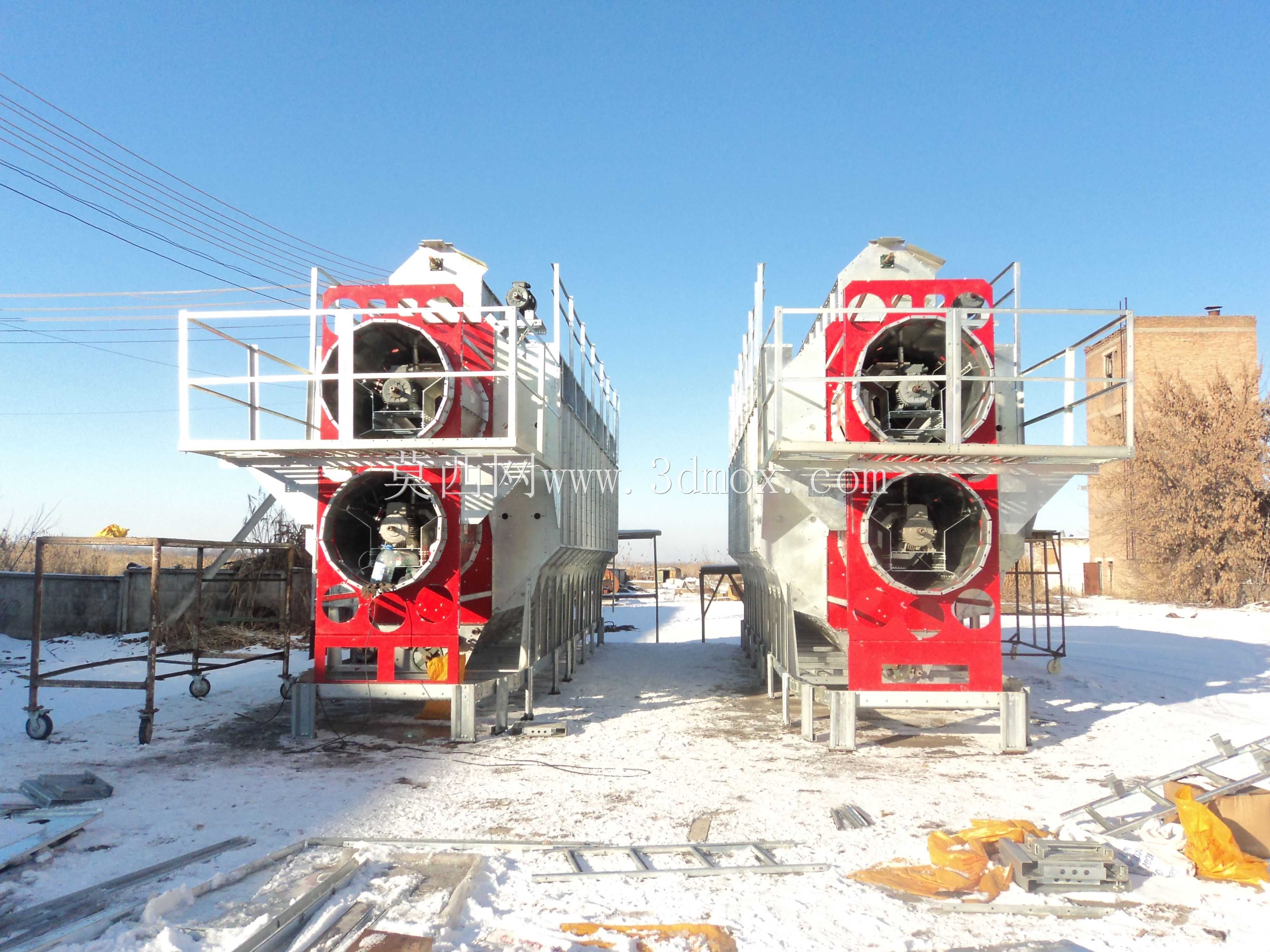

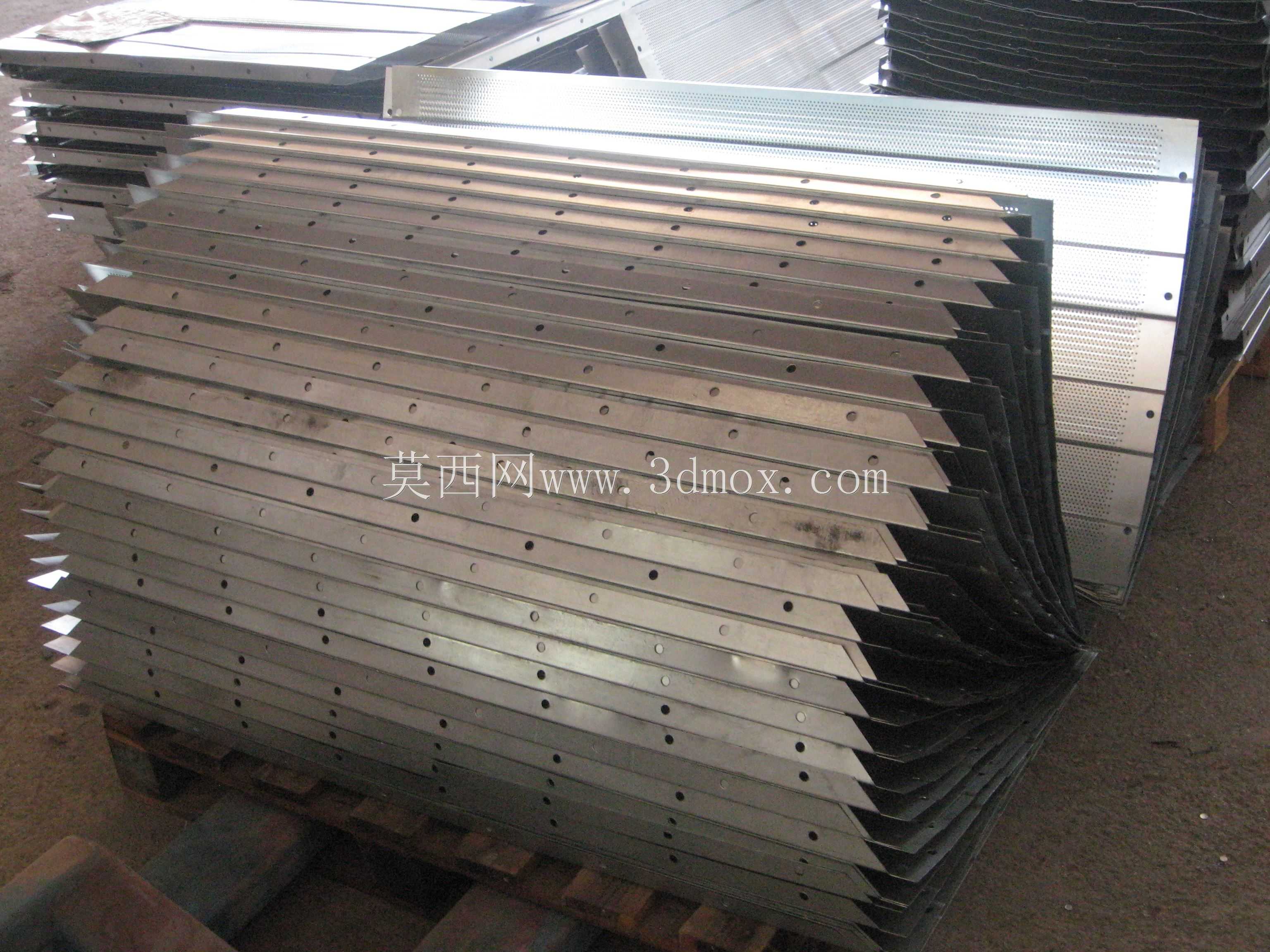

在粮食产后处理环节，干燥作业是决定储粮品质的核心工序，这款深层干燥设备的三维结构，完全围绕规模化粮库、农场收粮后的集中干燥需求搭建。从安装边界来看，设备采用高架支撑布局，底部预留出粮输送通道的安装空间，整体主体段宽度适配标准粮库进出料口的对接尺寸，顶部排风段高度避开常规厂区管线架设高度，现场安装时无需额外对厂区原有输送管线做大规模改道。设备的核心功能设计围绕深层粮堆的均匀干燥展开，不同于薄层干燥设备的平铺料层结构，这款设备的料仓段采用多风道分层送风结构，热风从料层不同深度的风道送入，避免表层粮食过干、底层粮食水分不达标的问题，风道的开孔角度经过反复校核，能让热风穿透厚度达数米的粮层时，风速衰减控制在合理区间，保证不同位置的谷物都能接触到温度均匀的热风。从实际应用场景出发，设备侧面设置的检修通道与观察窗，直接对应日常生产中清理风道杂物、检查粮层干燥状态的操作需求，操作人员无需进入料仓内部，就能完成大部分日常巡检工作。设备的排湿段设计在顶部，采用大截面排风结构，能快速将粮层蒸发带出的水汽排出设备外，避免水汽在设备内壁冷凝回滴到粮堆上造成局部返潮。支撑结构采用型钢焊接框架，立柱的排布避开了底部出粮设备的安装位置，同时框架的载荷计算充分考虑满仓状态下粮食的总重量，加上设备运行过程中的振动载荷，保证长期满载运行时结构不会出现形变。料仓内壁的导流结构设计，能让进粮时谷物自然堆积形成均匀的料层，不会出现局部料位过高导致风道堵塞的问题，出粮段采用均匀出料结构，避免出料时料层出现漏斗形流道导致热风短路，保证整个干燥批次的粮食降水幅度保持一致。在设计思路上，这款设备没有追求过高的单次降水幅度，而是通过控制热风温度与料层停留时间的匹配，在保证干燥效率的同时，减少谷物爆腰、胚芽损伤的问题，尤其适配玉米、开心果、鹰嘴豆、扁豆这类颗粒大小不一、干燥特性差异较大的农产品，通过调整风道风门的开度，就能适配不同物料的干燥风压需求，无需对设备主体结构做改造。设备外部的保温层结构，能减少干燥过程中的热量损耗，降低热风炉的能耗，同时避免设备外壁温度过低导致的结露问题，适配北方冬季低温环境下的连续作业需求。
