食品加工用方形进料料斗结构设计

在食品加工、饲料生产的连续化产线布局中，这类方形进料料斗是衔接人工投料工位与下游输送、加工设备的常用过渡部件，日常生产中操作人员会按生产节拍将颗粒状、粉状的食品原料或饲料成品从上方方形开口倒入料斗，料斗依靠自身的锥面结构将物料导流汇集至下方的方形出料口，匀速送入下方的螺旋输送机、计量包装机或者粉碎混合设备中，避免物料投料时出现撒漏、堆积架桥的问题。

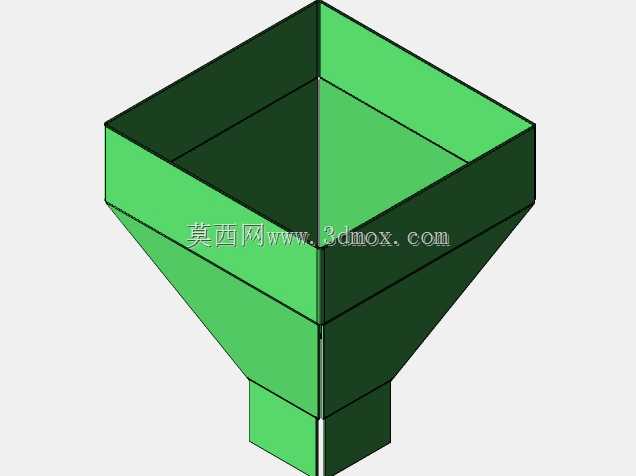

从结构设计逻辑来看，这款料斗采用上方大尺寸方形进料口的设计，主要是匹配人工投料的操作习惯，方形开口相比圆形开口在工位上的占地适配性更强，能够贴合投料工位的操作台边缘布置，减少投料时物料掉落到产线外侧的概率，上方直段的方形腔体可以临时缓存一定量的物料，抵消人工投料间隔带来的物料断流问题，保证下游设备的进料连续性。下方的锥形过渡段采用四面对称的斜壁结构，斜壁的倾斜角度参考了食品、饲料类散料的安息角参数设计，能够让粉状、小颗粒状的物料依靠自重顺利滑落，不会在斜壁上出现粘黏、积料的情况，避免长期积料出现物料变质、交叉污染的问题，符合食品加工场景的卫生设计要求。下方的出料口采用小尺寸方形接口，能够直接和下游设备的方形进料法兰对接，不需要额外加装变径转接头，减少了安装环节的适配工作量，接口处预留的直段结构可以方便加装快拆卡箍，日常生产结束后可以快速拆开清理料斗内部的残留物料。

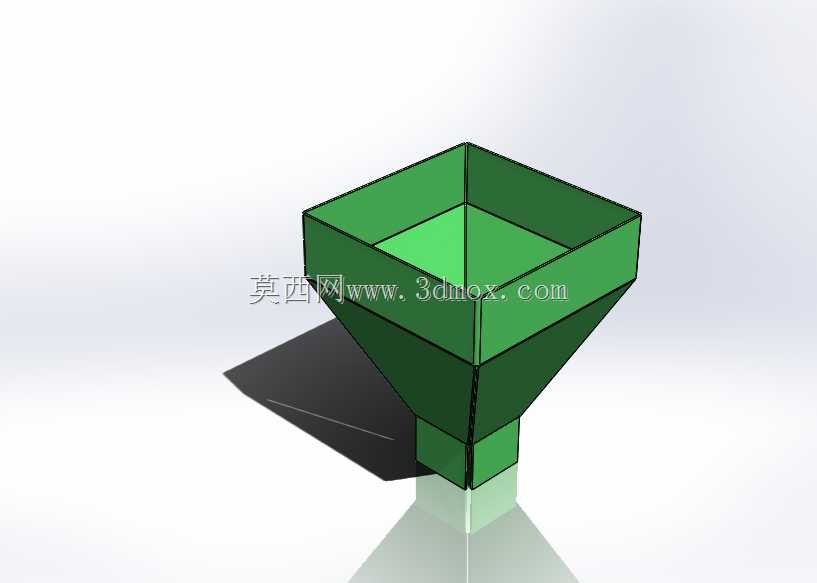

从安装边界来看，这款料斗的整体外形呈上宽下窄的四棱台加直段结构，安装时需要在料斗上部直段的外侧焊接安装支耳，通过支耳将料斗固定在设备进料端的机架上方，安装时需要保证料斗的中心轴线和下游设备的进料口中心重合，避免物料偏载导致下游设备进料不均。料斗的整体壁厚采用均匀的薄壁板材设计，在保证结构刚度的前提下控制整体重量，不会给下方的支撑机架带来过大的负载，外壁的棱角处都做了小圆弧过渡处理，避免清洁时出现卫生死角，也能防止操作人员磕碰受伤。在实际产线应用中，这类料斗还可以根据物料特性在锥段外壁加装振动电机，当遇到流动性较差的粉状物料时，通过小幅振动辅助物料滑落，避免出现堵料的情况，也可以在出料口位置加装插板阀，根据下游设备的处理能力调节物料的下料速度，适配不同产能的生产需求。
