法兰式手动球阀装配结构三维数模

这款手动法兰球阀的三维数模，完整还原了实物装配的全部细节，可直接用于管路系统设计选型阶段的空间校核、干涉检查，也能作为同类型阀门产品结构优化的参考基准。从实际工程应用场景来看，这类阀门广泛适配给排水、化工介质输送、暖通循环、低压油气输送等管路场景，核心作用是控制管路内流体的通断，相比闸阀、截止阀，它的流阻更小，开关行程短，手动操作时不需要施加过大的转动力矩，日常运维的启闭操作效率更高。

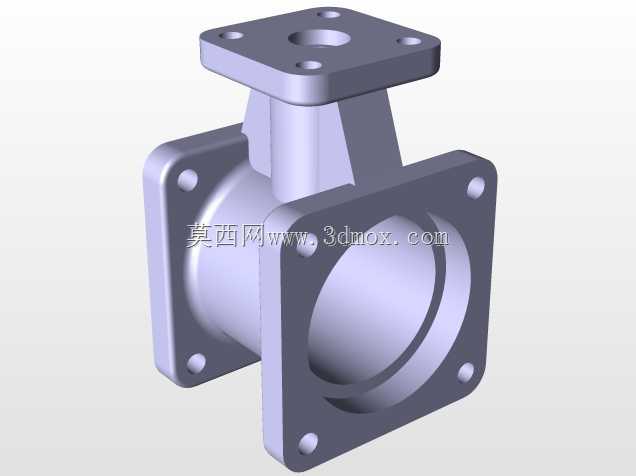

从结构设计思路来看，整个模型采用分体式装配逻辑，将阀体、阀芯、阀杆、操作手柄、密封压盖、紧固螺栓、密封件等独立零件按实际装配约束组合，完全还原真实产品的装配关系。阀体采用方形法兰连接结构，法兰端面预留了标准螺栓过孔，安装时可直接与管路端的配对法兰通过螺栓紧固，法兰密封面的平面度、螺栓孔的中心距都按常规低压球阀的通用安装边界设计，能适配多数同通径的工业管路安装需求，不需要额外做安装位的非标改制。

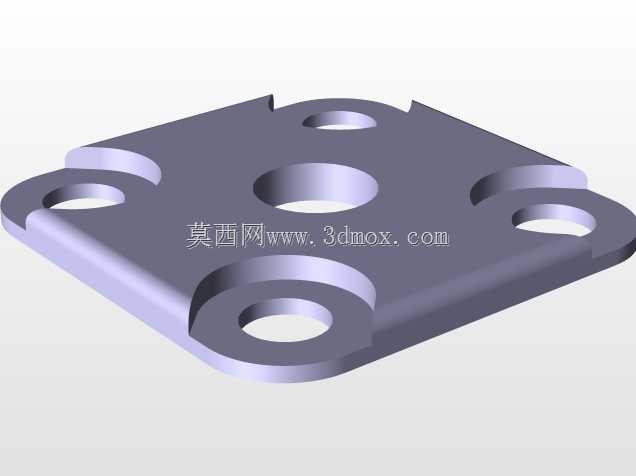

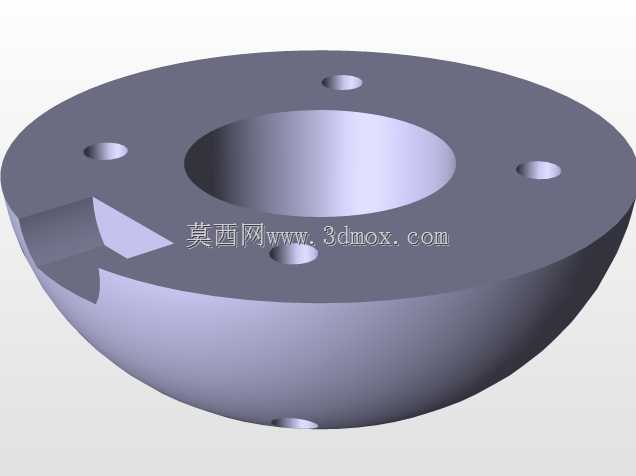

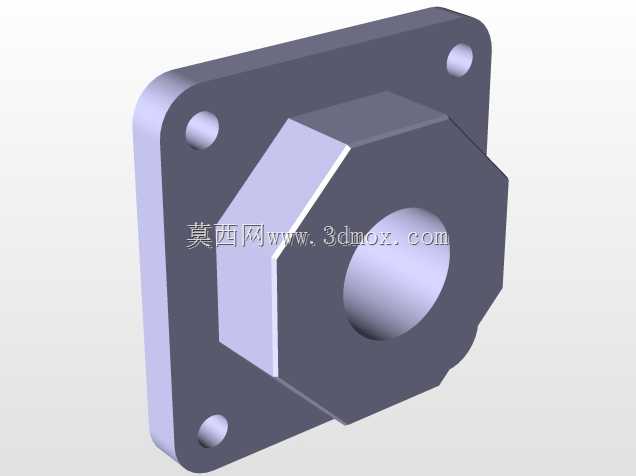

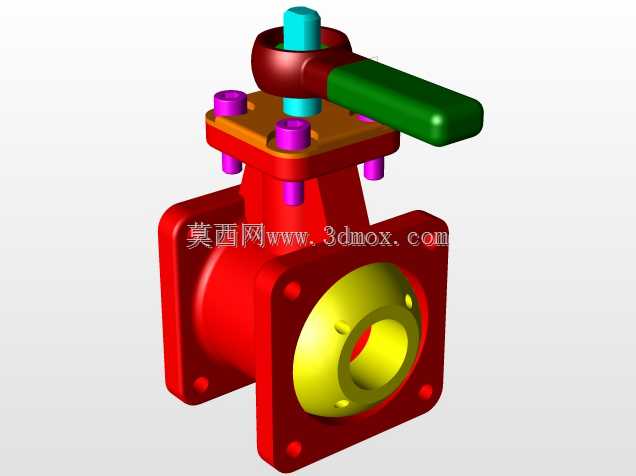

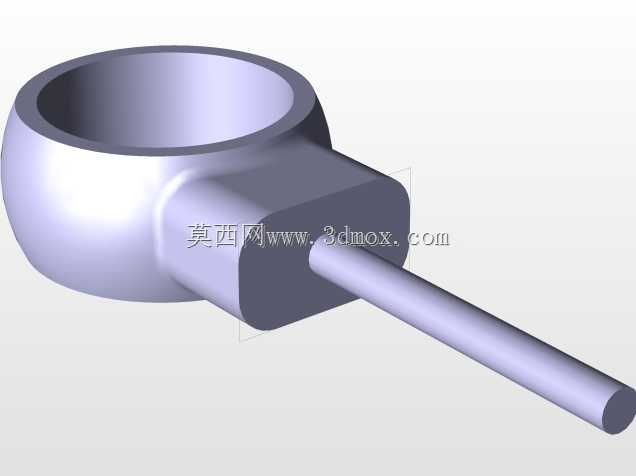

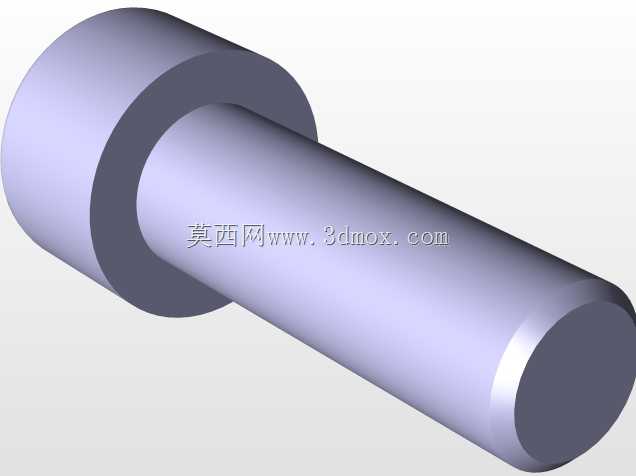

功能特性上，模型还原了球阀的核心工作逻辑：操作手柄带动阀杆转动，进而驱动带通孔的球形阀芯旋转，当阀芯通孔与管路轴线重合时阀门全开，流体可直线通过流道，压损极小；当手柄旋转90度后，阀芯通孔垂直于管路轴线，阀门完全关闭，依靠阀芯与阀座的配合面实现密封。模型中顶部的压盖结构通过紫色的紧固螺栓与阀体上法兰连接，用来压紧阀杆处的密封填料，避免阀杆转动位置出现介质泄漏，这部分的结构细节完全匹配实际产品的密封设计逻辑，能直观展示填料密封的压紧方式与装配空间要求。

从安装边界来看，模型的整体外形尺寸按常规同通径法兰球阀的实际比例搭建，两端法兰的间距、法兰外轮廓尺寸、操作手柄的转动空间都做了还原，在做管路三维布局时，可以直接导入该数模核对安装空间，尤其是手柄的操作预留空间——手柄转动90度的范围内不能有其他管路或设备构件遮挡，否则会影响阀门的正常启闭操作，这一点在数模中可以通过转动手柄直接做干涉验证，提前规避现场安装后无法操作的问题。另外数模中各零件的配合公差逻辑也符合实际加工要求，比如阀芯与阀座的配合间隙、阀杆与压盖的配合间隙，都按常规机械装配的公差范围做了预留，能直接用于生成工程图时的公差标注参考。
