塔式谷物干燥处理设备结构展示

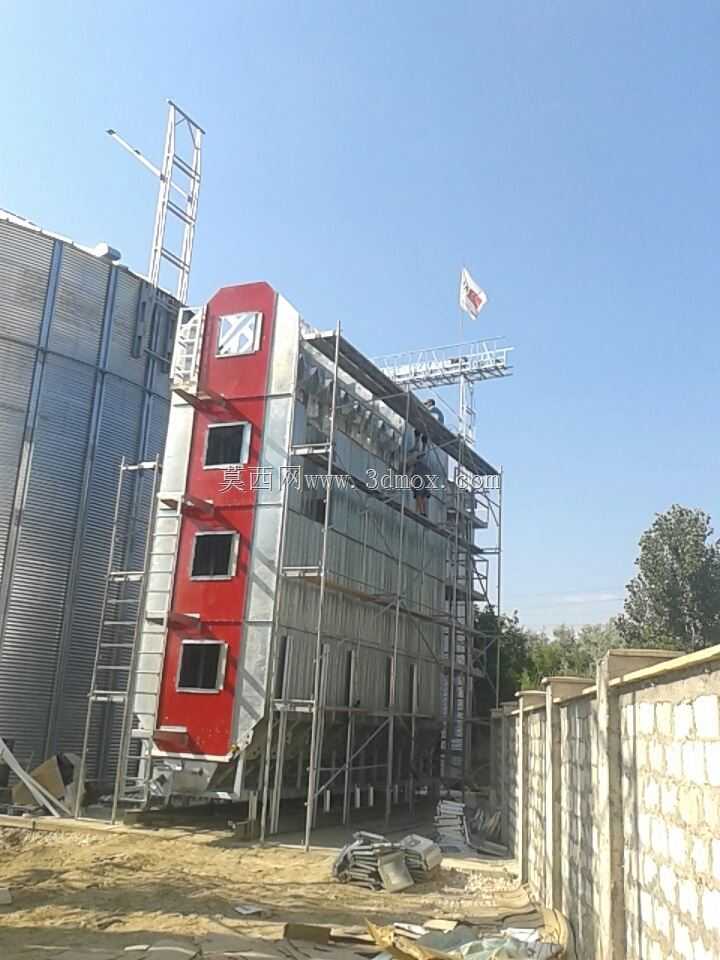

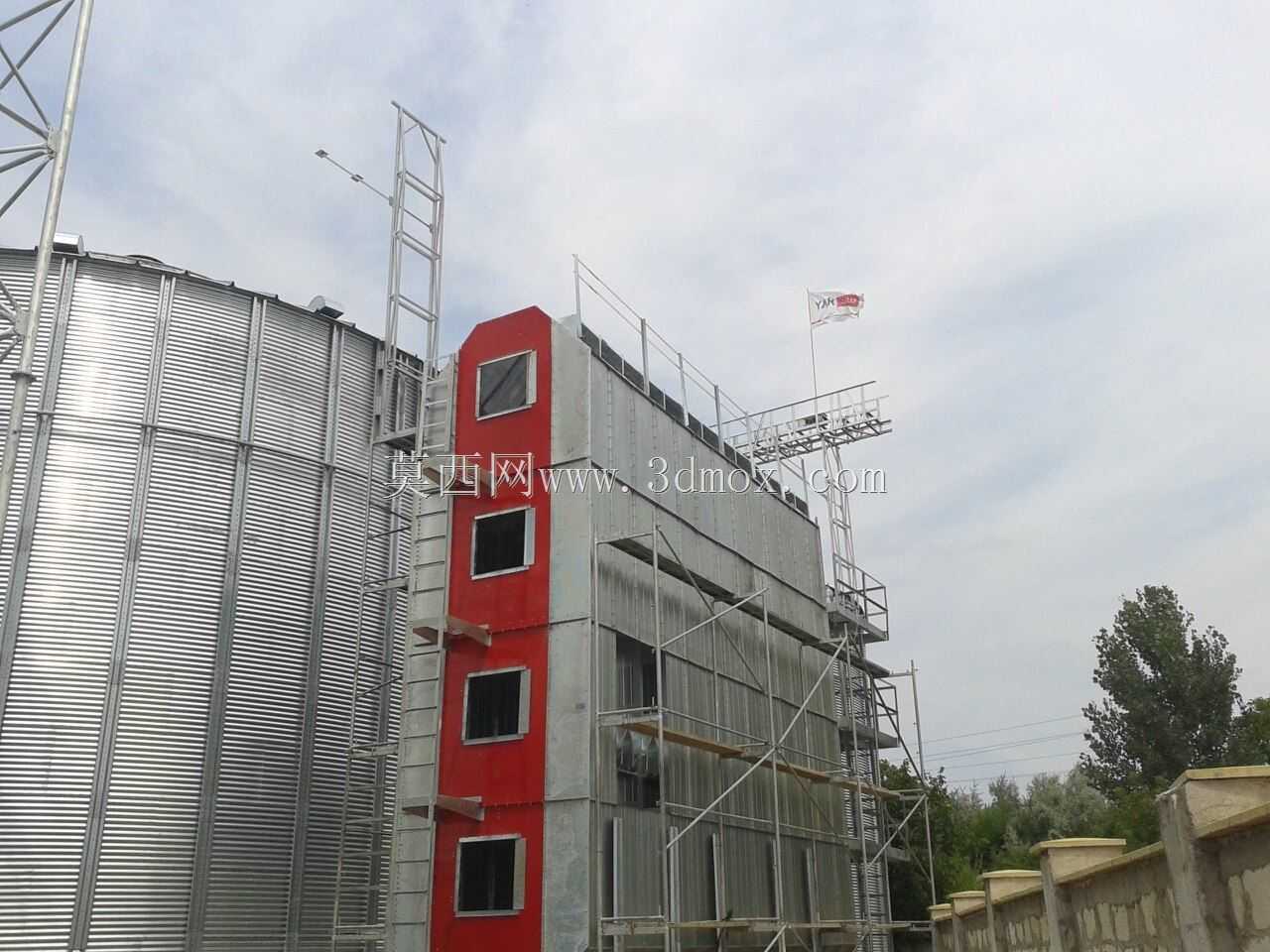

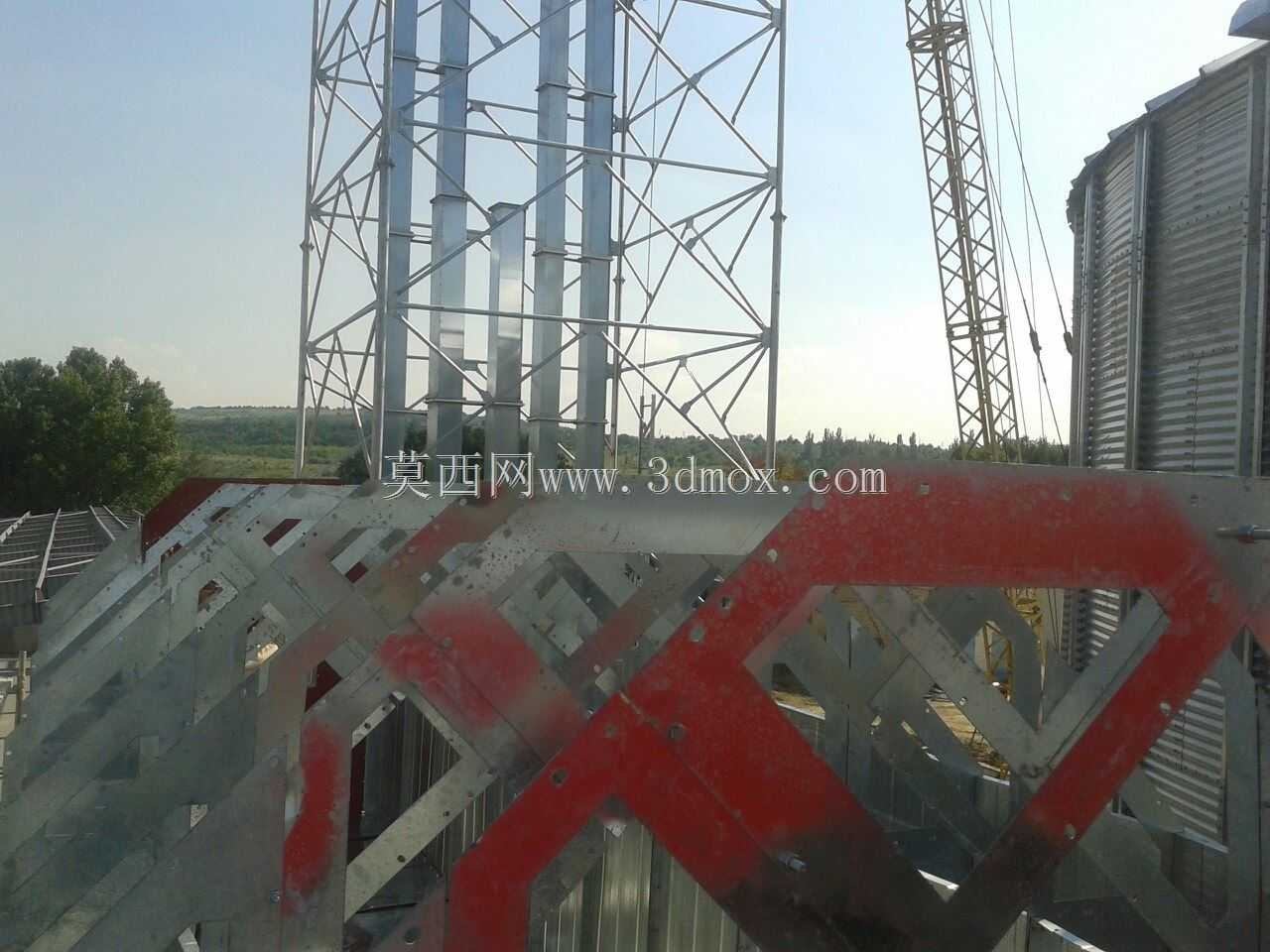

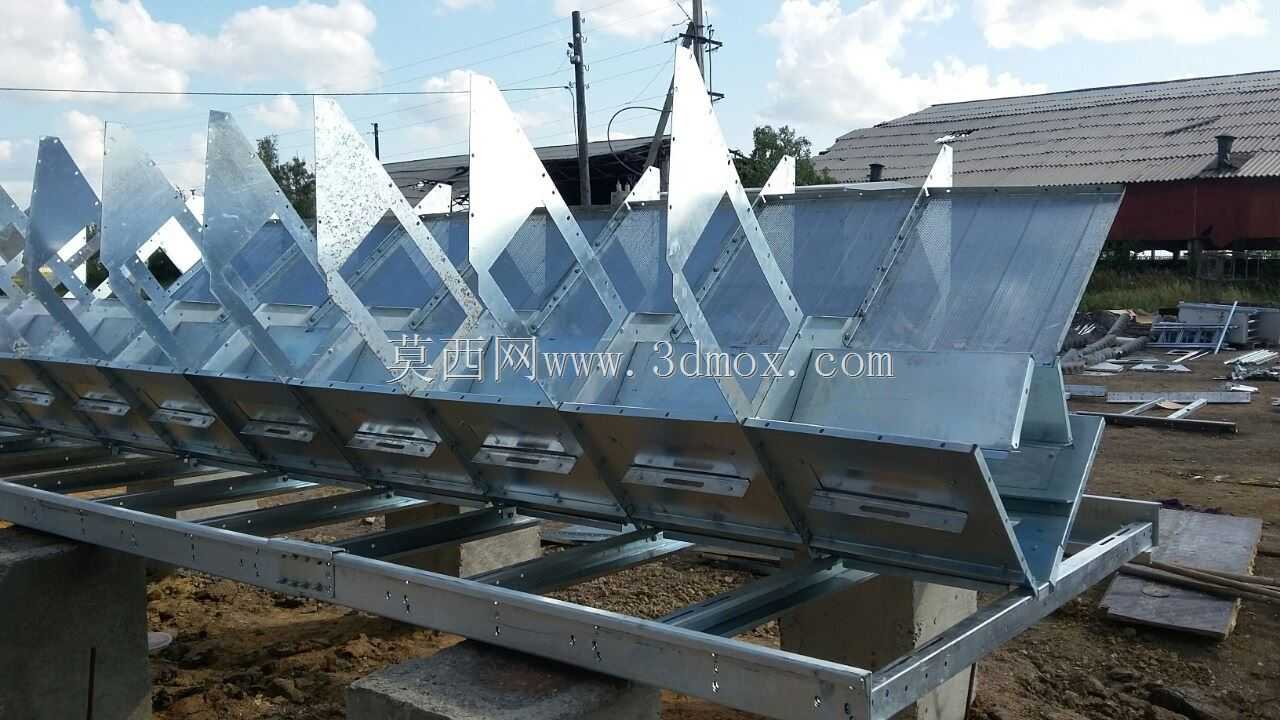

这套塔式谷物干燥设备，主要面向规模化粮食收储、农产品加工场站的产后处理环节，适配玉米、开心果、鹰嘴豆、扁豆等多种颗粒类农产品的降水作业，解决新收获谷物含水率过高易霉变、无法安全存储的核心痛点。从现场安装状态能看到，设备采用立式塔式布局，主体分为热风干燥段、缓苏段、冷却段三个核心功能区，外部配套爬梯、检修平台与顶部排风结构，侧面红色区域为设备的热风分配与控制单元，整体采用模块化拼装设计，运输时可拆分分段进场，现场通过螺栓拼接完成组装，无需大规模现场焊接作业，适配不同场站的场地条件。设计阶段优先考虑了不同谷物的干燥特性差异，内部布风板采用可调倾角结构，针对大颗粒玉米与小颗粒扁豆可调整通风间隙，避免漏料同时保证热风均匀穿透料层，料层厚度控制在合理区间，既保证干燥效率，又避免局部过热导致谷物爆腰、品质下降。设备安装边界需要预留周边检修通道，侧面爬梯侧预留不小于1.2米的操作空间，顶部排风结构需高出周边建筑2米以上，避免湿热回风影响干燥效率，设备基础采用混凝土条形基础，承载能力匹配设备满料运行时的总重量，配套的热风炉、输送设备可根据场地情况布置在设备侧方，通过溜管与设备进料口连接。实际作业过程中，谷物从顶部进料口进入设备，依靠自重自上而下流动，热风在风机作用下横向穿过料层，带走谷物中的水分，经过多段干燥与缓苏交替，避免谷物因快速失水产生应力裂纹，最后经过冷却段将谷物温度降至与环境温度差值5摄氏度以内，排出后可直接送入仓储环节。设备外部的检修平台分层布置，每段干燥段对应设置检修门，方便日常清理内部残留物料、检查布风板磨损情况，侧面的爬梯带防护笼，符合高空作业安全规范，顶部设置的排风帽可自然排出湿热空气，部分工况下可配套引风机强化排风效果。
