带式输送机尾部张紧校准辊组结构

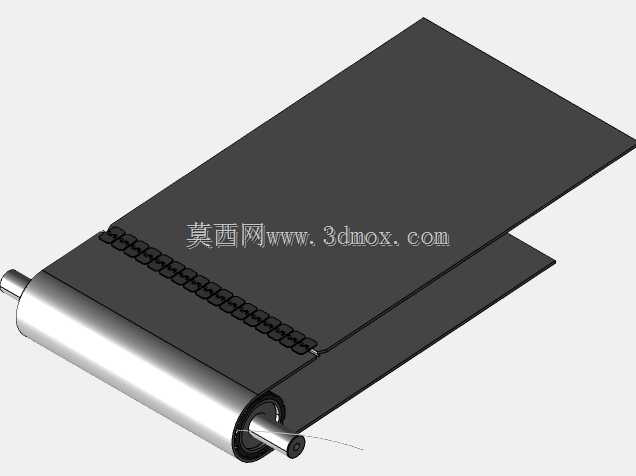

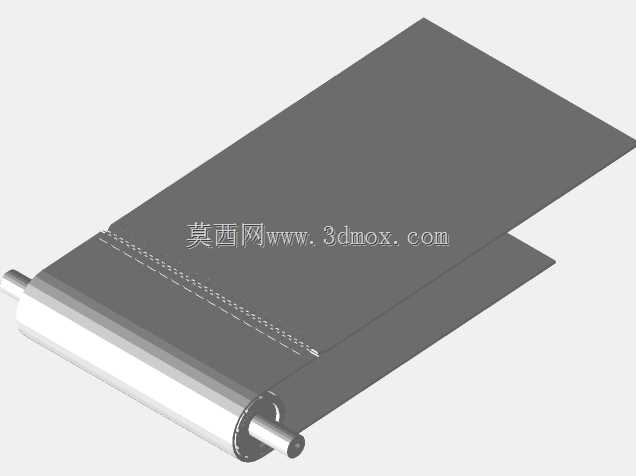

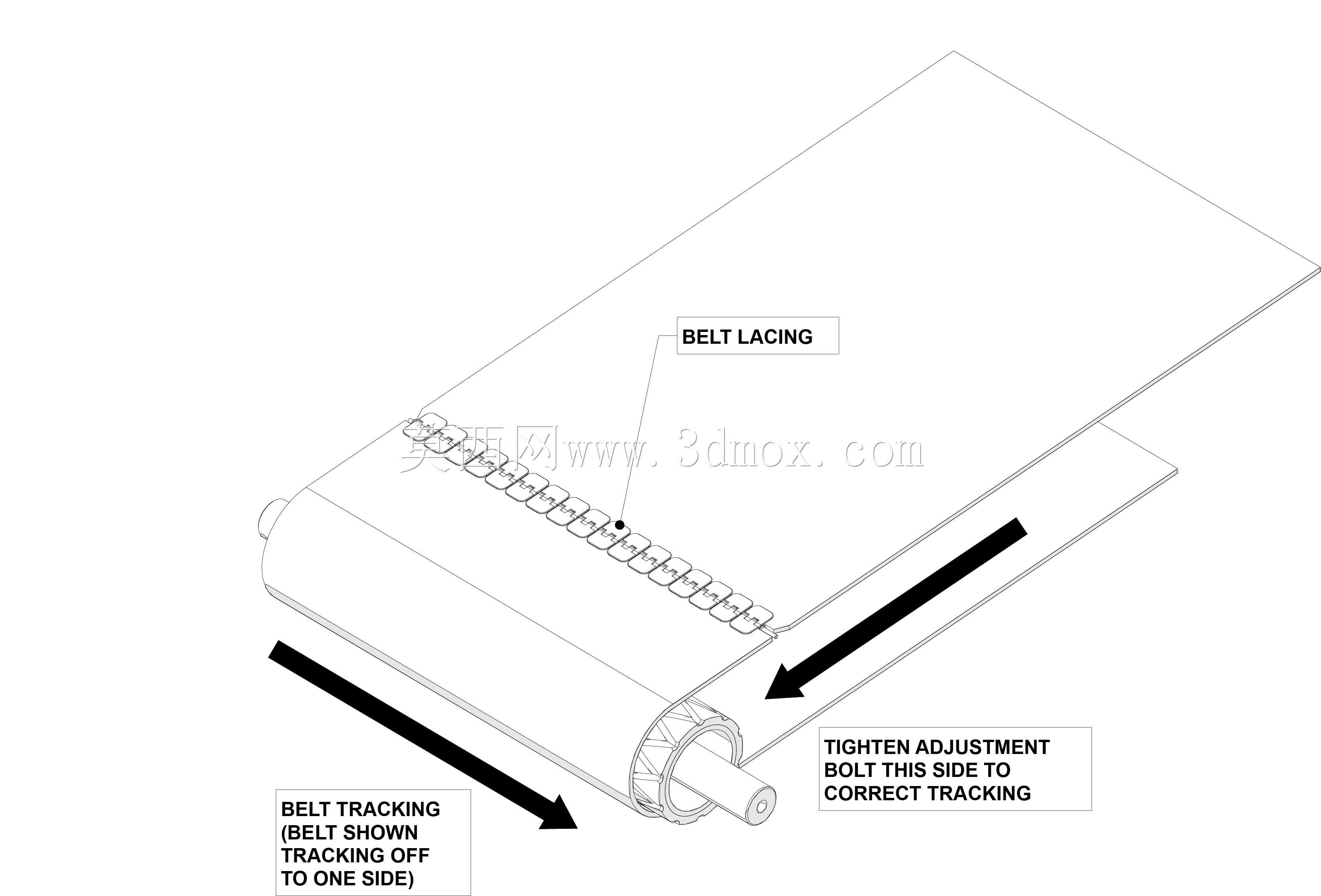

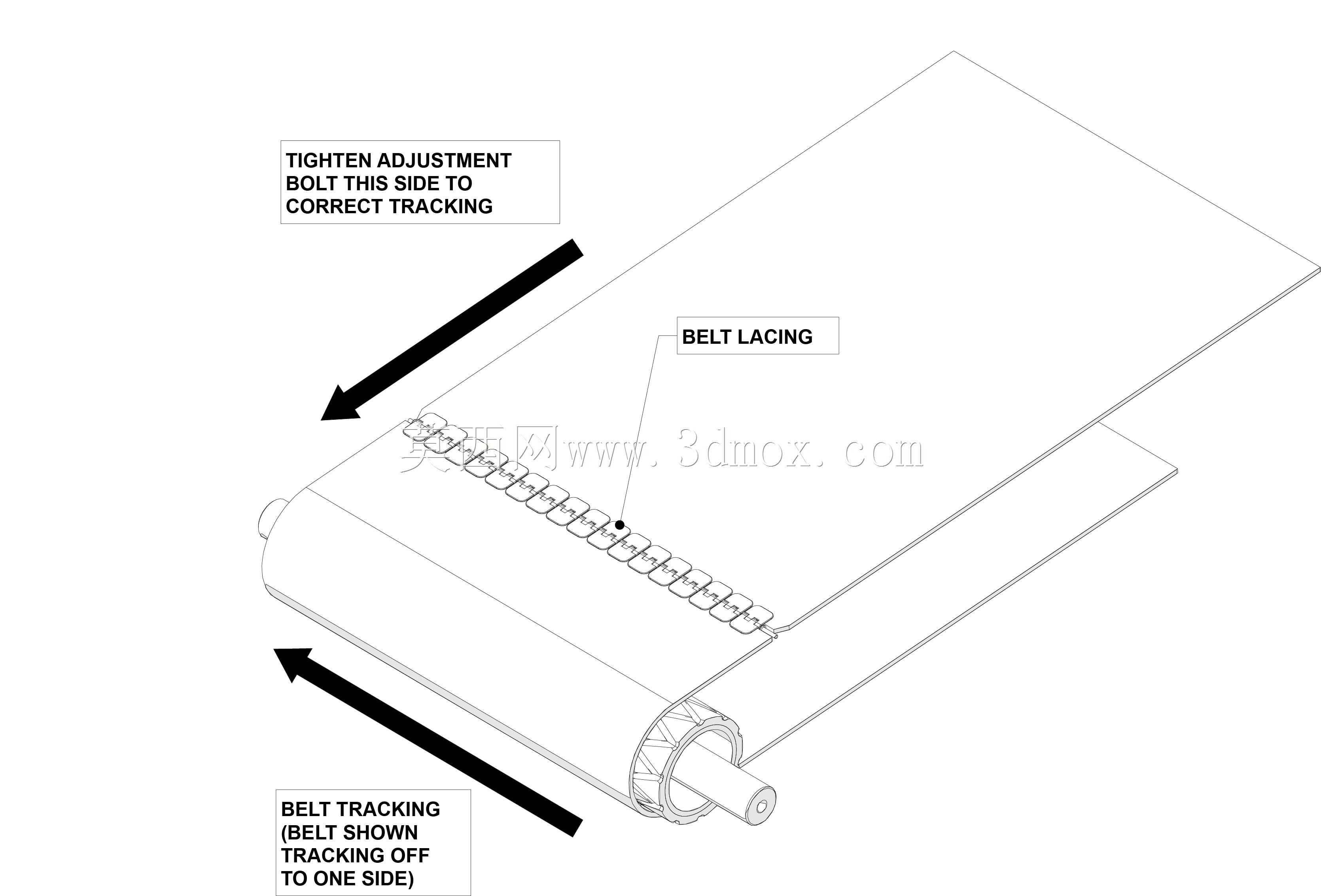

在散料输送、成品件转运的连续生产线场景中，皮带跑偏是带式输送机运行过程中最常见的故障类型，轻则出现物料撒漏、皮带边缘磨损，重则会导致皮带撕裂、设备急停，影响整条产线的连续作业效率。这套尾部皮带轮校准组件，核心作用就是通过调整尾部改向辊筒的相对位置，实现皮带张紧度与运行轨迹的校准，适配各类平皮带、裙边带的安装调试需求。从结构设计来看，组件主体包含带防滑凸台的辊筒筒体、两端伸出的台阶式安装轴、皮带侧边定位挡边三个核心部分，辊筒筒体采用空心薄壁结构设计，在保证整体抗弯刚度的前提下降低转动惯量，减少皮带运行过程中的驱动负载损耗；两端的台阶轴通过轴承座与输送机尾部机架的调节滑槽配合，安装时可通过滑槽两侧的调节螺栓同步或单侧调整轴的前后位置，单侧调整时可改变辊筒轴线与皮带运行方向的垂直度，修正皮带的跑偏趋势，同步调整时可改变辊筒与头部驱动辊的中心距，实现皮带张紧度的调节，避免皮带打滑。设计过程中需要重点控制辊筒的圆柱度公差，保证筒体表面的径向跳动量控制在合理范围内，避免皮带运行时出现周期性波动；同时皮带侧边的定位挡边高度需要匹配所用皮带的厚度，既不能过高刮蹭皮带背面，也不能过低失去防跑偏的限位作用。安装边界方面，这套组件的轴向尺寸需要比皮带标称宽度宽出80-120mm，预留出两侧调节的余量，辊筒的安装中心高度需要与头部驱动辊、中间托辊组的上表面保持在同一水平面，避免皮带出现局部弯折应力；调节滑槽的长度需要满足至少150mm的前后调节行程，覆盖皮带长期使用后的拉伸变形量补偿需求。实际应用中，这套组件不仅可用于新设备的装配调试，也可作为老旧输送机跑偏故障改造的替换部件，不需要对原有机架做大规模改动，仅需匹配对应安装轴径与辊筒长度即可完成适配，调试时可先空载运行观察皮带轨迹，逐步微调两侧调节螺栓的进给量，直到皮带在整个辊筒长度范围内居中运行，再锁紧固定螺母即可完成校准，能有效降低日常运维的调整难度，减少皮带非正常磨损带来的备件更换成本。
