双管封闭式管状刮板输送设备结构

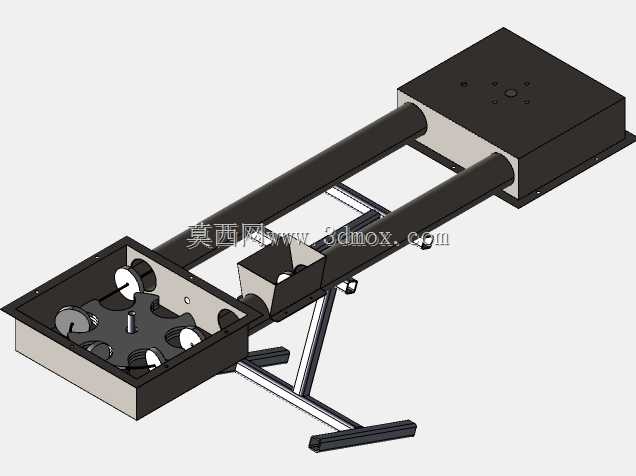

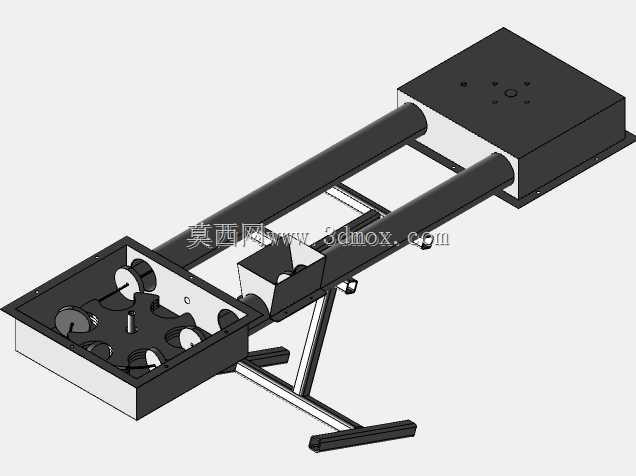

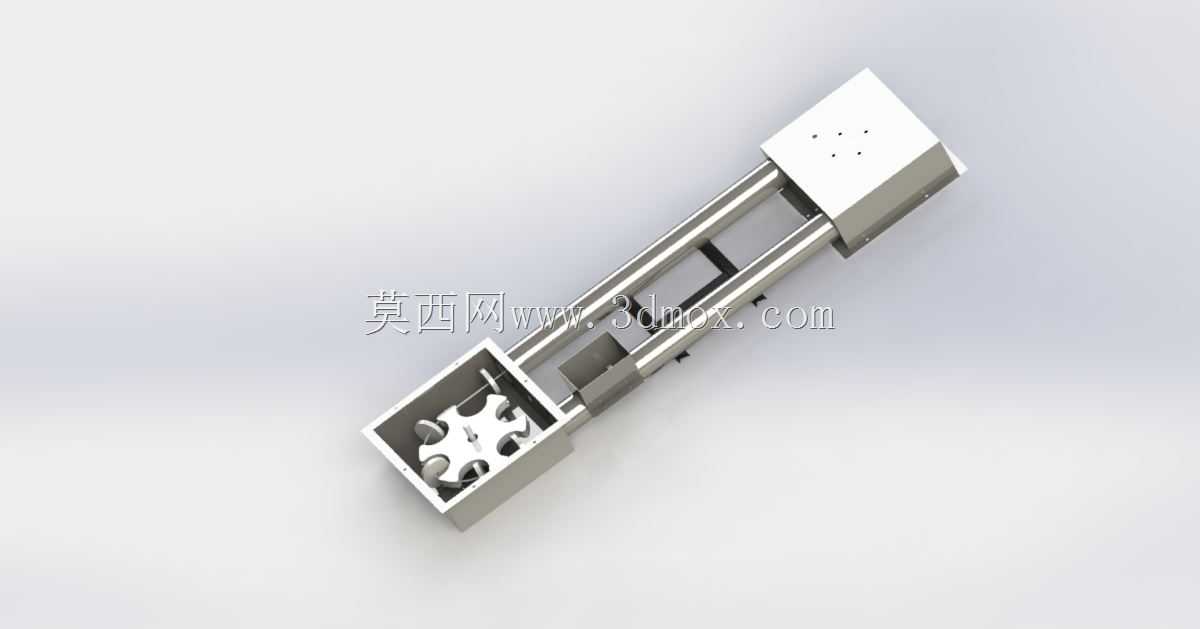

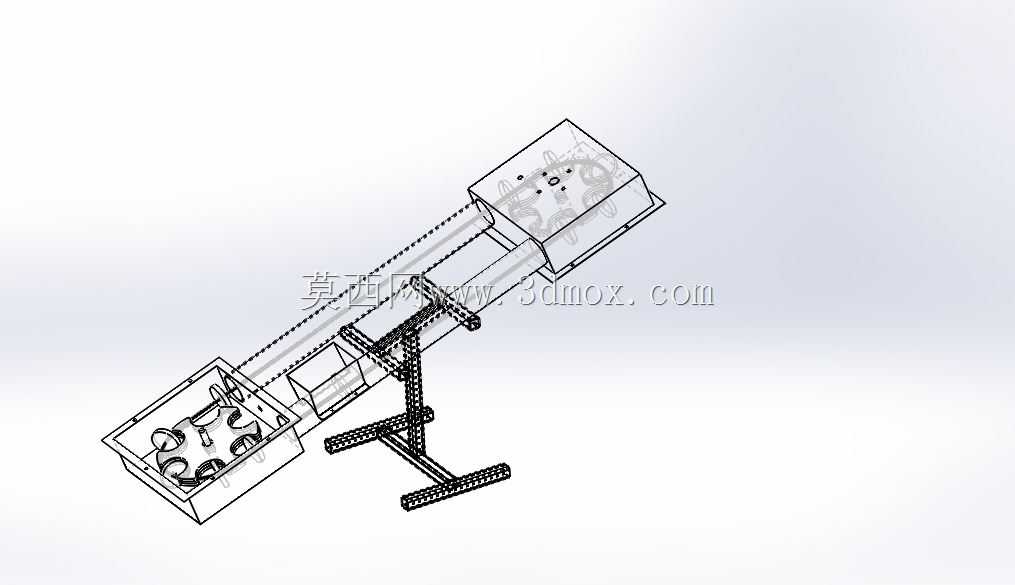

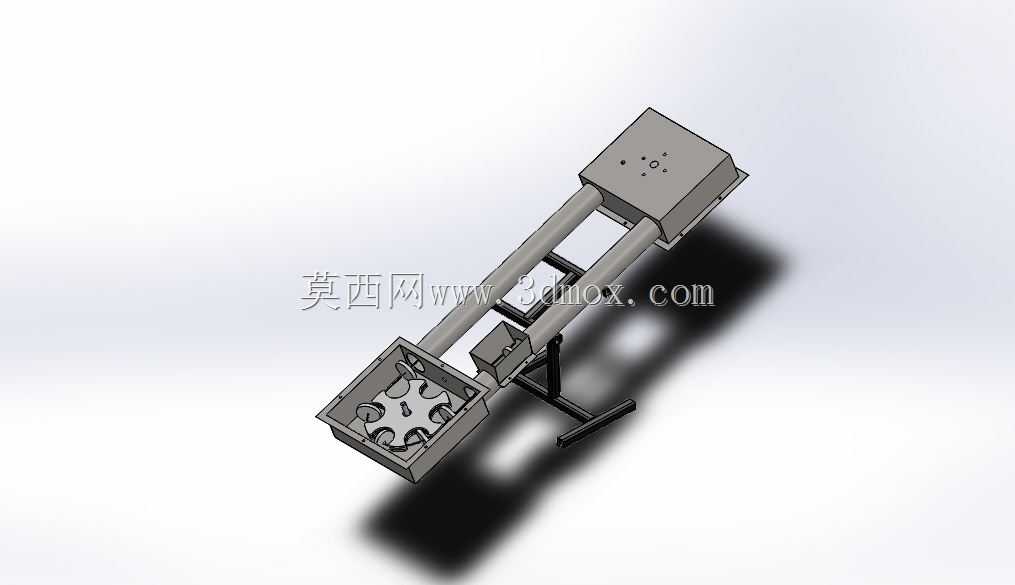

在散料密闭输送的工程场景中，这类双管结构的刮板输送装置常被用于处理常规带式输送机无法适配的特殊物料，比如磨蚀性较强的工业颗粒、粘性易粘附的膏状物料、高温硬质散料，全程封闭的管腔结构能避免物料在输送过程中撒漏、扬尘，也能隔绝外界环境对物料的污染，适配化工、粮食加工、矿山散料转运、建材生产等多个对输送密封性有要求的作业场景。从结构设计逻辑来看，该设备采用平行双管腔作为物料输送通道，相比单管输送结构，双管布局可在相同占地宽度下提升近一倍的输送通量，同时管体自身作为承载结构，配合中部的支撑机架，能减少额外的外部承重框架用料，降低整体设备自重。设备一端设置驱动端箱体，内部集成链轮传动结构，带动管腔内的刮板链条做循环运动，刮板与管腔内壁预留合理的运行间隙，既避免运动过程中刮板与管壁硬摩擦造成过快磨损，也能保证刮板对管内物料的推送效率，减少物料在管底的残留堆积。另一端设置张紧与回程结构，可通过调整端箱的安装位置调节链条张紧度，补偿链条长期运行后的磨损伸长量，避免链条松脱卡滞。设备的进料口设置在管体上部靠近驱动端的位置，出料口设置在尾端下部，物料进入管腔后被运动的刮板持续推送至尾端排出，整个输送过程完全在封闭管腔内完成，无外露的输送部件，能降低作业过程中的安全隐患，也减少日常运维时对外露运动部件的清理工作量。从安装边界来看，该设备的支撑机架采用立式支脚结构，可直接通过膨胀螺栓固定在车间混凝土地面，安装时需保证双管体的水平度偏差控制在千分之五以内，避免链条运行时出现偏磨；设备的进出料口可根据现场工艺管线的布局调整对接法兰的方位，适配不同的上下游设备衔接需求，管体段可根据实际输送距离做模块化拼接，单节标准管段长度统一，方便现场组装与后期的部件更换。设计时针对磨蚀性物料的使用场景，刮板采用耐磨材质制作，管腔内壁可根据物料磨蚀性等级选择加装耐磨衬板，延长设备整体的使用寿命，驱动端的密封结构采用多重填料密封，避免粉料从转轴位置泄漏。
