手动法兰式蝶阀结构三维数模

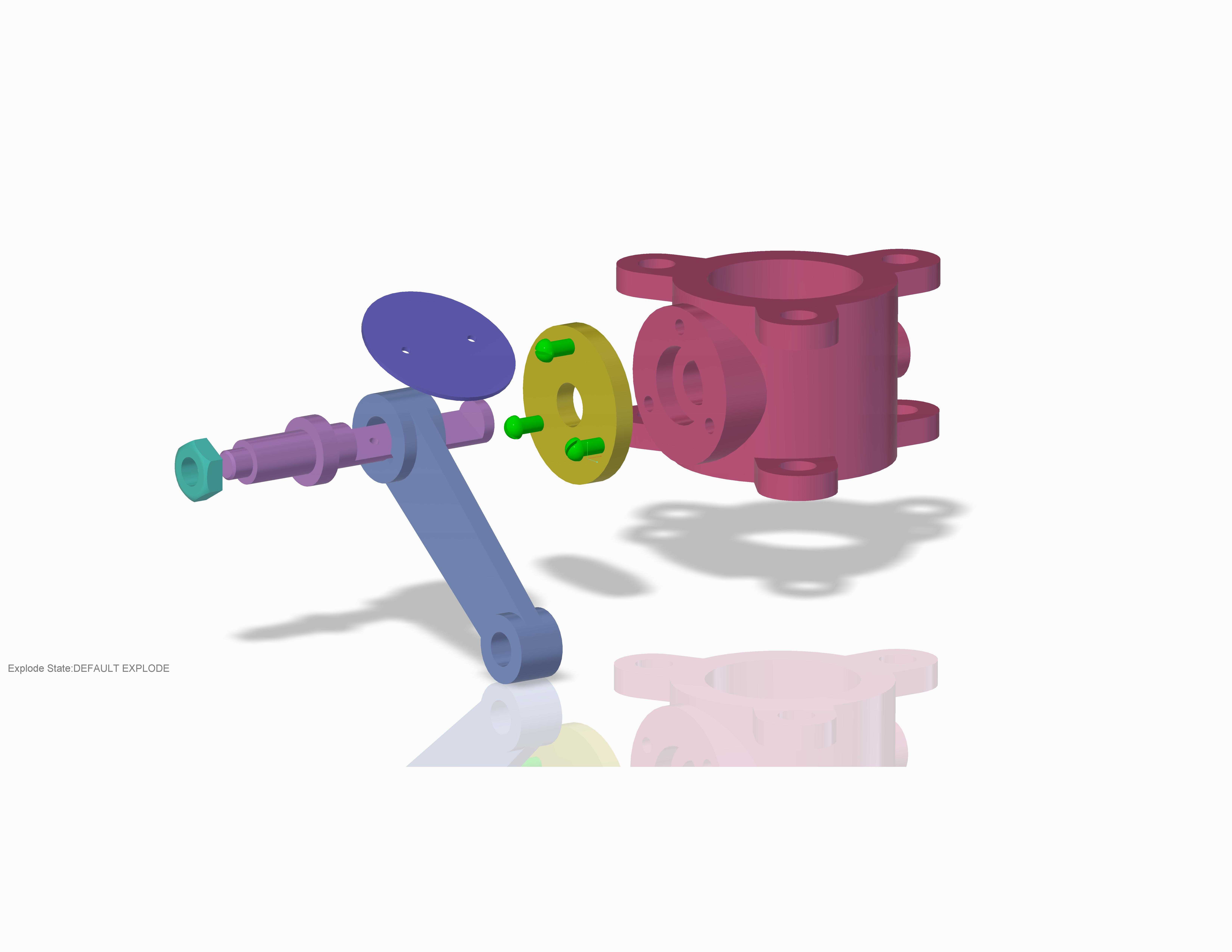

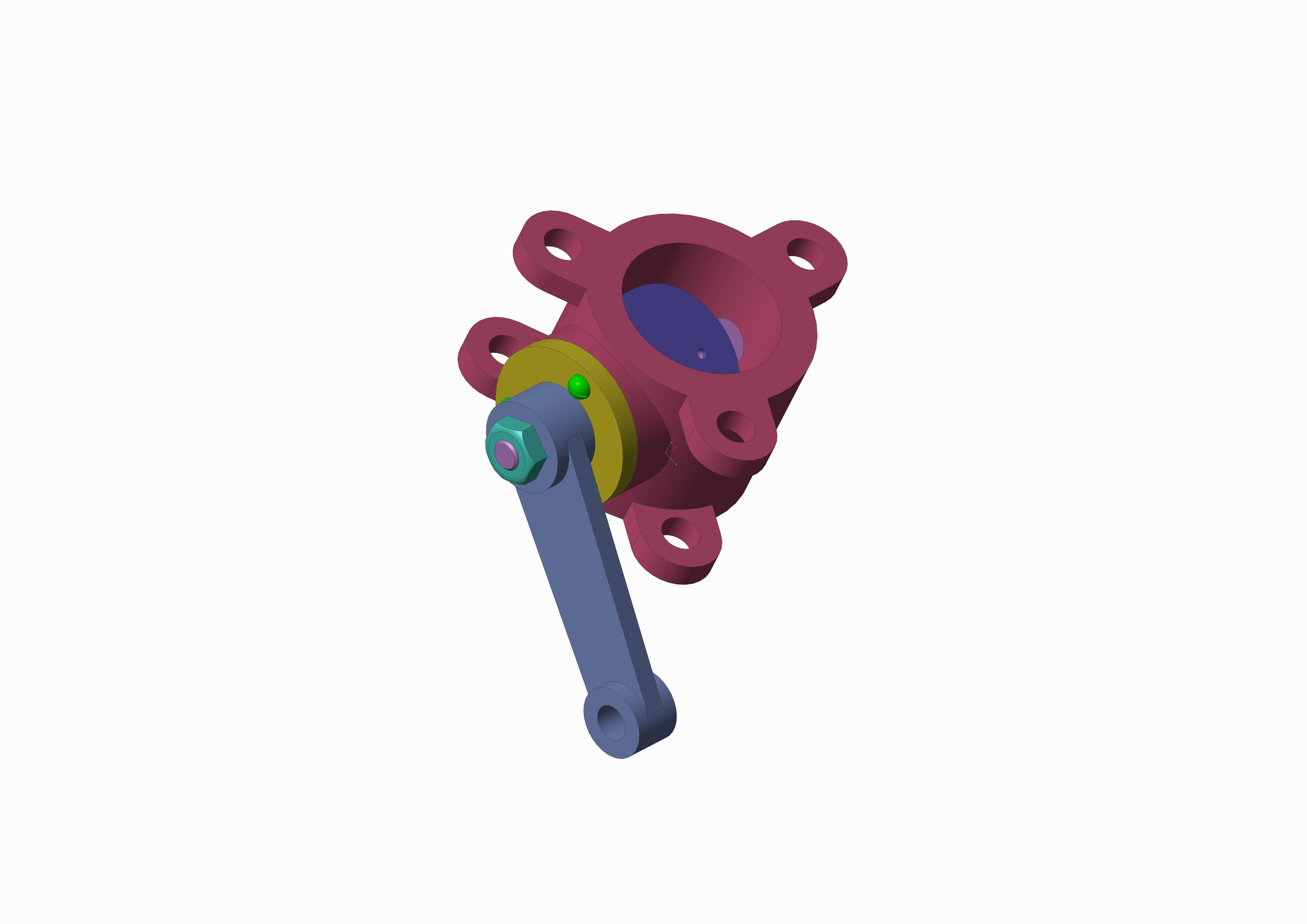

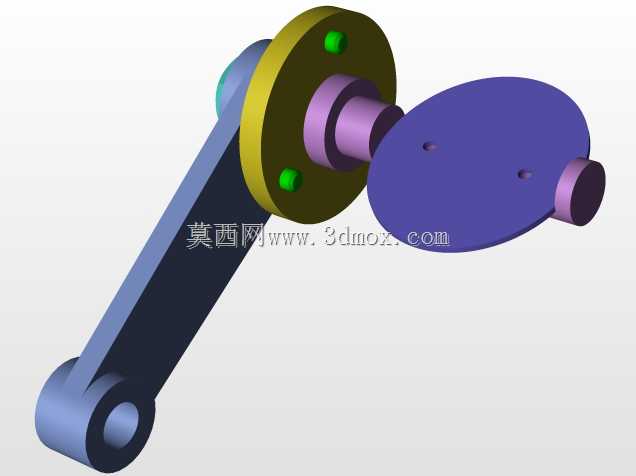

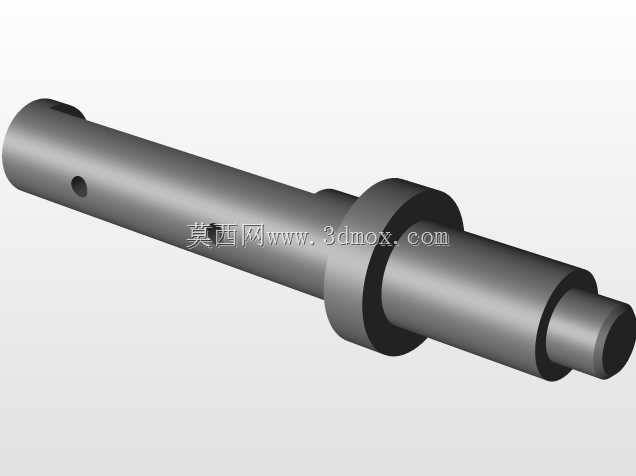

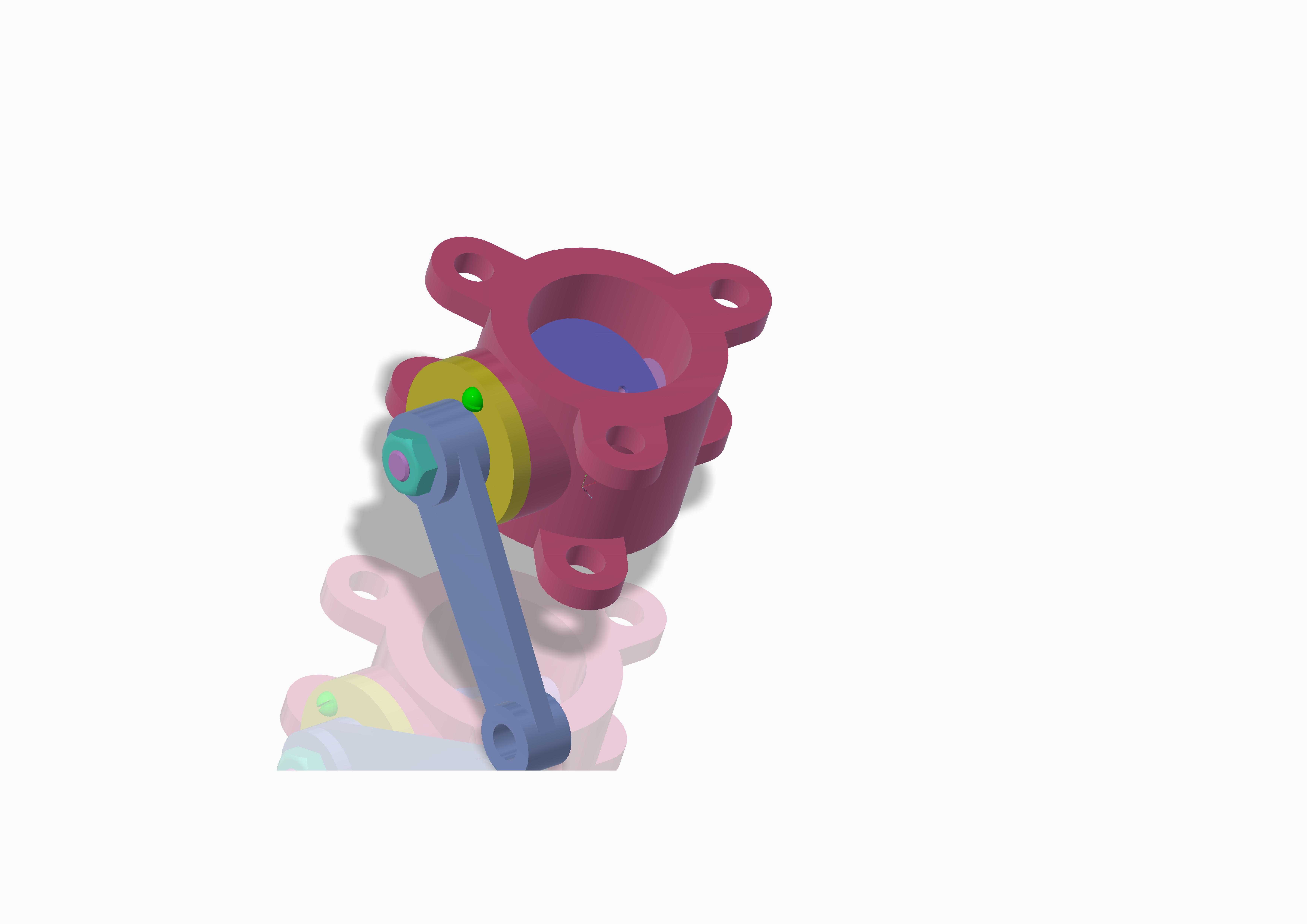

这款蝶阀的三维结构数模，完整还原了手动法兰连接蝶阀的全部装配细节，从阀体铸造流道、阀板密封面到手柄驱动机构的配合关系都做了精准还原，可直接用于管路系统选型校核、装配干涉验证以及相关教学演示场景。在市政给排水、化工流体输送、暖通空调循环水系统中，这类蝶阀是管路通断与流量调节的核心部件，相比同口径闸阀、截止阀，它结构长度更短，安装占用空间小，启闭力矩低，手动操作无需额外辅助机构，适合中低压工况下的频繁启闭操作。从设计逻辑来看，该蝶阀采用对夹法兰连接结构，阀体两端带安装耳孔，可直接适配对应压力等级的管路法兰，安装时无需额外调整管路间距，耳孔的位置度公差在建模时做了严格约束，能保证现场安装时螺栓顺利穿入，不会出现孔位错位的问题。阀板采用圆盘式启闭件，绕阀杆轴线做90度回转即可完成全开全关动作，流道内部无过多凸起结构，全开状态下流体阻力极小，压损远低于同口径截止阀，适合大管径、低粘度流体的输送场景。驱动端采用杠杆式手柄结构，手柄上带档位定位结构，可将阀板锁定在0-90度之间的任意开度，实现粗略的流量调节功能，阀杆与阀体之间设置了密封填料结构，可避免输送介质从阀杆处泄漏，同时预留了填料压盖的调整空间，长期使用出现磨损后可直接压紧填料实现密封补偿，无需整体拆解阀门。建模过程中严格遵循通用阀门的安装尺寸规范，阀体的结构长度、法兰螺栓孔中心距、阀杆直径、手柄操作空间都做了边界约束，将该数模导入整体管路装配体时，可直接验证安装空间是否充足，避免现场安装时出现手柄与周边管路、支架碰撞的问题。阀板与阀体密封面的配合间隙做了精准设定，既保证密封面贴合时无泄漏，也避免过盈量过大导致启闭力矩超标，手动操作时手感顺畅，不会出现卡滞问题。这类蝶阀通常安装在泵房出口、设备进出口支管、管路分支节点位置，日常维护时仅需更换密封填料与密封圈即可，整体结构简单易拆解，后期运维成本低，数模中各零件的装配关系完全按照实际生产装配逻辑搭建，可直接生成工程图用于生产参考，也可用于流体仿真分析时的流道提取，帮助设计人员提前预判不同开度下的流场分布与压损情况，为管路系统的参数匹配提供数据支撑。
