离心风机气流场CFD仿真分析模型

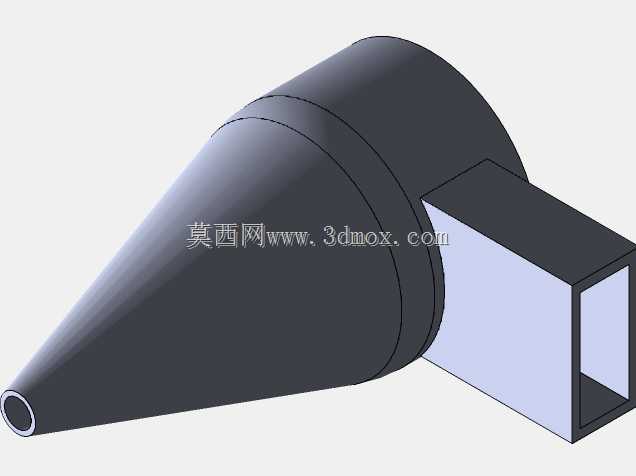

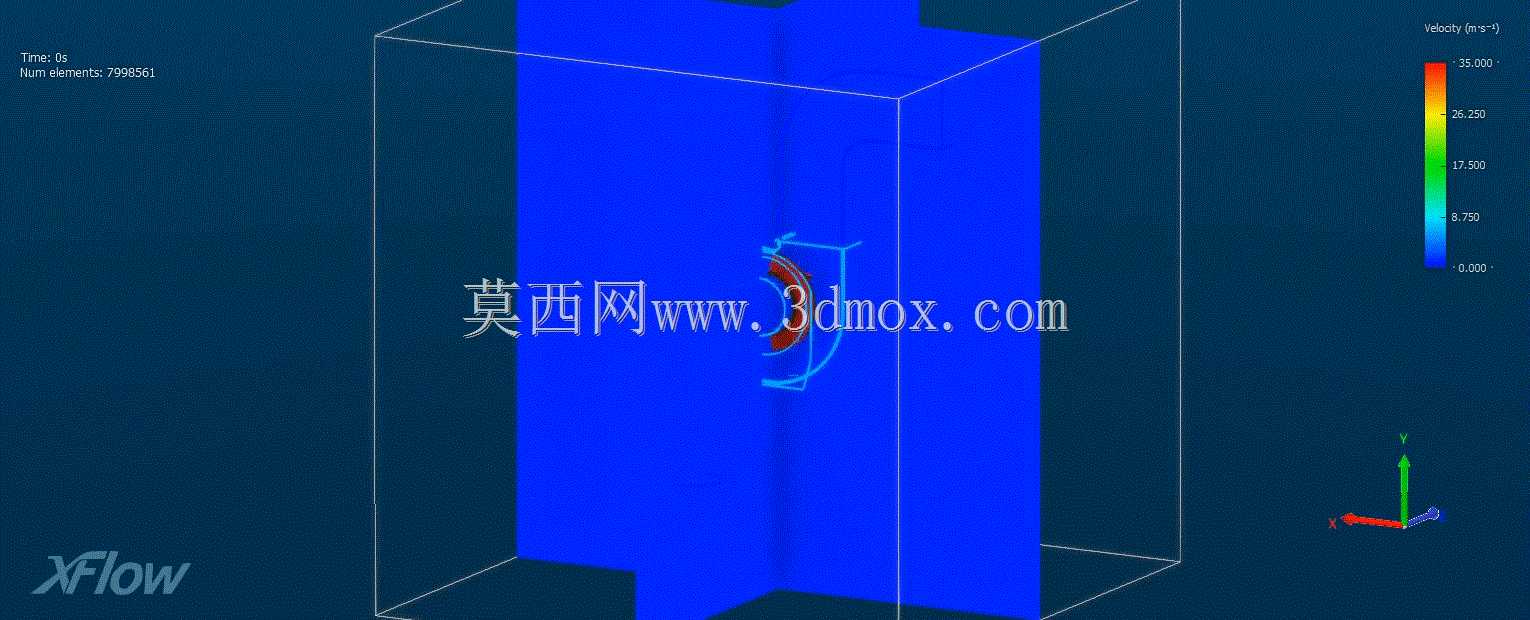

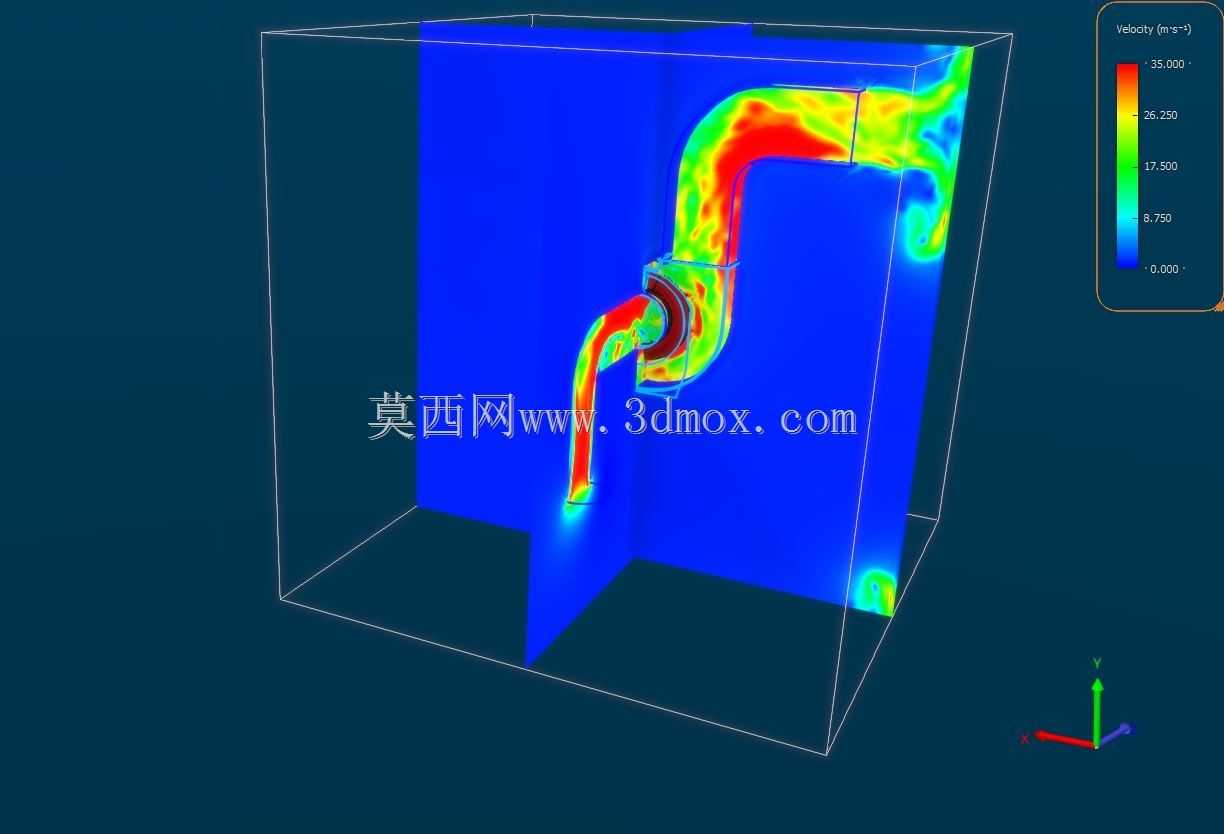

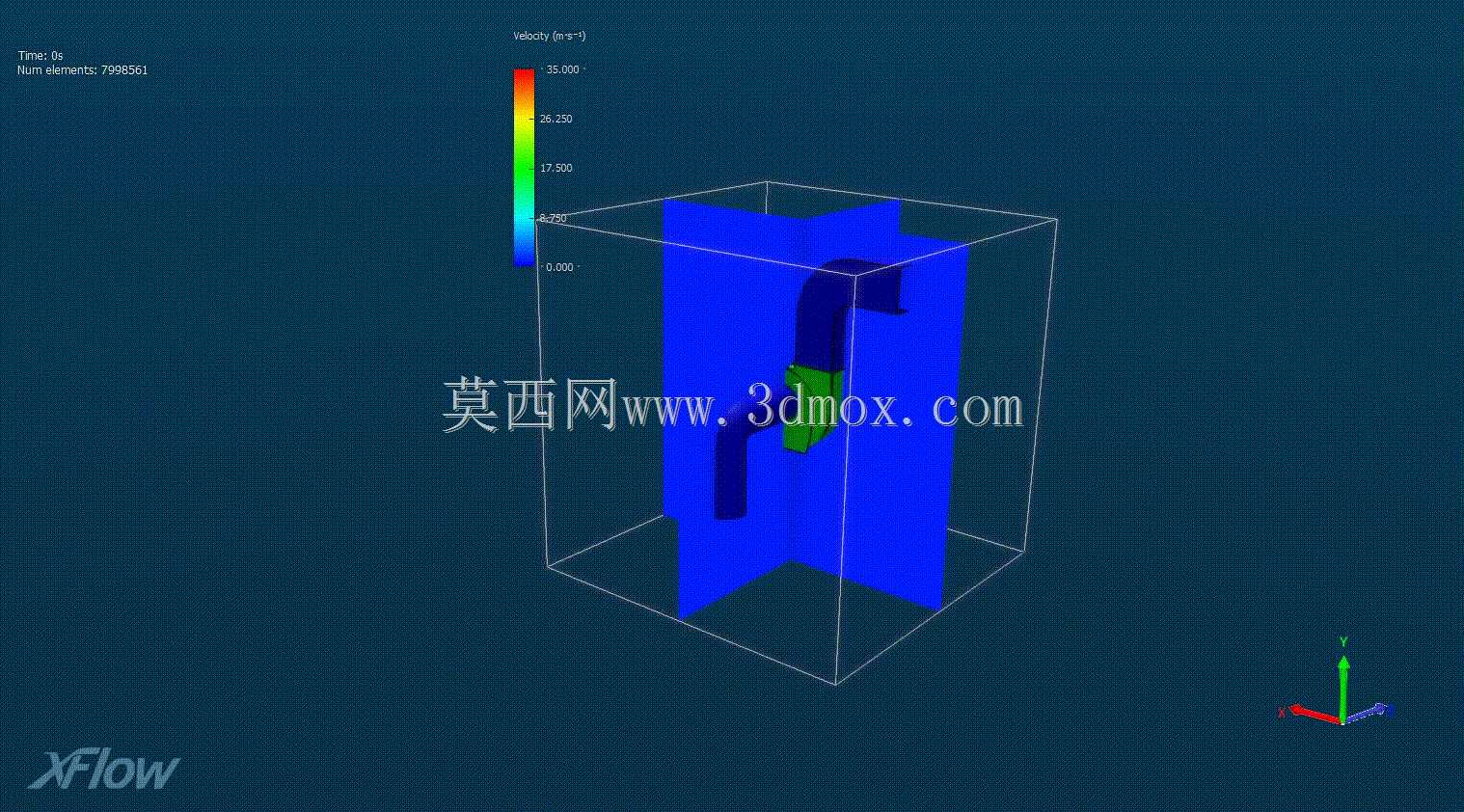

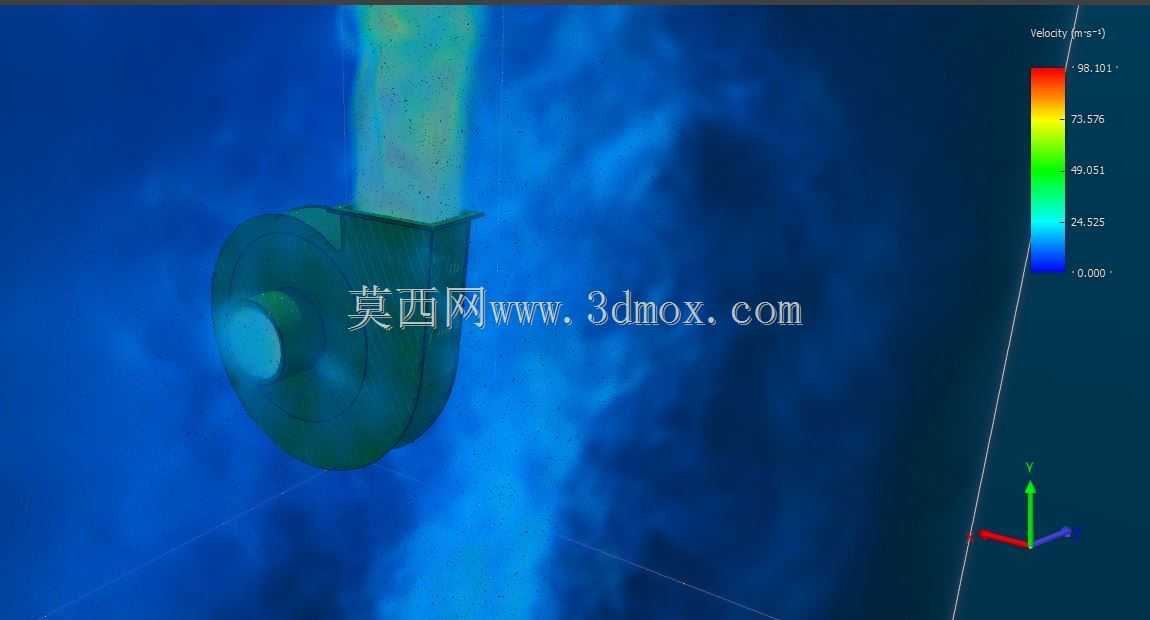

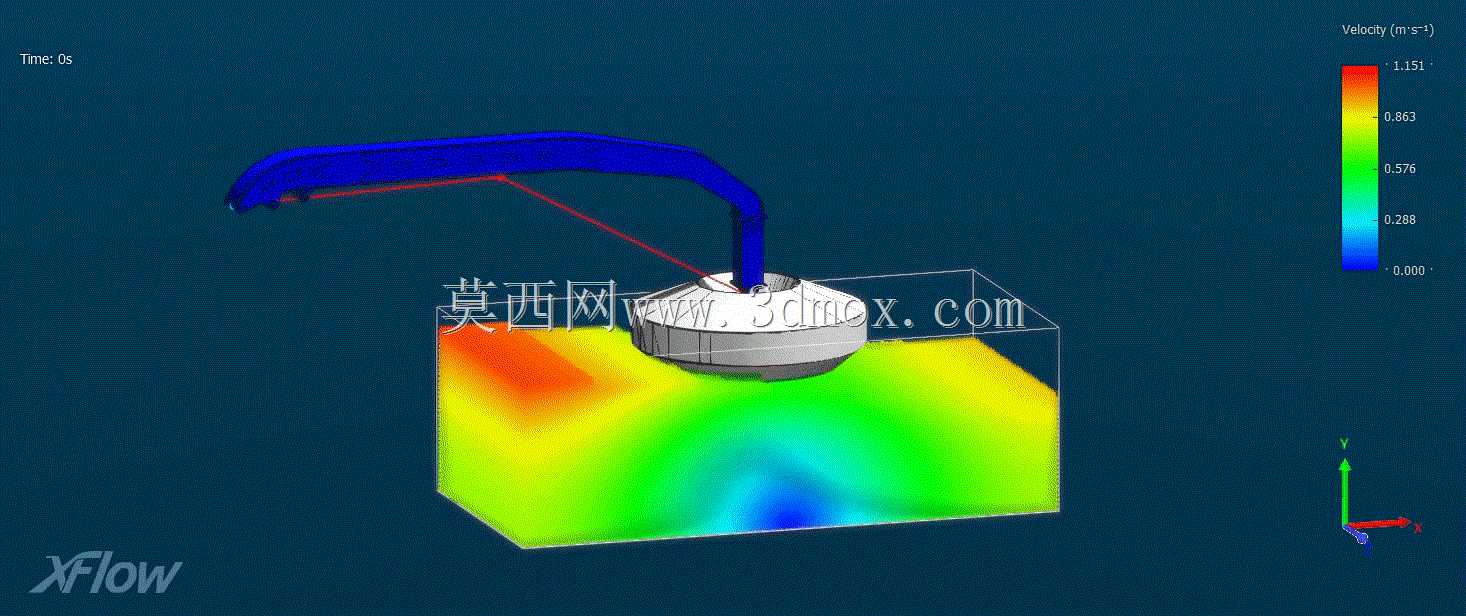

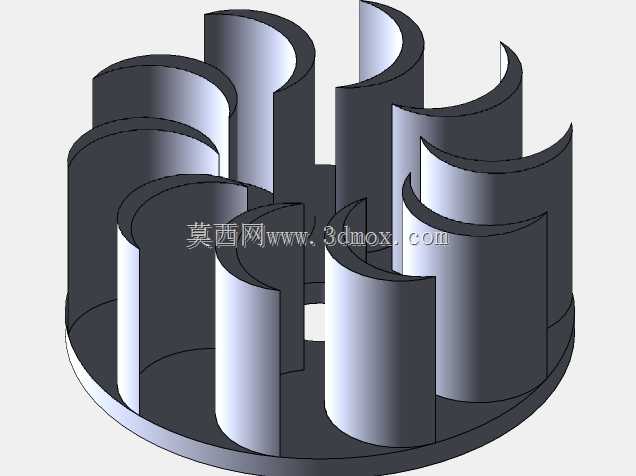

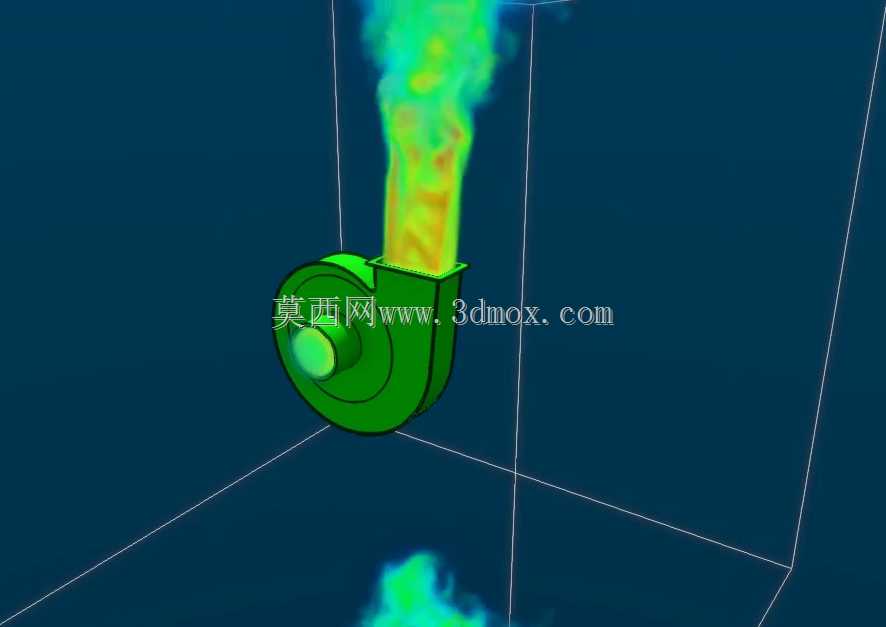

在工业通风、车间除尘、暖通空调送风、工艺气体输送等场景中，离心风机是核心的流体输送设备，其内部流场分布直接决定整机运行效率、噪音水平与出口风压稳定性，本次搭建的仿真模型完整还原了蜗壳、叶轮、进风口、出口段的全流道结构，可直观呈现气流从轴向进入叶轮后，经叶片做功获得动能，再通过蜗壳扩压段将动压转化为静压的完整流动过程。从结构设计逻辑来看，模型严格遵循离心风机的常规安装边界约束，进风口采用收敛式圆弧过渡结构，避免气流进入叶轮时产生过大的局部阻力损失，蜗壳型线采用对数螺旋线拟合，保证气流在蜗壳内流动时流速均匀降低，减少涡流区的产生；叶轮采用后向叶片设计，兼顾运行效率与工况适应性，叶片与蜗壳侧壁的间隙控制在合理范围，避免间隙泄漏流对主流场的干扰。实际工程应用中，这类流场仿真可提前预判风机运行时的气流偏流、局部涡流、出口流速不均等问题，比如在仿真结果中可清晰看到出口段上方的气流流速分布梯度，不同颜色的流速云图对应不同区域的气流速度，能帮助设计人员快速定位流阻过大的位置，针对性调整蜗壳出口角度、叶片安装角、进风口导流结构，无需反复制作物理样机进行风洞测试，大幅缩短产品迭代周期。模型同时考虑了实际安装的尺寸边界，风机底部的安装支座、进出口的连接法兰尺寸均匹配常规通风管路的安装标准，可直接对接现有管路系统的设计参数，在设备选型阶段，设计人员可通过调整叶轮转速、叶片数量、蜗壳宽度等参数，仿真获得不同工况下的风压、风量、效率曲线，匹配不同应用场景的输送需求，比如用于车间除尘时需要较高的风压克服管道阻力，用于空调送风时需要较低的出口流速降低送风噪音，都可通过该仿真模型快速获得优化后的结构参数，避免选型不当导致的设备运行能耗过高、送风距离不足等问题。在结构细节上，模型还原了叶轮与电机连接的轮毂结构、蜗壳的加强筋布局，仿真过程中可同时观察到叶轮出口处的射流-尾迹结构，这是离心风机产生气动噪音的主要来源，通过调整叶片出口边的倾斜角度，可打散尾迹区的集中涡流，降低气动噪音水平，这类细节优化在传统的二维设计中很难直观判断，借助三维流场仿真可将内部流动状态可视化，让设计调整更有针对性。
