小型快动承载床身执行机构结构设计

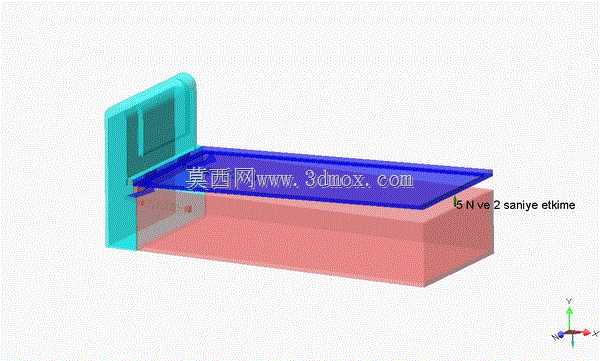

　　这套床身执行结构的设计初衷，是面向小行程快响应的轻载工位承载需求，常见于小型精密检测工位、小件压装辅助工位、微型装配线的工件承载单元场景，区别于大型机床的厚重铸造床身，该结构更侧重动作响应速度与安装适配灵活性，在3C小件装配、实验室小型试验台、精密仪表组装工位中，这类快动床身的应用占比逐年提升，能够替代传统手动滑台实现短行程的快速位移动作。从功能实现逻辑来看，该结构通过内置的传动组件实现承载台面的快速动作输出，额定动作驱动力匹配5N负载工况下0.5秒完成单次动作循环的响应要求，承载台面采用平直板式结构，表面预留标准安装孔位阵列，可直接适配小型工装夹具、检测探头固定座、工件定位治具的安装需求，无需额外二次加工转接板，

　　降低工位搭建的配套成本。支撑基座采用箱式结构设计，在保证整体结构刚性的前提下，尽可能压缩非必要的壁厚尺寸，既能够抵消动作过程中产生的倾覆力矩，避免台面动作时出现晃动偏移，也能控制整体自重，方便在不同工位间快速转移部署。立式导向侧架与基座采用一体式连接结构，导向面经过平面度校准，保证台面动作过程中的直线度误差控制在微米级区间，满足精密工位的对位精度要求。设计过程中优先考虑了安装边界的适配性，整体结构的横向、纵向、竖向尺寸均控制在小型工位的常规安装阈值内，底部基座预留地脚安装孔，可直接固定在标准铝型材工作台面、铸铁平台或者流水线侧边支架上，不需要额外定制加高安装座。传动组件内置在基座与侧架的内部腔体中，外部无裸露的传动部件，

　　既能够避免车间粉尘、切削碎屑落入传动副造成卡滞，也能降低动作过程中的噪音外传，适配洁净车间、实验室等对噪音与洁净度有要求的使用场景。在结构刚性校核阶段，针对5N额定负载下的台面形变、侧架受力变形、基座连接部位应力集中点都做了对应优化，在动作行程的两个极限位置都设置了硬限位结构，避免传动组件超程运行造成结构损坏，同时预留了传感器安装位，可直接加装位置检测开关，实现动作到位的信号反馈，方便接入产线的PLC控制系统完成自动化联动。台面的承载面做了防滑处理设计，放置小型工件时不会因为快速启停出现工件滑移的情况，侧架的导向部位采用耐磨材质配合，长期往复运行下的磨损量控制在合理区间，延长整体结构的维护周期，

　　日常维护仅需要定期在注油点补充润滑脂即可，不需要频繁拆解更换易损件。从实际部署的角度来看，该结构不需要复杂的安装调试流程，将底部固定孔与安装位对齐锁紧后，连接动力输入组件即可投入使用，对于设备集成商来说，可直接将其作为标准功能单元嵌入到小型专用设备的整体设计中，缩短设备的研发设计周期，减少非标结构件的单独设计与加工成本。在动作逻辑匹配上，0.5秒的单次动作周期能够匹配多数小件装配、检测工位的节拍要求，不会因为床身动作速度过慢拖慢整条产线的运行效率，5N的驱动力设计刚好覆盖小型轻载工件的承载与移动需求，不会出现动力冗余造成的成本浪费，也不会因为动力不足导致负载下动作卡滞。结构的外形轮廓做了倒角处理，没有尖锐的外凸棱角，避免操作人员在工位旁作业时出现磕碰划伤的情况，符合生产工位的安全设计要求。
