盘形自动凸轮轮廓参数化设计结构

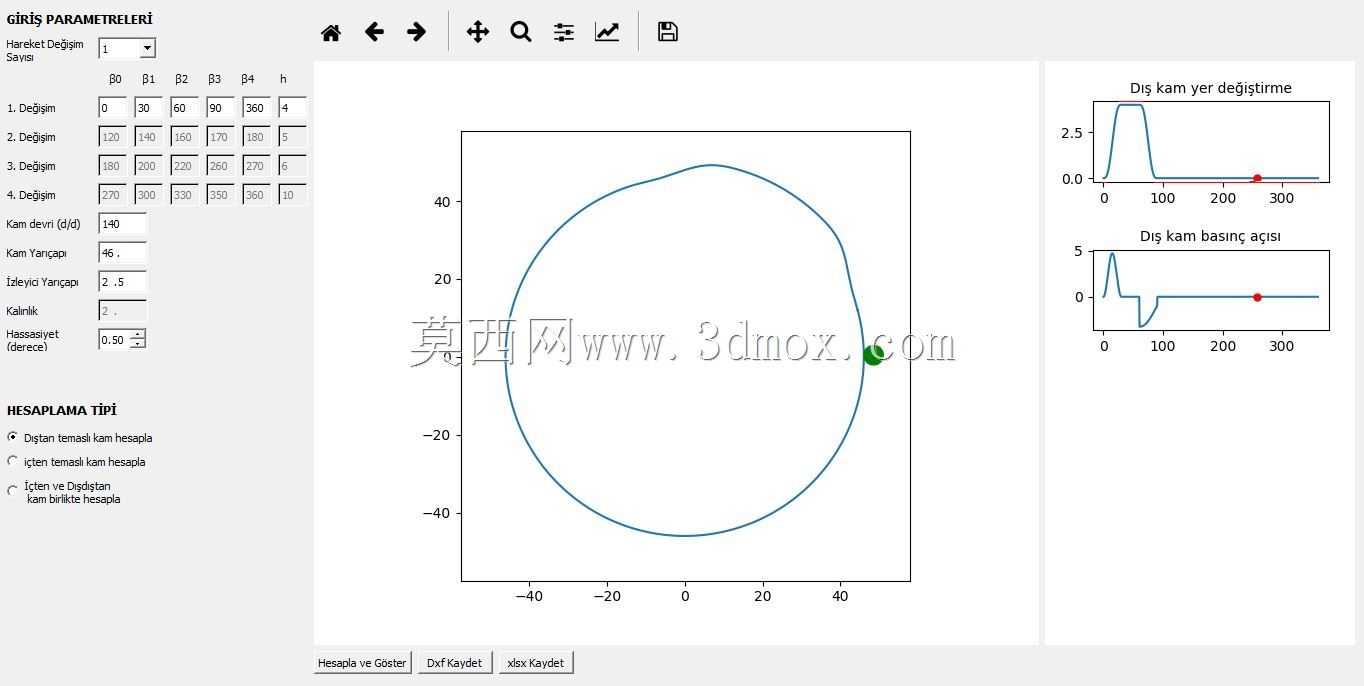

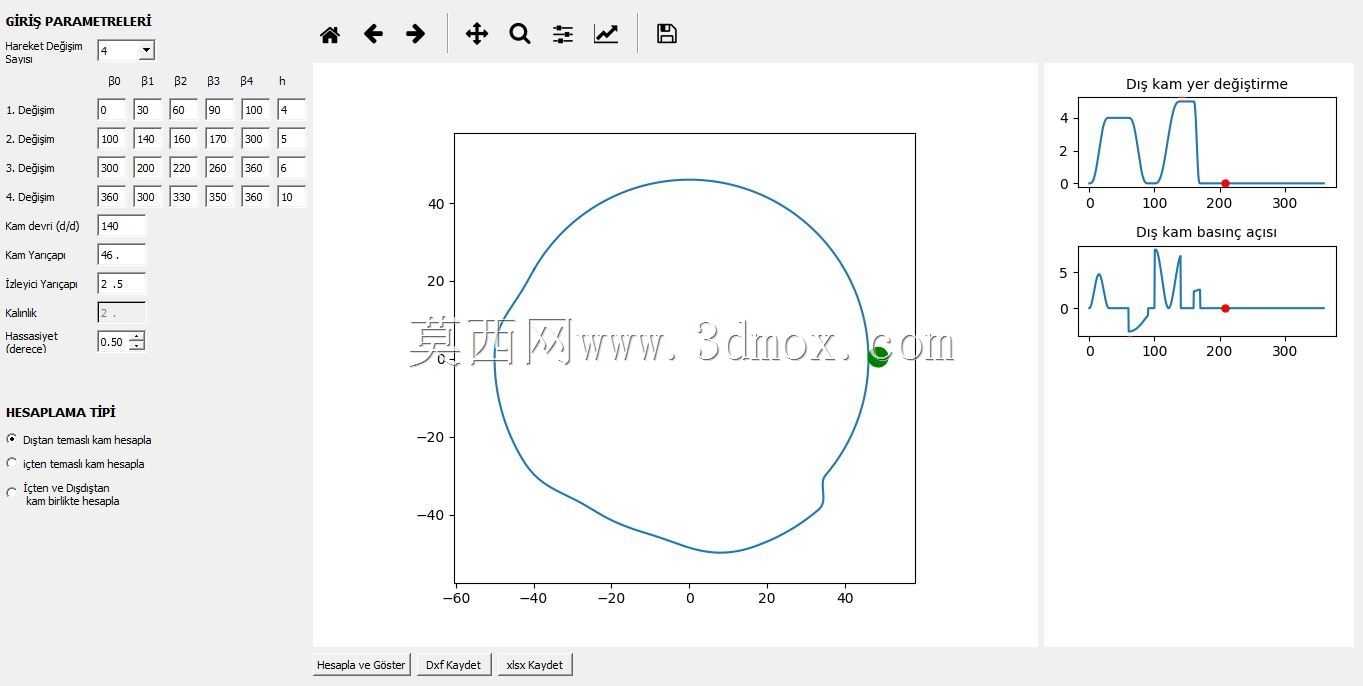

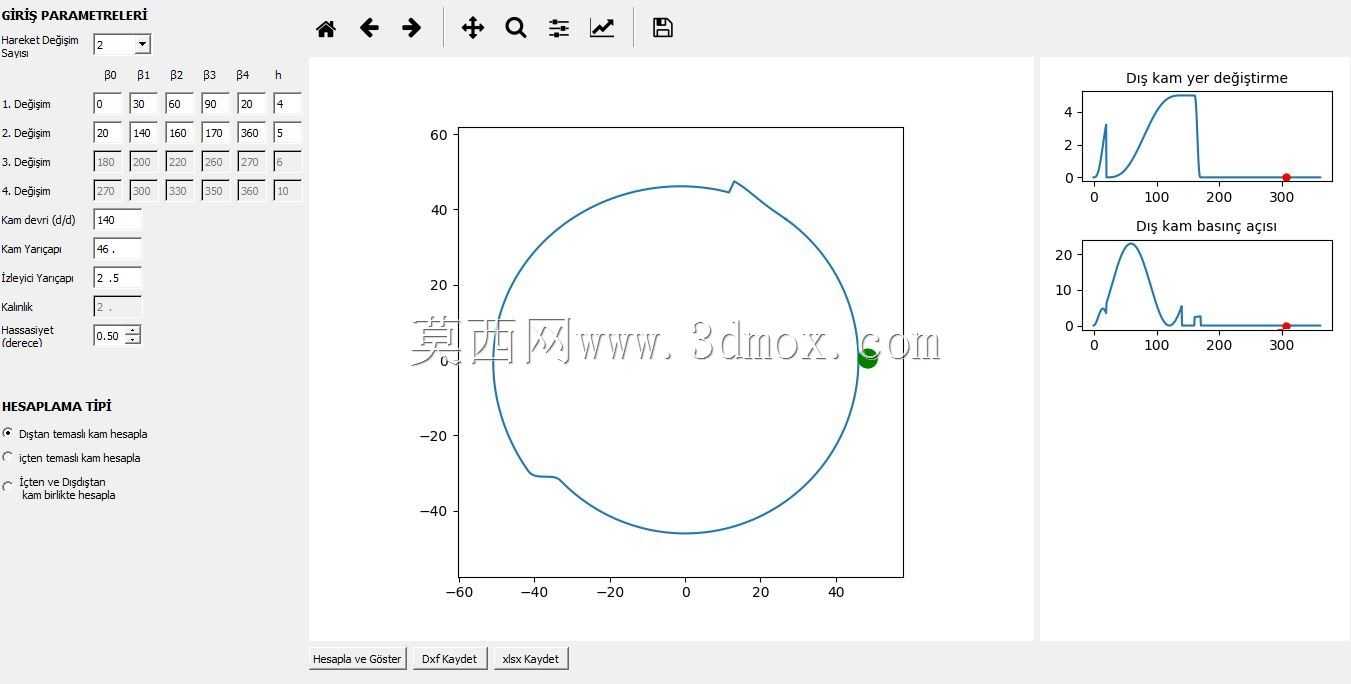

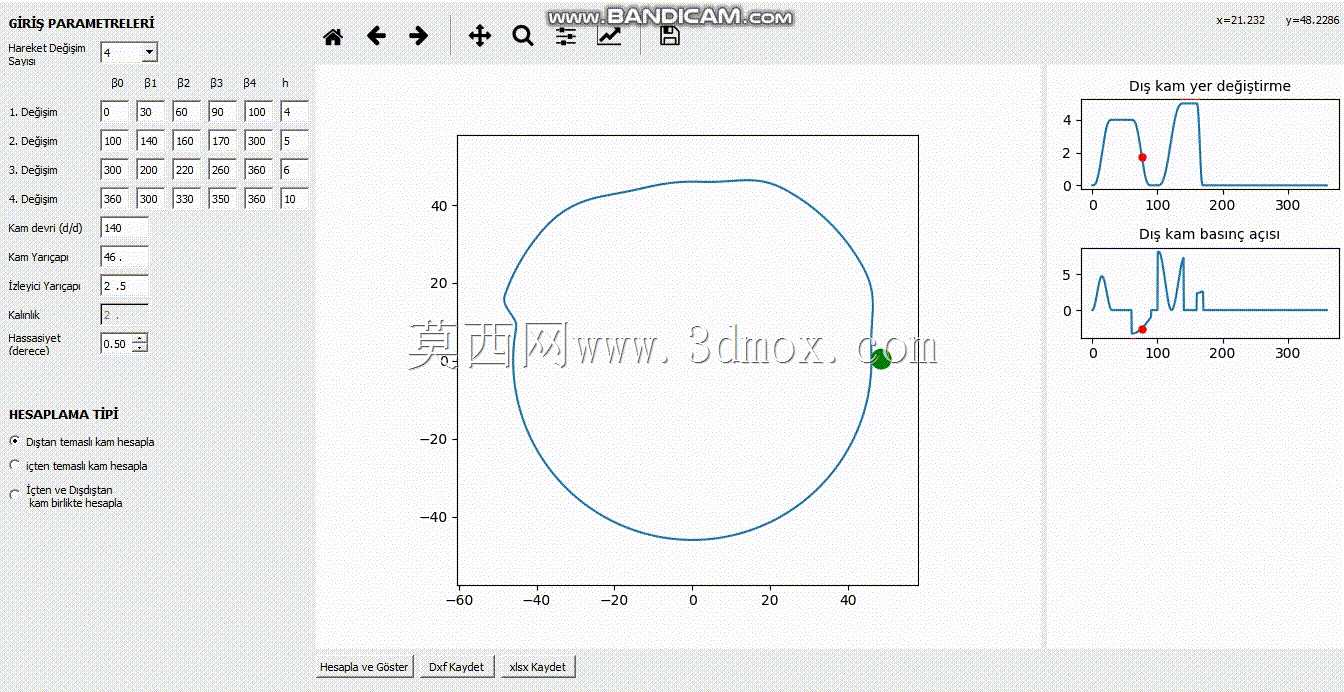

　　这套凸轮结构的设计核心围绕从动件运动规律的精准复现，从界面左侧的参数输入区就能看出，设计阶段把凸轮转角按0到360度拆分为四个工作段，每个段对应不同的升程、回程参数，分别匹配不同工况下的位移、速度、加速度约束，避免刚性冲击对传动链路的损伤。从右侧的两个特性曲线可以看出，上方的凸轮转角位移曲线设置了两个明显的工作行程峰值，对应从动件两次快速顶出的动作需求，下方的压力角曲线全程控制在许用值范围内，尤其是推程段的最大压力角没有超过30度，回程段压力角控制在70度以内，保证机构传动时不会出现自锁，同时降低凸轮与从动件接触位置的接触应力，减少长期运行的磨损量。

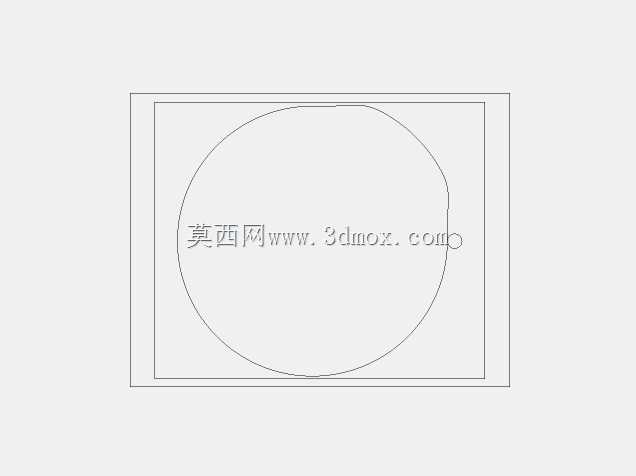

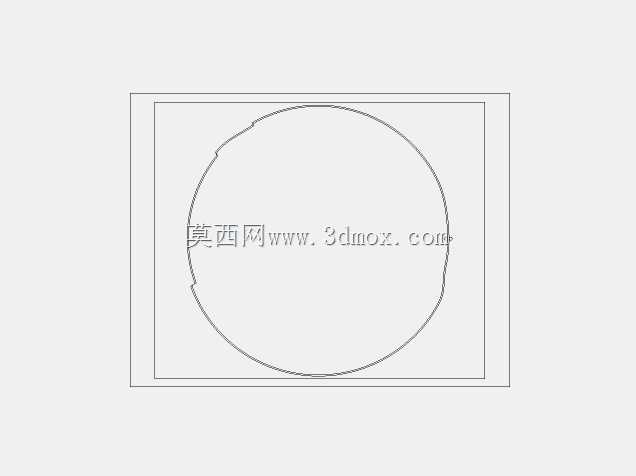

　　从主视图的轮廓坐标来看，该盘形凸轮的基圆半径控制在40mm量级，整个轮廓的X向、Y向边界都控制在正负50mm范围内，安装时中心孔的定位基准与轮廓的同轴度需要控制在0.02mm以内，避免运转时出现动不平衡，引发整套传动机构的振动。这类凸轮结构常应用在轻载自动化装配工位、小型包装设备的送料工位、电子产品组装线的间歇顶出机构中，相比连杆机构，凸轮结构能通过单一轮廓型线复现复杂的往复运动规律，不需要复杂的电控程序配合，纯机械结构的可靠性更高，在高速轻载的循环动作场景下，运转节拍能稳定维持在每分钟60到120次循环，不会出现丢步、动作错位的问题。

　　设计过程中，轮廓曲线的生成采用了五次多项式运动规律拼接，在升程起始、升程终止、回程起始、回程终止的四个衔接位置，位移、速度、加速度曲线都保持连续，没有突变，相比等速运动规律，能大幅降低从动件的惯性冲击，适配更高的运转转速。界面中预留的偏距参数输入项，支持调整从动件相对凸轮中心的偏置距离，在实际安装空间受限时，可以通过调整偏距来优化压力角分布，不需要重新放大基圆半径，就能在紧凑的安装空间内满足传动效率要求。凸轮与从动件的接触端默认采用平底从动件设计，接触面积更大，润滑条件更好，相比尖顶从动件更耐磨损，长期运行后轮廓的型线精度保持性更好，维护周期能延长30%以上。

　　在安装边界上，凸轮的轴向厚度设计为8mm，适配标准的12mm直径传动轴，轴孔位置设置了4mm宽的键槽，采用普通平键传递扭矩，不需要定制特殊的传动连接件，常规的机械加工车间就能完成配套轴系的加工。整套机构的安装不需要额外的导向附件，从动件的导向可以直接集成在设备的安装立板上，进一步压缩整体占用空间，在小型自动化设备的紧凑布局场景下，能嵌入到宽度仅120mm的安装腔体内，不会和周边的送料、检测部件产生运动干涉。从特性曲线的参数设置来看，该凸轮的单次升程量为4mm，能满足小型工件的顶起、转位、压合等常见动作需求，不需要额外增加行程放大机构，简化了整套工位的传动链路。
