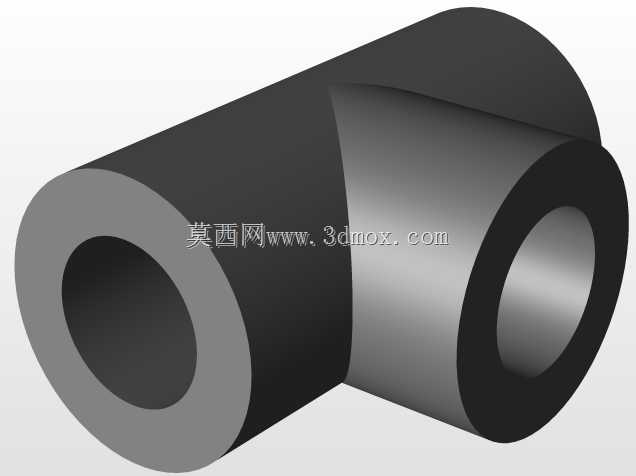

等径异向T形连接管件结构设计

这类T形连接管件在流体输送管网、气动控制回路、小型液压支路、设备冷却循环系统中应用十分广泛，主要作用是在主管路的输送路径上引出垂直方向的支路，实现单路输入双路输出或者双路汇入单路的流体流向切换，不需要额外加装转角接头就能完成管路的分路布设，能有效减少管路连接点的数量，降低系统泄漏的潜在风险。从结构设计逻辑来看，这款T形管采用主管与支管一体成型的结构，三个连接端均设计为等径的空心圆柱接口，接口端面保留了足够的壁厚余量，既可以适配承插式粘接的安装方式，也能在端面加工外螺纹适配螺纹连接场景，接口处的内外圆同轴度公差控制在合理区间，能保证与对接管路装配后不会出现偏心错位的问题。在实际安装场景中，这类管件的安装边界需要预留足够的操作空间，主管两端的直线段长度要满足管路固定卡箍的安装尺寸要求，垂直方向的支管伸出长度要避开周边其他管线或者设备结构件，避免装配时出现干涉。设计过程中，主管与支管的相交位置做了平滑的圆弧过渡处理，没有尖锐的内角结构，一方面能降低流体在分路位置的流动阻力，减少紊流产生的概率，另一方面也能避免应力集中的问题，提升管件在承压工况下的结构强度，管壁厚度根据常规低压输送工况的承压要求做了匹配设计，既不会因为壁厚过大造成材料浪费，也不会因为壁厚不足导致承压能力不足出现变形破损。在气动设备的气路布设中，这类T形管常用来连接主气路与分支气缸的供气管路，能快速实现气路的分路供给；在小型水冷循环系统中，也可以用这类管件完成冷却回路的分流，将冷却介质分别输送到不同的发热部件位置；在民用给排水管路的改造场景中，这类等径T形管也能快速完成支路的接驳，不需要对原有主管路做过多的裁切改动。建模过程中，相交位置的相贯线处理是核心要点，需要保证内外壁的相贯面平滑衔接，不能出现建模破面或者壁厚不均的问题，否则后续做有限元承压分析时会出现应力计算失真的情况，也会影响后续加工环节的工艺可行性，不管是采用注塑成型还是金属切削加工，平滑的过渡结构都能降低加工难度，提升成品的成型合格率。
