G1/8螺纹推入式气动接头适配连接件

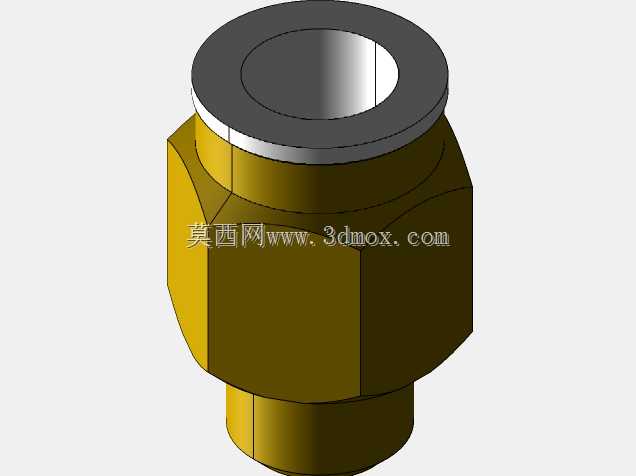

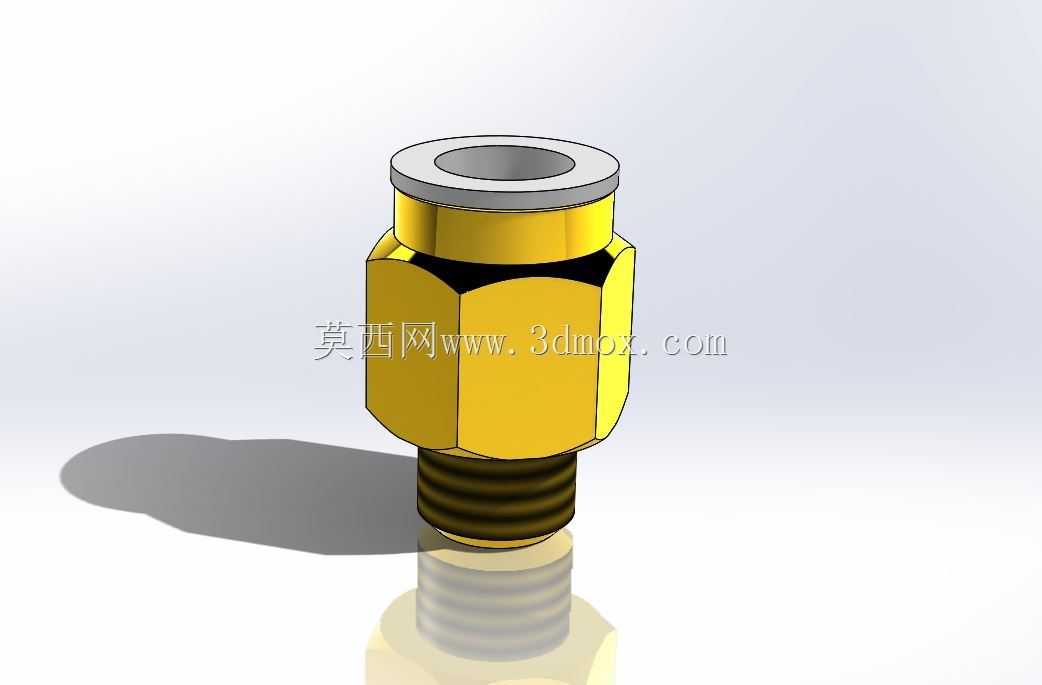

这款推入式G1/8螺纹适配接头，是气动回路搭建、小型气控设备装配中极为常用的气路转接部件，日常在桌面型气动工装、小型自动化执行机构、实验室气路排布场景里出镜率极高，主要承担硬质气管与内螺纹气口之间的快速连通作用，无需额外套丝、缠生料带做过多密封处理，靠自身结构就能实现稳定的气路衔接。从结构设计逻辑来看，接头下部采用标准G1/8外螺纹柱，螺纹段长度适配常规2-3mm壁厚的阀块、气缸端盖安装面，拧入后六角台肩可直接贴合安装面做轴向限位，避免过度拧入损伤阀体内腔；中部的六角结构专门匹配8号开口扳手，拧紧时受力均匀，不会因为夹持力过大破坏接头本体的镀层与内部密封结构；上部的推入式接插端做了带内卡簧的快插结构，气管插入后卡簧会自动卡紧气管外壁的环形压痕，配合内部的丁腈橡胶密封圈实现端面密封，正常0-8bar工作气压下不会出现漏气、脱管问题，拆卸时只需按压端部的塑料压圈，卡簧张开即可顺利拔出气管，反复插拔次数可达千次以上仍能保持密封性能。外形上接头整体采用黄铜锻压成型后镀彩锌处理，表面光洁无砂眼，抗锈蚀能力适配车间多油污、少量凝露的工作环境，整体最大外缘由六角对边尺寸决定，安装时预留的扳手空间不超过12mm，轴向总长度控制在20mm以内，不会在紧凑的阀岛排布、狭小设备内腔里占用过多安装空间，适配4mm外径的常规气动软管，接插端的导向口做了圆弧倒角，气管插入时不会切伤密封圈唇边，长期使用也不会因为密封圈破损出现慢漏问题。设计时特意将螺纹段与快插段做了同轴度管控，装配后气管不会出现偏斜，避免气管长期受弯折应力出现开裂漏气，六角台肩与螺纹的垂直度公差控制在0.05mm以内，拧入安装面后不会出现歪斜，保证密封面完全贴合。这类接头在实际选型时，除了匹配螺纹规格与气管外径，还要注意工作介质只能是经过过滤的压缩空气，不能用于液体、腐蚀性气体回路，否则会加速内部密封圈老化失效，日常维护时只需定期检查接插端是否有积尘、气管切口是否平整，就能保证长期稳定工作，相比传统的卡套式接头，这种推入式结构装配效率提升三倍以上，非常适合批量设备装配、现场气路快速改线的场景使用，不需要专业的装配技能，普通操作人员经过简单说明就能完成装拆作业。
