滚道式快装螺栓扭矩适配连接结构

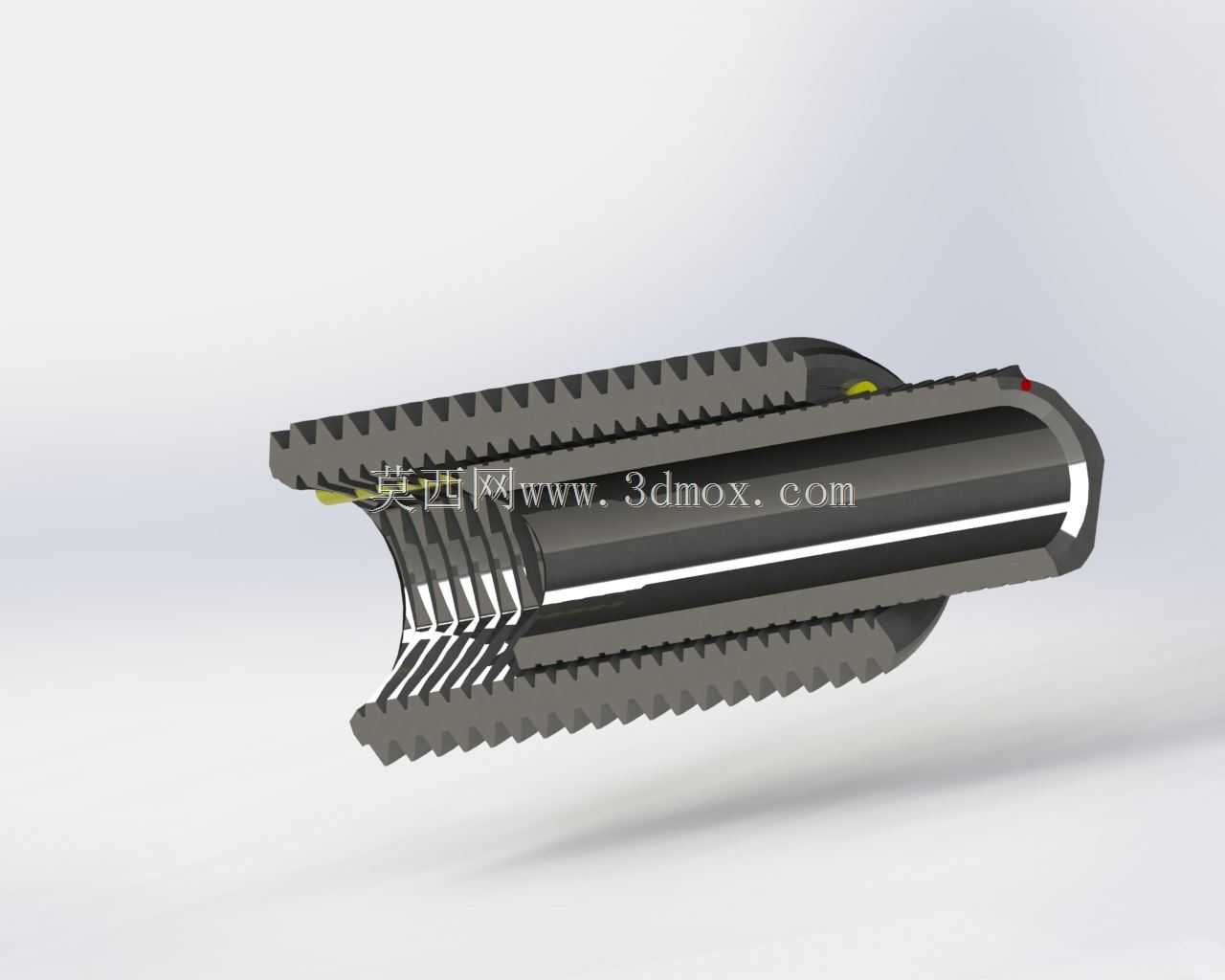

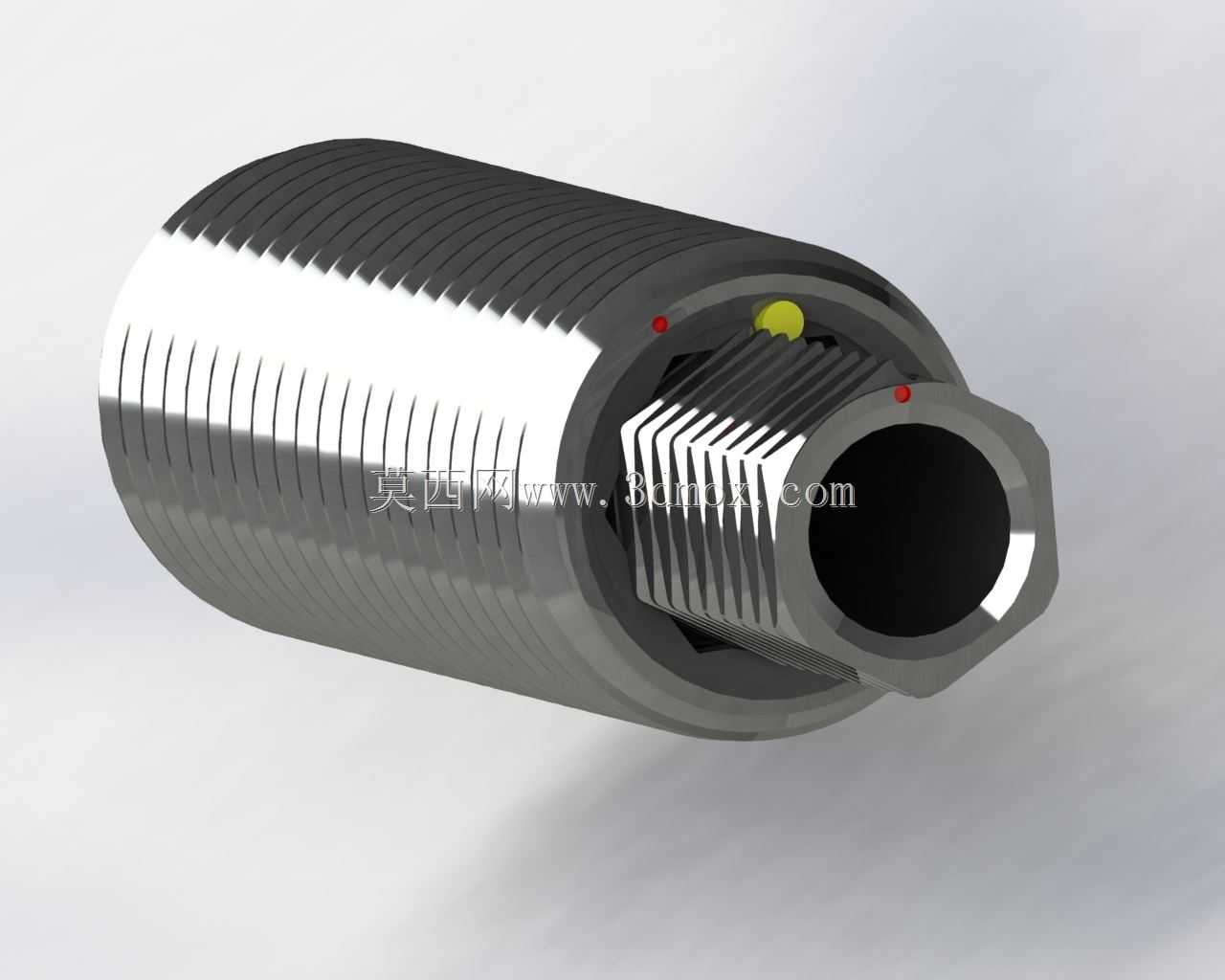

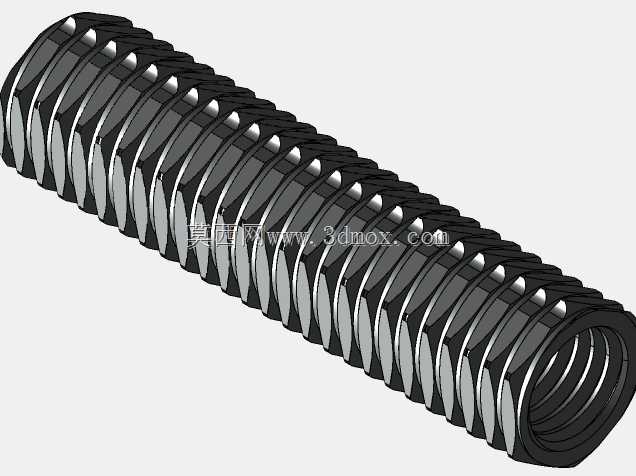

在设备运维、模块化装配场景中，传统螺纹螺栓的旋合过程往往需要多圈转动，在狭小安装空间、高空作业或者需要频繁拆装的工位上，操作效率低，还容易出现螺纹错牙、预紧力不均的问题，这款滚道结构的快装连接结构，正是针对这类痛点做的结构创新。从结构逻辑上看，它摒弃了传统全周连续螺纹的旋合方式，在内外连接副上加工出对应排布的分段滚道齿，安装时不需要多圈旋转，只需要将内外件对位插入后，转动很小的角度就能让滚道齿相互咬合，实现轴向的锁紧限位，相比普通螺栓能大幅缩减拆装的转动行程，在需要快速更换模组、应急检修的设备工位上，能有效压缩停机维护的时间。设计过程中需要重点考量咬合齿的接触应力分布，因为这种分段咬合的结构，受力时每个齿面的载荷分配和连续螺纹有明显区别，要避免齿根处出现应力集中导致的塑性变形，所以齿形的导程、咬合深度都需要结合额定的峰值张力做匹配，当前结构的峰值张力有明确的设计上限，更适合中低载荷的快拆连接场景，不能直接替代重载工况下的高强度全螺纹紧固件。安装边界上，这种结构对轴向对位的精度要求比普通螺栓稍高，插入时需要保证内外件的同轴度，避免滚道齿出现卡滞，对应的安装孔位需要预留足够的插入导向空间，转动锁紧的角度需要和周边结构做干涉校验，预留出扳手或者手动操作的转动空间，不能出现转动到锁紧位置时被周边零件阻挡的情况。从实际使用场景看，这类快装结构很适合用在工装夹具的快速换型、自动化设备的防护门快拆结构、需要频繁打开检修的设备舱体连接位置，在这些不需要极高连接强度，但对拆装效率有明确要求的工位上，它的结构优势能得到充分发挥。结构设计时还在连接副内部预留了轴向的容差空间，能补偿一定的安装面加工误差，避免因为安装面的平面度误差导致锁紧卡滞，咬合齿的表面做了等距排布，保证锁紧后轴向受力均匀，不会出现偏载导致的连接松动。
