带呼吸阀槽结构的燃油箱密封盖

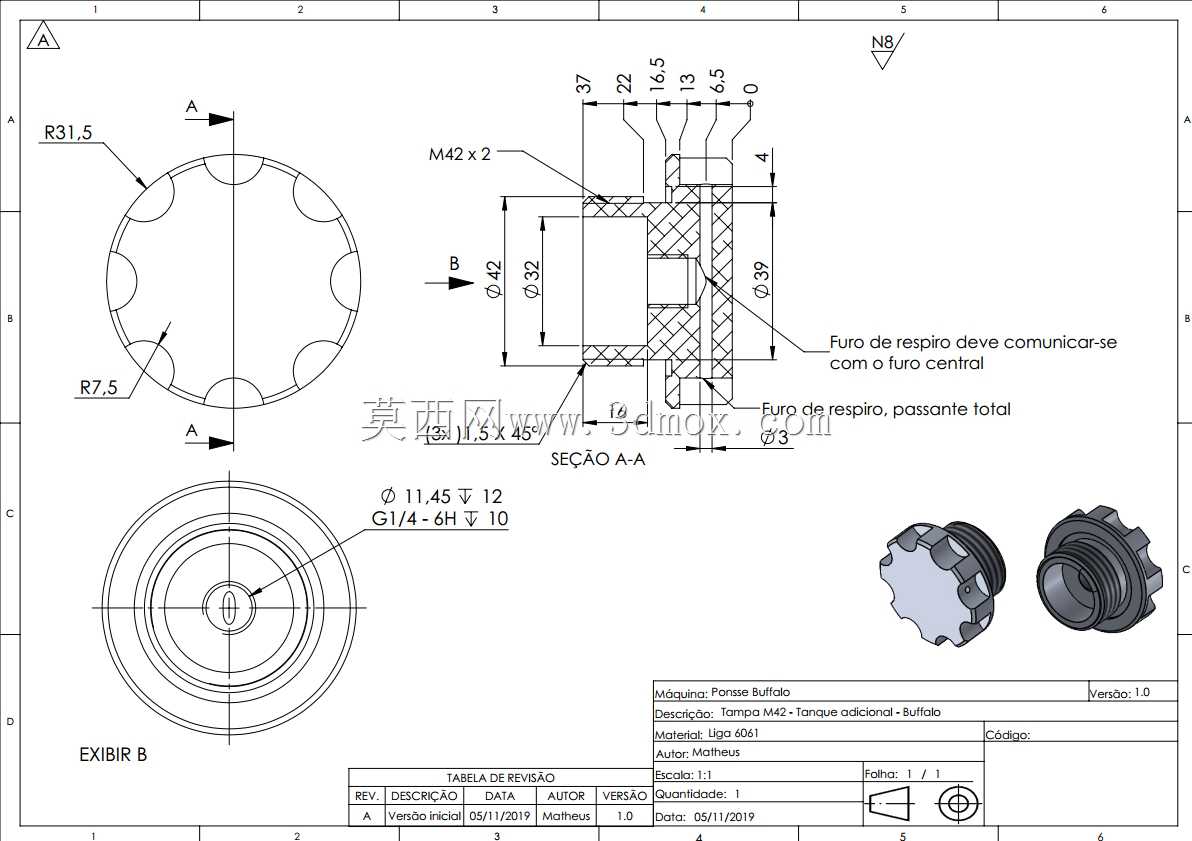

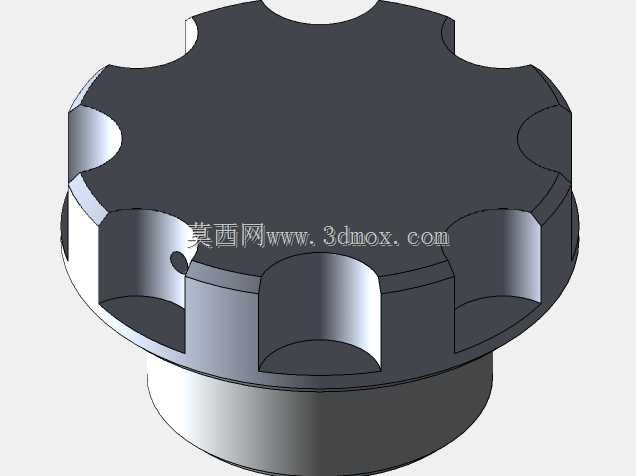

在燃油存储与供给系统的配套部件设计中，油箱盖看似是不起眼的小零件，却直接关系到整套燃油系统的压力平衡、密封可靠性与使用安全性，这款带呼吸阀槽的燃油箱盖，就是针对中小型通用动力设备、非道路作业机械的燃油箱使用需求完成的结构设计。日常作业场景里，燃油会随着环境温度变化、设备运行时的机体升温出现体积膨胀，同时燃油持续消耗会让油箱内部形成负压，如果油箱盖完全密封，要么会出现油箱内压过高导致燃油渗漏、密封件提前老化失效，要么会因为负压过大造成燃油供油不畅、设备动力输出不稳甚至熄火，这款盖体侧面预留的呼吸阀槽，就是为了匹配内置的呼吸阀组件预留安装位，既可以保证油箱内外的压力差维持在合理区间，又能避免外部的粉尘、溅水通过通气路径进入油箱污染燃油。从结构设计逻辑来看，盖体顶部采用多段圆弧缺口的防滑轮廓，没有做尖锐的棱角凸起，一方面是方便操作人员徒手拧动的时候，手部与盖体的接触摩擦力足够，即使手上沾有少量油污也不容易打滑，另一方面圆弧过渡的结构在注塑或者压铸成型的时候，不会出现应力集中的问题，批量生产的时候成品率更高，也不会因为磕碰出现边缘崩缺的情况。盖体下部的圆柱插接段，是和油箱加注口直接配合的安装边界，设计时需要匹配对应油箱口的内径公差，外壁预留的密封件安装槽可以适配O型密封圈，拧紧之后密封圈受压填充盖体与油箱口之间的间隙，实现燃油与挥发气体的静态密封，避免车辆或者设备在倾斜、颠簸作业的时候出现燃油洒漏。盖体侧面的呼吸阀槽位置做了局部的壁厚加强，因为呼吸阀组件安装之后，这个位置会长期承受气流的反复冲刷，还有阀片启闭带来的微小冲击力，适当增加壁厚可以避免长期使用后出现结构开裂、槽位变形导致的阀片卡滞。很多设计人员在做油箱盖建模的时候容易忽略防滑齿的深度与弧度匹配，这款模型的顶部防滑缺口深度控制在合理范围，既保证足够的摩擦力，又不会因为缺口过深积攒灰尘、油污，日常清洁维护的时候只需要简单擦拭就能清理干净，下部的插接段长度也做了适配性设计，不会因为插入过深挤占油箱加注口的有效通径，导致加油的时候燃油反溅，也不会因为插入长度不足导致密封定位失效、盖体松动脱落。在实际配套选型的时候，这款结构的油箱盖可以适配通用发电机组、小型园林机械、小型工程作业设备的燃油箱，建模时已经把各个配合面的拔模角度、安装让位结构都做了完整处理，结构工程师可以直接根据自身的油箱口尺寸调整对应配合段的直径参数，不需要重新做整体的结构重构，能大幅缩短配套部件的开发周期。
