农业作业用微型移栽作业机器人结构

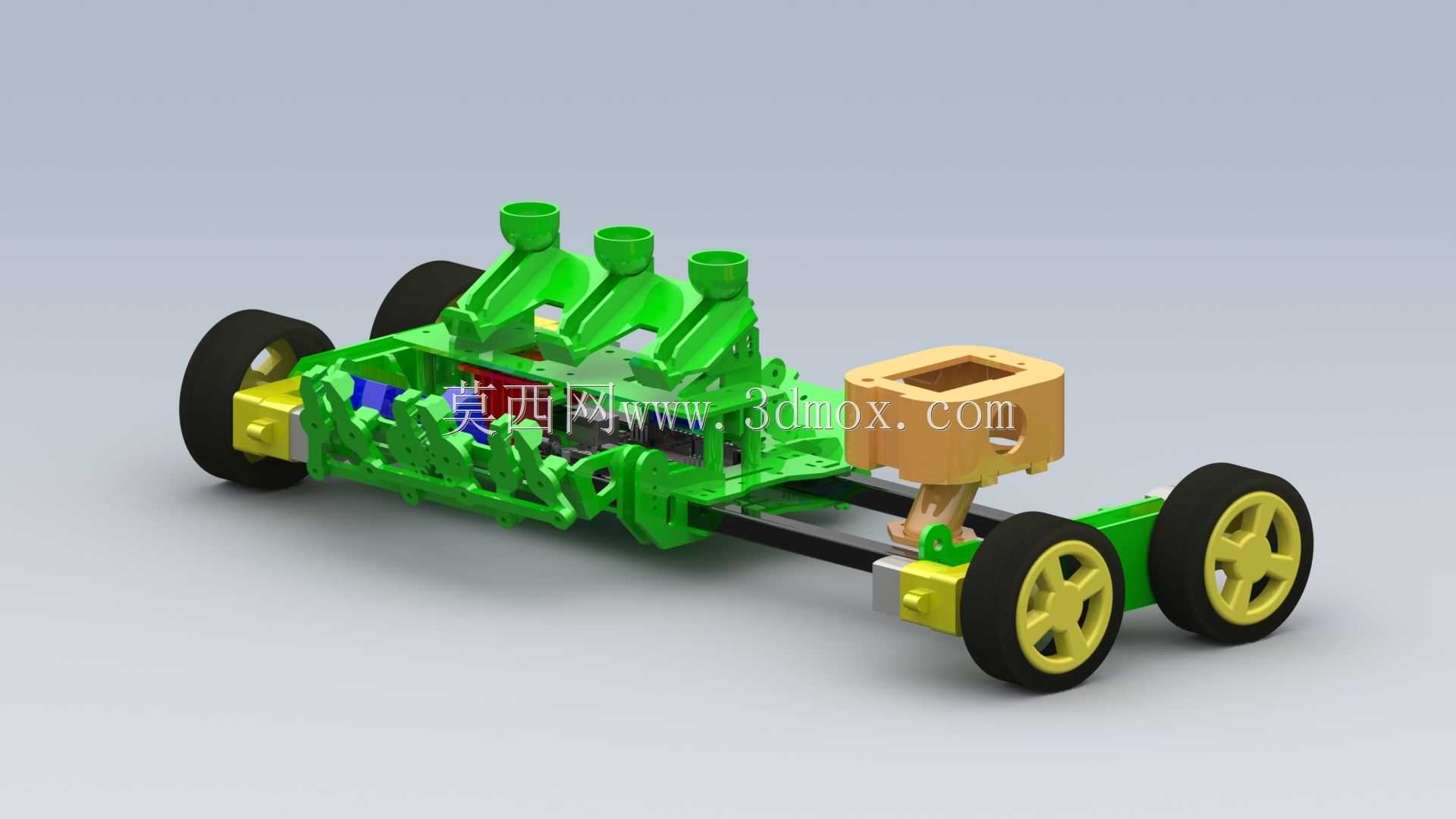

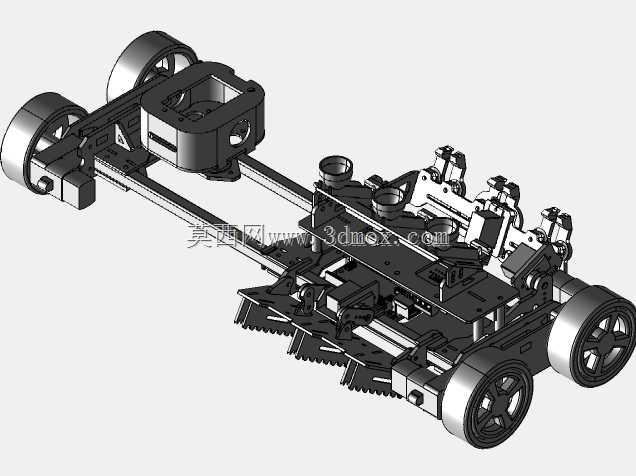

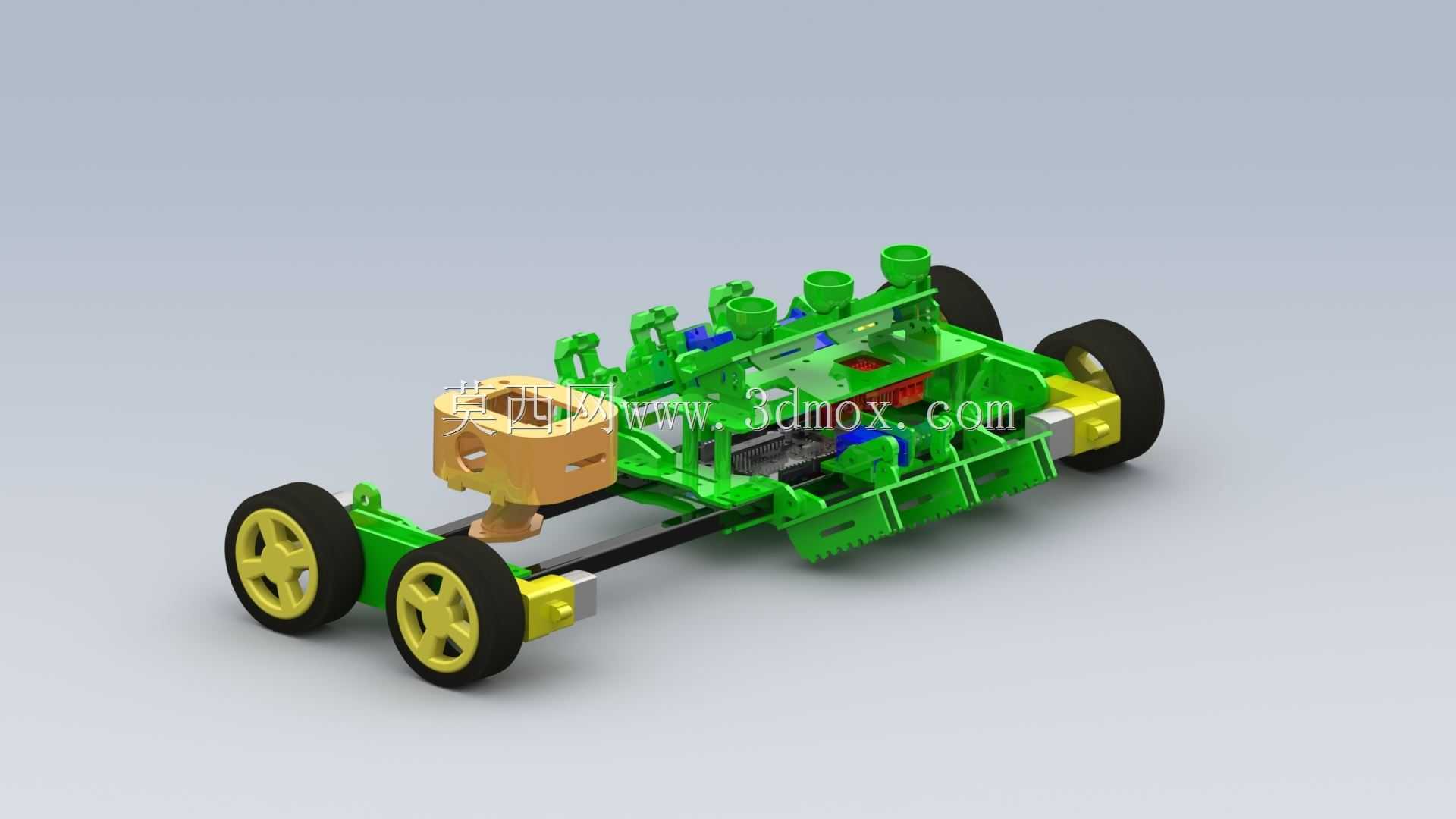

这款轮式作业设备主要面向设施农业、小规模露天育苗地块的秧苗移栽作业场景，可替代人工完成穴盘苗取苗、开沟、栽插、覆土的整套移栽工序，适配蔬菜、经济作物幼苗的田间定植作业，解决传统人工移栽效率低、株距一致性差、作业强度大的痛点。从结构设计来看，整机采用四轮轮式行走布局，前后轮组通过纵向承载梁连接，底盘框架预留了充足的执行机构安装空间，前端设置取苗承载工位，中部集成多组并行的栽插执行单元，可同时完成多行秧苗的同步定植，作业时轮组沿垄沟行进，避免碾压已整好的栽植垄面。设计过程中优先考虑了田间作业的通过性，底盘离地间隙适配常规育苗垄高，轮距可根据不同作物的垄宽要求做适配调整，整机重心沿纵向承载梁居中布置，避免田间凹凸路面行驶时出现侧倾风险。执行端的取苗机构采用夹取式结构，可适配标准穴盘的苗钵尺寸，取苗动作与行走速度做联动匹配，保证栽插株距的一致性，栽插单元配套开沟、覆土辅助结构，秧苗栽插后可自动完成根部覆土压实，无需后续人工补整。传动系统采用分仓布置，动力模块安置在底盘中部的封闭舱内，避免田间泥水、扬尘侵入传动部件，各执行机构的动力传递路径做了简化设计，减少不必要的传动环节，降低田间作业的故障概率。整机的安装边界充分考虑了设施农业的作业空间限制，整体宽度适配常规大棚的作业通道宽度，转向半径设计较小，可在棚内狭小空间完成掉头、换行操作，无需额外预留过大的回转空间。结构件多采用轻量化型材拼接，在保证结构强度的前提下控制整机重量，降低对土壤的压实程度，避免影响作物根系生长，各作业模块采用快装式连接结构，可根据不同作物的农艺要求快速更换对应规格的栽插部件，适配多种作物的移栽作业需求。
