双孔连接传动连杆结构设计

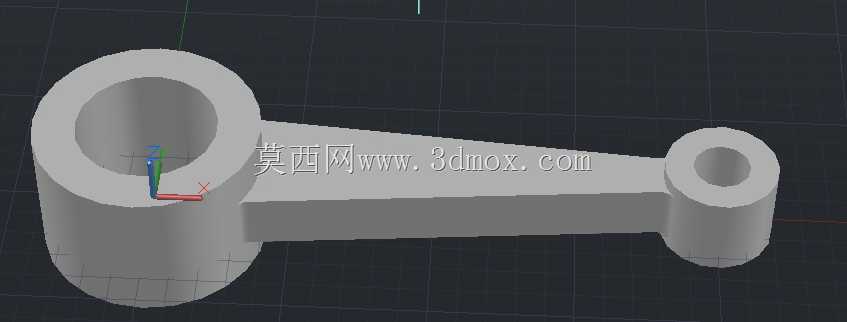

这类双端带孔的连杆结构，在轻工输送设备、小型内燃机配气机构、农用机械操纵联动系统里都有广泛应用，核心作用是在两个存在相对摆动的铰接点之间传递动力与运动，把主动端的摆动位移精准传递到从动端，完成预设的动作联动。从结构设计逻辑来看，两端的同轴圆孔是核心安装基准，大直径端的孔位通常适配直径更大的铰接销轴，对应承载更高的载荷输入侧，小直径端的孔位适配较小销轴，对应动作输出侧，两端孔的中心距是整个零件最核心的安装尺寸，直接决定了联动机构的传动比与动作行程，设计时需要严格控制两孔的平行度公差，避免安装后出现卡滞、偏磨的问题。杆身采用等截面直臂结构，没有多余的减重或造型设计，是因为这类基础传动件优先保障结构刚度，在传递往复摆动载荷时，杆身的抗弯截面模量需要满足额定载荷下的挠度要求，避免长期交变载荷下出现塑性变形，导致传动精度下降。两端的孔壁都设计了足够的轴向厚度，用来匹配铰接销轴的配合长度，保障接触应力分布均匀，减少局部压强过大带来的磨损，孔的内表面粗糙度需要达到适配铰接衬套的要求，压装铜衬套后可以形成转动副，降低铰接位置的摩擦损耗，日常维护时只需要定期加注润滑脂即可保障长期稳定运行。安装边界上，大端孔的外圆直径决定了连杆摆动时的最大回转半径，在做整机布局时需要预留足够的摆动空间，避免杆身运动过程中与周边的机架、其他传动件发生干涉，小端孔的外圆尺寸则需要匹配从动件的安装槽宽度，保证铰接后连杆端面与从动件侧壁留有合理的间隙，不会出现运动剐蹭。这类连杆的受力形式以交变拉压载荷为主，部分工况下会附带一定的弯曲载荷，所以建模时需要重点校验孔边的应力集中情况，在孔与杆身的过渡位置做合适的圆角处理，避免应力集中导致的疲劳断裂，实际生产中这类零件多采用45号钢模锻成型后做调质处理，兼顾强度与韧性，也有部分低载荷工况下会采用球墨铸铁铸造，降低加工成本。建模过程中需要先确定两端孔的中心距作为基准尺寸，再依次绘制两端孔的截面轮廓，通过拉伸生成两端的筒状结构，之后绘制杆身的截面轮廓，将两端结构连接为整体，最后添加过渡圆角、孔口倒角等工艺特征，保障模型可以直接对接后续的工程图绘制与加工编程。
