带文丘里管结构滑动闸阀结构设计

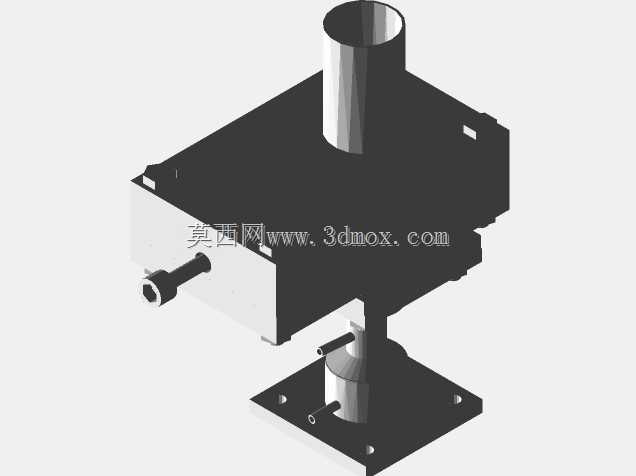

这款带文丘里管的滑动闸阀，主要面向中低压流体输送管路的通断控制场景，常见于化工流体输送、暖通水循环、粉体气力输送等工况的管路节点，相比普通平板闸阀，集成文丘里结构后可在阀后直接完成流量检测或射流负压引流，无需额外在阀后管段加装文丘里管件，能有效缩短管路安装所需的直线段长度，适配安装空间紧凑的集成化管路布局。从结构设计逻辑来看，整体采用方形主阀体搭配上下垂直通流的布局，顶部为上游流体接入端，采用直筒式接口可适配快装卡箍或焊接法兰连接，底部通过方形安装法兰实现阀件与基础支架或下游管路的固定，安装法兰上预留四个对称布置的螺栓过孔，可匹配常规DN80-DN100通径管路的安装孔距，安装时需保证阀杆操作侧预留不小于150mm的操作空间，满足手动扳动阀杆完成闸板启闭的操作需求。侧置的水平阀杆直接驱动阀体内的滑动闸板做直线往复运动，实现流道的通断控制，闸板与阀座的密封面采用平行贴合结构，相比楔式闸阀加工难度更低，滑动过程中无卡滞风险，适配含少量固体颗粒的流体输送工况，不会因颗粒卡塞导致闸板无法闭合。阀体侧面预留的小口径接口为文丘里管的取压接口，可直接连接差压变送器实现管路流量的实时监测，无需额外在管段开孔焊接取压座，减少管路现场施工的焊接工作量，也避免了现场焊接带来的管路变形、焊渣残留等问题。文丘里管集成在阀体下游出口段，收缩段、喉道、扩散段的型线按照经典文丘里管的水力参数设计，喉道处的流速稳定，取压测量的流量数据误差可控制在1.5%以内，满足常规工业管路的流量监测精度要求。整体结构的外轮廓无尖锐凸起，所有边角均做了R3-R5的倒角处理，既避免安装过程中磕碰划伤操作人员，也能减少阀体表面的积灰积液，适配有洁净要求的车间管路安装场景。在建模过程中，各部件的配合公差按照机械设计手册中阀件的配合要求选取，阀杆与阀体的配合采用H8/f7间隙配合，既保证阀杆滑动顺畅无卡滞，也能避免配合间隙过大导致的流体外漏风险，闸板与阀座的密封面预留0.1-0.2mm的研磨余量，实际生产中可通过配研保证密封面的贴合度，满足低压工况下的零泄漏要求。
