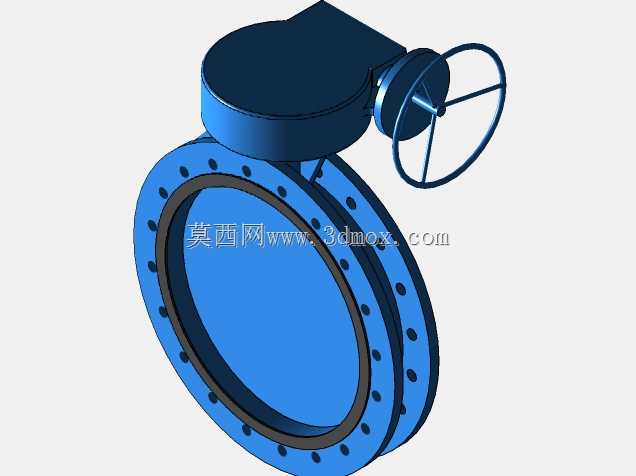

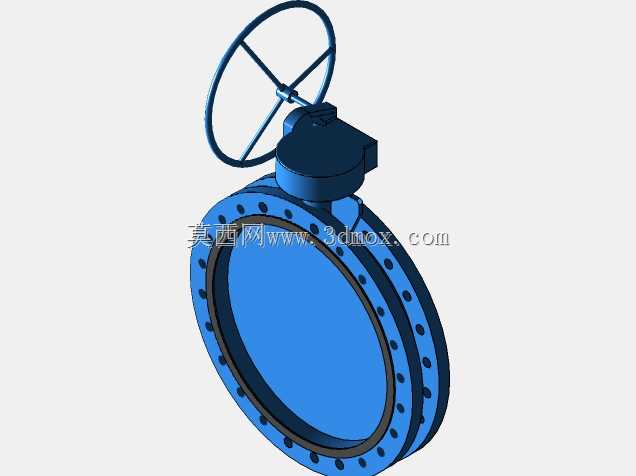

齿轮驱动法兰式哈科哈夫蝶阀结构

在市政给排水、化工流体输送、暖通空调循环水系统的管线上，这类齿轮驱动的哈夫式蝶阀是常用的流体截断与调节部件，区别于普通对夹蝶阀，哈夫结构的阀体采用分体对合设计，在老旧管线改造、不停输加装阀门的场景下有独特适配性，无需完全截断管线即可完成阀体安装，大幅降低管线改造的施工成本与停机影响。从结构设计来看，顶部的齿轮驱动机构采用蜗轮蜗杆传动副，手轮输入的扭矩经过蜗轮副减速放大后，带动阀杆转动，驱动阀板在0-90度范围内回转，实现阀门的启闭与开度调节，相比手柄驱动的蝶阀，齿轮传动结构能大幅降低操作力矩，即使在大口径、高压力等级的管线上，操作人员也无需借助额外加力杆即可完成启闭操作，同时蜗轮副自带的自锁特性可以避免阀板受流体冲击发生自偏转，保证开度稳定。阀体采用双法兰连接结构，法兰端面的密封水线、螺栓孔排布严格匹配对应压力等级的管道法兰标准，安装时只需与管线法兰对齐后穿入连接螺栓、均匀压紧密封垫片即可完成固定，安装边界清晰，不需要额外定制过渡连接件。哈夫式的阀体分合面采用径向密封结构，对合后通过周向布置的螺栓锁紧，保证阀体在额定工作压力下不会发生介质渗漏，这种分体结构也给后期阀板、密封圈的更换维护提供了便利，不需要将整个阀体从管线上完全拆下，只需松开哈夫连接螺栓即可拆开阀体完成内部易损件的更换。阀板采用流线型偏心结构设计，在开启过程中阀板密封面会快速脱离阀座密封面，大幅减少密封面之间的摩擦磨损，延长密封件的使用寿命，全开状态下阀板的流阻系数远小于普通中线蝶阀，能降低管线输送过程中的压损，减少流体输送的能耗。设计过程中需要重点校核齿轮传动副的齿面接触强度与齿根弯曲强度，保证在最大操作力矩下齿轮不会发生断齿或过度磨损，同时要核算阀杆的抗扭强度与阀体的承压强度，确保在额定工作压力下阀体不会发生变形导致密封失效，法兰螺栓孔的位置度公差需要严格控制，避免现场安装时出现螺栓无法穿入的问题，手轮的操作高度设置符合人体工程学要求，操作人员站立状态下即可轻松完成操作，不需要额外搭设操作平台。
