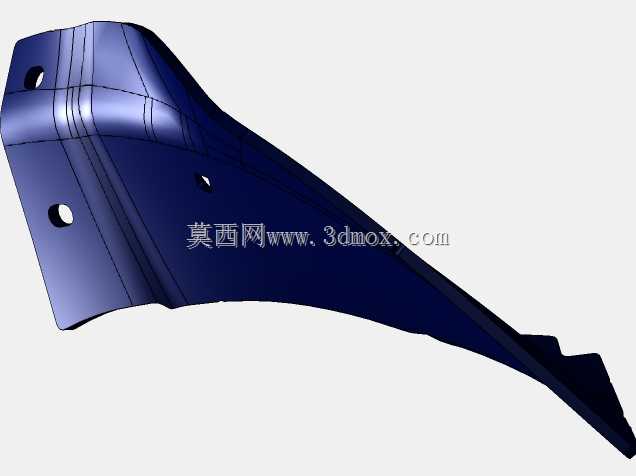

约翰迪尔转子螺旋叶片结构设计

该部件为约翰迪尔农机转子配套的螺旋叶片，主要应用于旋耕机、秸秆还田机等农田作业设备的转子总成，直接参与土壤切削、秸秆抛送还田的核心作业环节，作业过程中需持续承受土壤砂石的磨粒磨损、作物根茎的冲击载荷，是决定农机作业碎土率、秸秆抛撒均匀度的核心易损部件。设计阶段首先结合转子的额定作业转速、作业幅宽参数，确定叶片的螺旋升角取值，该角度经过多轮田间试验校准，既保证作业时土壤与秸秆能沿叶片曲面顺畅滑移抛送，避免物料缠堵卡滞，又能控制叶片切削土壤时的阻力矩，降低配套动力的负载波动，减少作业过程中的整机振动。叶片整体采用变曲率曲面构型，从安装端到自由端的曲面弧度逐步过渡，安装端设置三个定位安装孔，孔位公差严格匹配转子筒身的安装基准，安装时贴合转子筒壁的弧面与筒身外径完全吻合，保证焊接或螺栓连接后的结构同轴度，避免转子高速旋转时出现动不平衡量超标的问题。靠近安装基座的区域做了局部加厚处理，该区域是作业过程中应力集中最明显的位置，加厚设计可抵消切削冲击带来的应力峰值，降低叶片根部断裂的失效概率；叶片自由端边缘做了斜切倒角处理，可减少入土瞬间的冲击阻力，同时避免边缘应力集中导致的崩口磨损。叶片上的安装孔均做了沉台设计，螺栓紧固后头部不会突出叶片工作面，防止作业过程中螺栓头部挂草缠藤，也能减少螺栓受物料直接冲刷导致的松动磨损。曲面设计过程中充分考虑了物料的滑移轨迹，整个工作面无突兀的折角或凹陷，避免作业时湿土、碎秸秆粘附堆积在曲面局部，导致转子负载增大、抛送效率下降。从安装边界来看，叶片安装后与转子两端的侧板间隙控制在合理范围，既不会因间隙过小出现运动干涉，也不会因间隙过大导致物料从缝隙漏抛，影响作业效果。叶片的外形长度匹配转子单圈螺旋的排布间距，多片叶片沿转子筒身螺旋排布后可形成连续的螺旋工作面，作业时实现连续切削、均匀抛送的作业效果，针对不同土壤质地的作业场景，该叶片的曲面曲率可做适应性微调，黏重土壤区域可适当增大螺旋升角提升抛送能力，沙质土壤区域可适当减小升角提升切削稳定性，整体结构兼顾了耐磨性能、作业效率与安装适配性，可直接用于同型号农机转子的配件替换，也可作为同类农机转子叶片设计的参考构型。
