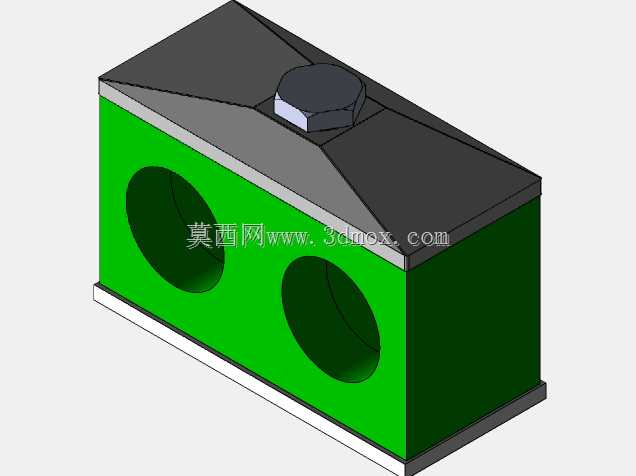

22毫米规格双孔卡接式杜普拉结构件

在小型流体管路布设、低压气动回路搭建以及桌面级实验装置组装场景中，这类小规格卡接构件的使用频率极高，它不需要额外的法兰转接或者螺纹攻丝工序，能直接卡入对应规格的硬质管路外壁，靠顶部的锁紧旋钮实现径向压紧，完成两段管路或者管路与设备接口的快速对接。从结构设计来看，主体采用方箱式承载结构，两个同轴贯通的圆孔作为管路穿接通道，孔壁做了微小的倒角处理，既方便管路插入时的导向，也能避免锐边割伤管路外壁的密封层；顶部的斜向收边结构并非单纯的造型处理，而是给顶部的锁紧旋钮留出了操作空间，当旋钮下压锁紧时，斜面上的受力筋能把锁紧力均匀传导到两个孔位的压紧弧面上，不会出现单侧压紧力不足导致的渗漏问题。22毫米的通径规格刚好匹配常用的小尺寸气动软管、实验用PVC流体管路，安装时不需要预留过大的操作空间，主体底部的平直安装边可以直接贴附在安装基板表面，用两个小规格自攻螺丝或者卡扣就能完成固定，不会因为管路振动出现构件移位的情况。设计时特意把锁紧旋钮的高度控制在主体顶面以上12毫米范围内，旋钮表面做了滚花防滑处理，徒手就能完成锁紧和松开操作，不需要借助扳手等额外工具，在狭小的设备内部空间操作时也不会和周边的其他构件发生干涉。主体的壁厚做了差异化设计，孔位周边的壁厚比侧壁厚1.5毫米，抵消长期锁紧带来的应力形变，顶部的斜面结构和侧壁采用圆弧过渡，避免应力集中导致的构件开裂，整体结构没有多余的装饰性特征，所有外形结构都服务于安装便捷性和锁紧可靠性，在低压工况下能长期稳定保持连接密封性，拆装重复使用次数能达到百次以上，不会因为多次拆装出现锁紧力衰减的问题，非常适合需要频繁调整管路布局的实验装置、小型自动化设备的气路连接场景使用。
