手动翻车机用辐条式泥轮结构设计

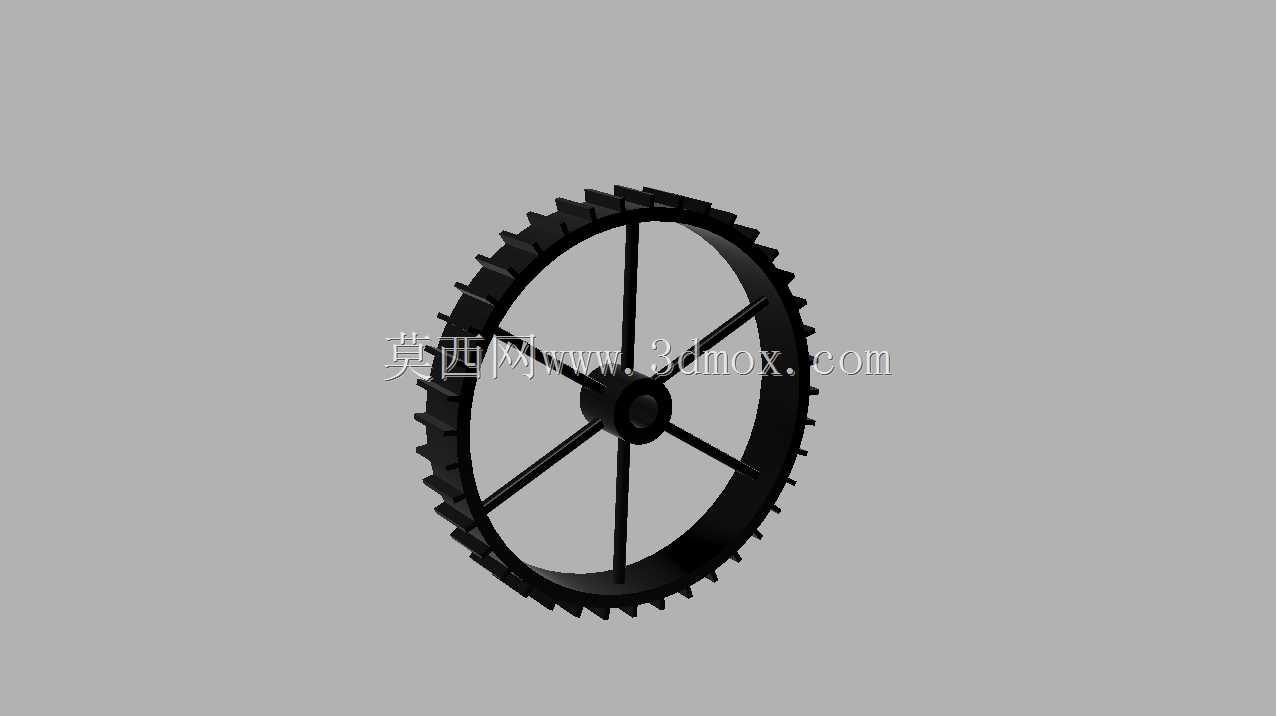

这款泥轮主要适配小型手动翻车机的行走传动场景，在厂区散料短驳、工地土方短途转运、农田有机肥转运等需要人力推动的窄轨运输作业中，作为行走端的核心承载部件使用，轮缘外侧的齿状结构可与配套的轨道齿条啮合，避免湿滑轨道面出现打滑空转的问题，相比光面行走轮，在沾附泥污、轨道有少量积渣的工况下，啮合传动的可靠性提升明显。设计时优先考虑了手动作业的省力需求，整体采用辐条式镂空结构，在保证轮体径向承载强度的前提下，尽可能削减了非受力区域的材料冗余，整轮重量控制在人力推行可轻松带动的区间，长时间作业时不会额外增加操作人员的体力负担。轮体中心的安装轴孔采用等径通孔设计，适配常规直径的翻车机转轴，轴孔周边做了加厚凸台处理，可分散转轴传递的径向载荷，避免长期承重后轴孔位置出现应力开裂。轮缘的齿形做了大倒角过渡处理，啮合过程中不会出现卡滞跳齿的问题，即使轨道齿条存在少量安装偏差，也能顺利啮合传动，降低了现场轨道的安装精度要求。六根等角度分布的辐条采用矩形截面结构，相比圆形辐条抗扭抗弯性能更优，在翻车机满载偏载的情况下，辐条可均匀分散轮缘传递的载荷，不会出现单根辐条过载断裂的问题。轮体的安装边界做了通用性适配，轮辐内侧预留了足够的安装间隙，可兼容常规的轴端挡圈、锁紧螺母等固定件，不需要额外定制配套的紧固件，现场维护更换时可直接替换原有同规格轮体，不需要对翻车机机架做额外的改造加工。齿顶到轮体内圈的径向尺寸经过反复校核，既保证了轮缘的结构强度，也控制了整轮的外径尺寸，适配常见的窄轨手动翻车机的机架安装空间，不会出现轮体与机架侧板刮蹭的问题。
