罗伯克斯矫直机操作手柄结构设计

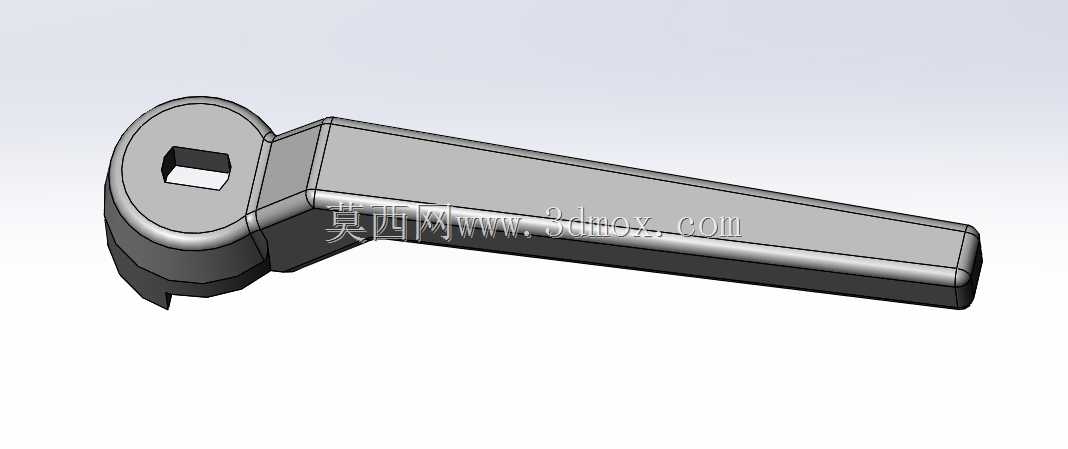

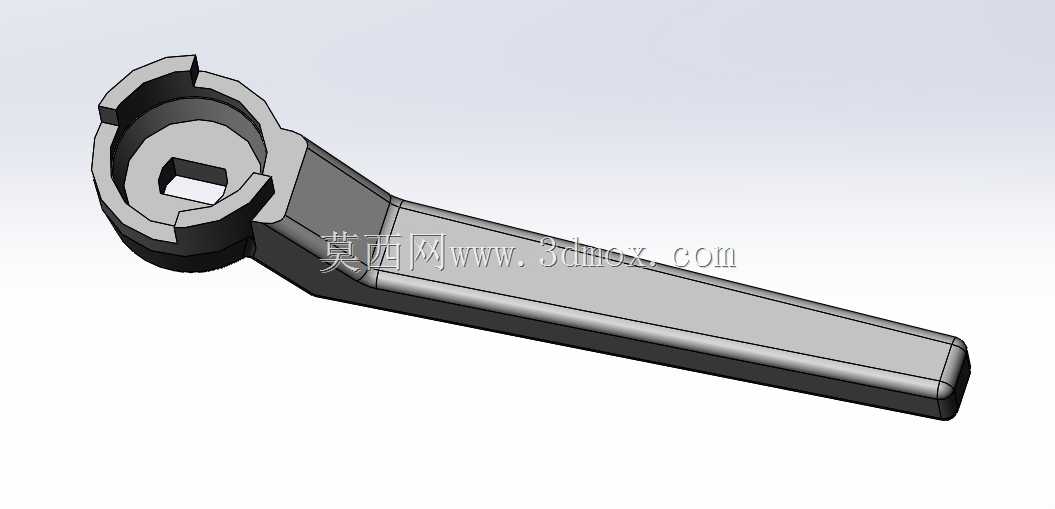

在金属棒材、线材精整加工产线中，矫直设备是保障成品直线度的核心工序装备，操作手柄作为设备上直接与操作人员交互的部件，其结构合理性直接影响日常调机、作业切换的操作效率与使用可靠性。这款适配罗伯克斯矫直机的操作手柄，在设计阶段充分结合了矫直工位的实际操作工况，首先考虑到矫直机日常需要频繁调整压辊间隙、切换调平档位，手柄握持段采用了长条形渐变截面设计，从安装端到握持末端做了厚度收窄与边缘圆角过渡，既保证了足够的力臂长度，操作人员扳动时无需施加过大的握持力即可完成锁紧、档位切换动作，又避免了锐边棱角长时间操作造成的手部硌伤。安装端采用带内四方孔的回转基座结构，与设备上的调节转轴直接配合，基座外侧做了加厚凸缘设计，能够承受扳动过程中产生的径向扭矩，避免长期受力出现安装孔开裂、基座变形的问题。从安装边界来看，手柄回转基座的外径与握持段的长度经过匹配校核，扳动全程不会与矫直机的机架护板、相邻调节旋钮产生运动干涉，基座下方的限位凸台能够与设备上的定位槽配合，在手柄扳动到锁紧档位时提供明确的到位反馈，避免操作人员误判锁紧状态导致设备运行中压辊松动。设计过程中没有采用多余的装饰性结构，所有曲面过渡都服务于受力传导与操作便利性，握持段的上下表面做了微弧面处理，贴合人手握持时的掌心轮廓，即使佩戴劳保手套操作也能获得足够的摩擦力，不会出现打滑脱手的情况。这类操作手柄虽然属于设备上的小型配套部件，但在结构设计时需要充分结合整机的操作空间、操作频率、受力载荷来确定尺寸参数，若力臂过短会导致操作费力，力臂过长则容易在设备运行过程中被剐蹭碰撞，甚至引发误操作；安装孔的配合公差也需要与调节转轴匹配，间隙过大会导致扳动时存在空行程，间隙过小则会出现装配困难、长期使用后锈蚀卡滞的问题。这款手柄的结构设计充分平衡了操作手感、结构强度与安装适配性，能够满足矫直设备在车间多尘、频繁操作的工况下长期使用，也可作为同类型调平、锁紧操作工位的操作件选型参考，建模过程中对各过渡圆角、安装孔位的尺寸都做了参数化处理，可根据不同设备的安装轴尺寸、操作空间需求快速调整对应参数，适配不同型号的金属加工设备操作需求。
