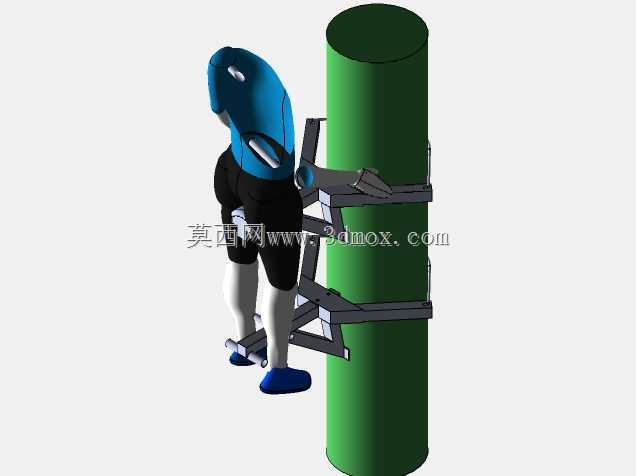

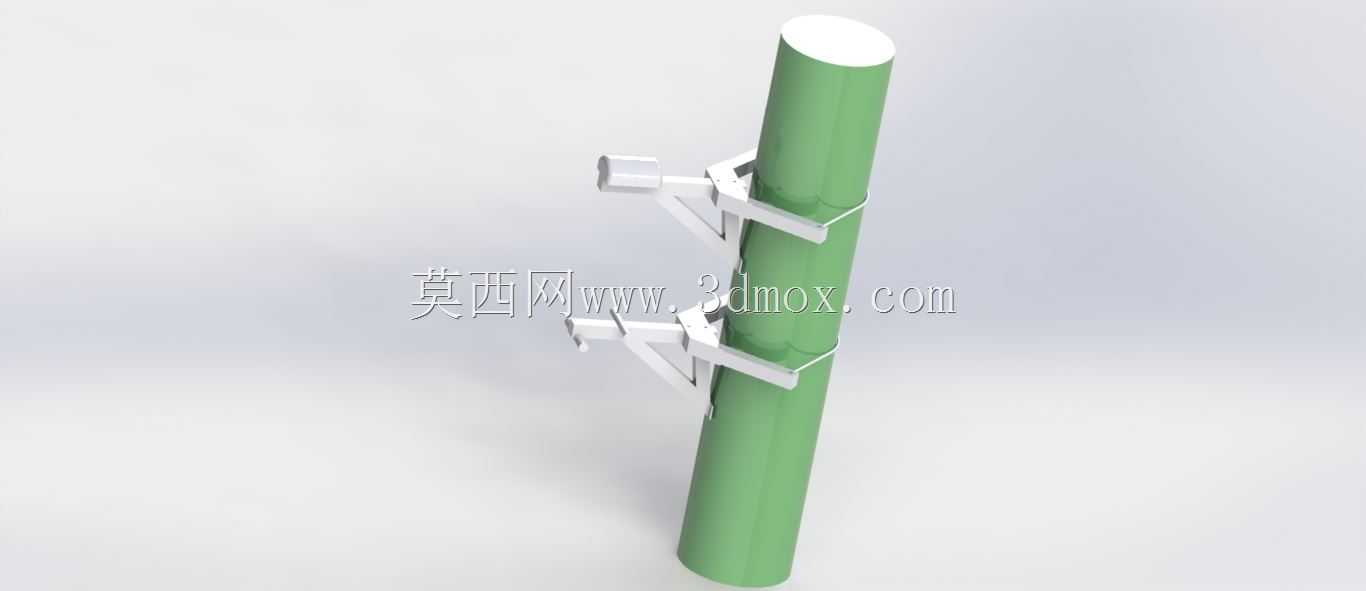

抱杆式攀爬作业辅助爬树装置结构

这类抱杆攀爬装置主要面向园林修枝、电力杆检修、户外杆上作业场景，替代传统脚扣、登高板的部分使用场景，尤其适配表面相对光滑的圆柱类杆体，包括树木、水泥杆、金属立杆等场景的登高作业需求。从结构设计来看，装置采用上下两组对称布置的夹持抱臂结构，每组抱臂通过铰接连杆实现联动，当作业人员施加向下的踩踏作用力时，连杆机构会带动抱臂同步收紧，依靠抱臂内侧与杆体表面的摩擦力实现锁止承重，松开作用力向上提拉时，抱臂会自动张开一定间隙，可沿杆体顺畅滑动，实现交替攀爬的动作逻辑。设计过程中重点考量了夹持力与杆径适配范围，抱臂的开合行程覆盖常规作业场景下的多数圆柱杆直径，铰接点的位置经过受力校核，确保在额定承重范围内，抱臂对杆体的正压力足够产生不打滑的静摩擦力，同时不会因夹持力过大导致杆体表面损伤，或是装置卡滞无法滑动。装置的安装没有复杂的预装要求，作业前只需将上下两组抱臂张开套入目标杆体，调整初始位置确保两组抱臂处于错开的受力状态，即可开始攀爬作业，不需要额外在杆体上预设固定点或辅助连接件，适配野外无预装条件的作业环境。外形结构上，整体采用对称式布局，所有受力构件均布置在杆体单侧，不会在杆体周向形成过大的外廓尺寸，作业时不会与杆体周边的树枝、线缆等障碍物产生干涉，抱臂的接触部位做了圆弧过渡处理，贴合圆柱杆体的曲面外形，避免应力集中导致的构件变形。从受力传递路径来看，作业人员的体重通过踩踏部位传递到连杆铰接轴，再通过连杆分解为抱臂的抱紧力与沿杆体向下的分力，力的传递路径短，没有冗余的传力构件，整体结构重量控制在单人可携带的范围内，适合户外移动作业时随身转运。设计时还考虑了不同工况下的适配性，针对表面摩擦系数不同的杆体，抱臂的接触端面可更换不同摩擦系数的衬垫，不需要改动主体结构即可适配湿滑杆面、带树皮的树干等不同作业面，装置的活动铰接部位预留了润滑间隙，长期户外使用也不会因锈蚀出现卡滞问题，整体结构没有复杂的电控或液压元件，纯机械结构的可靠性更高，维护成本更低，适合野外复杂环境下的长期使用。
