框架式液压压装成型设备结构设计

做这套框架式液压压合设备的三维结构时，最先要锚定的是中小型零部件压装、板材校形、小型塑件压制这类车间常见的加工场景，毕竟这类设备多布置在机加工工段的边角区域，不需要大吨位压机的深基坑，对安装地面的承重要求也相对友好。建模初始阶段先确定整体安装边界，整体占地控制在长1.8米、宽1.2米、高2.4米的范围内，底座采用加厚钢板焊接的箱式结构，预留四个M24的地脚螺栓安装孔，方便后期设备就位后的调平固定，避免压合作业时出现机身晃动影响加工精度。

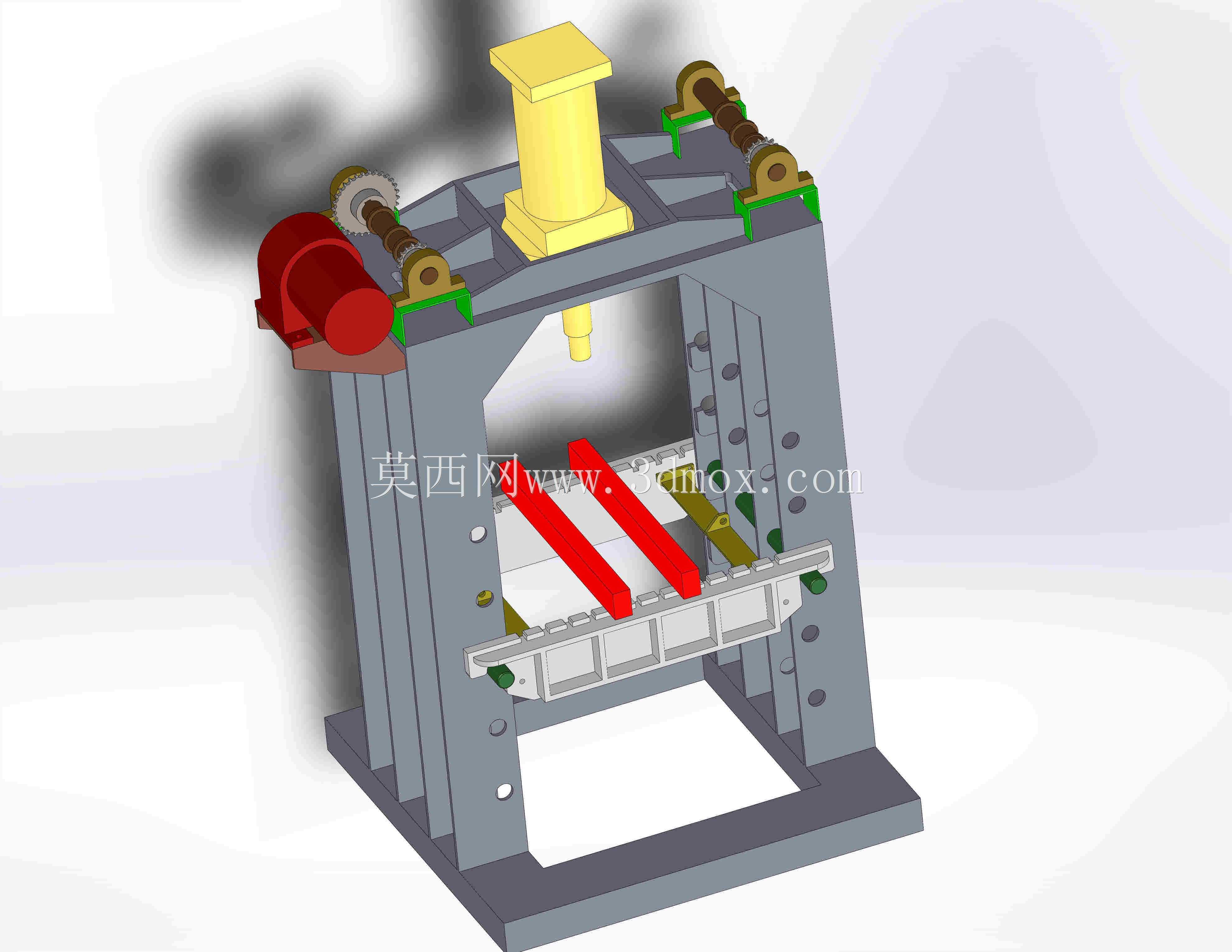

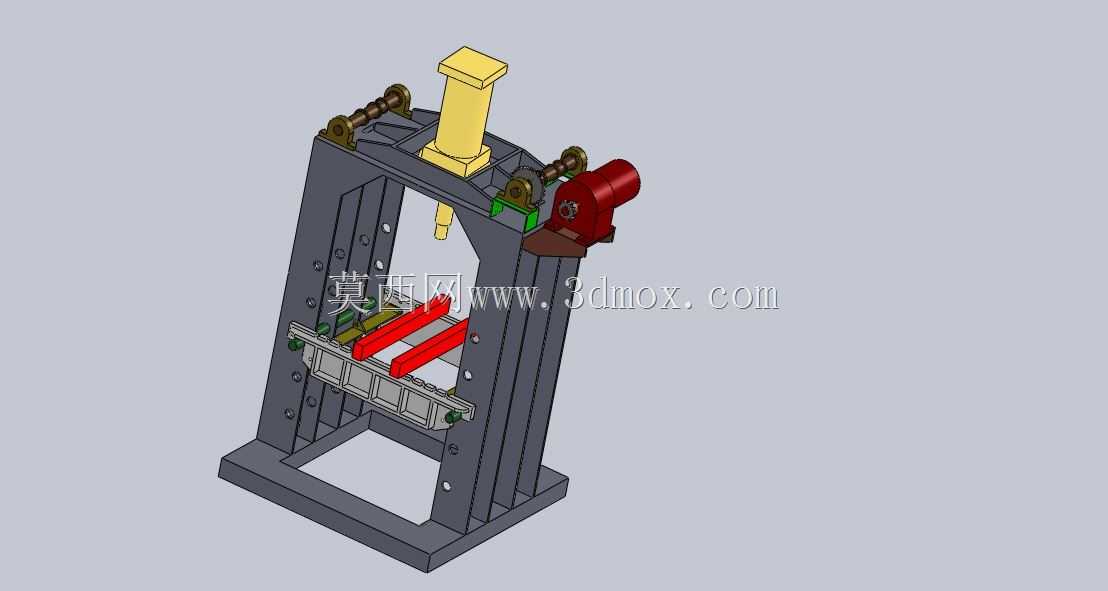

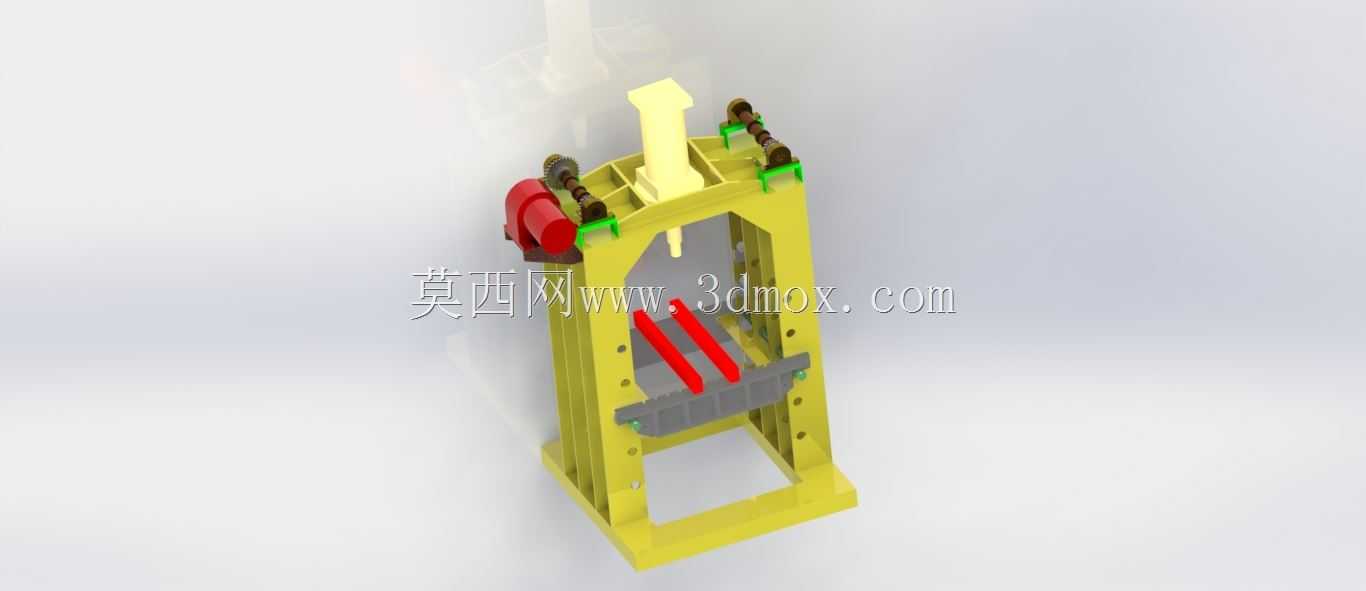

结构设计上采用双立柱龙门框架形式，相比单柱悬臂式压机，双侧导向的结构抗偏载能力更强，压头下行过程中两侧的可调式导向铜套能抵消压装时的侧向力，保证压头垂直精度控制在0.1mm/m以内。主油缸布置在框架上横梁的中心位置，缸径选125mm规格，额定输出压力能到20吨，足够覆盖日常小型轴承压装、薄钢板校平、粉末件压制成型的工艺需求。两侧立柱上加工有等距的T型槽，用来安装可调节的下工作台支撑挡块，能根据加工工件的高度快速调整下工作台的安装位置，不用额外制作适配工装就能兼容不同高度的工件加工。

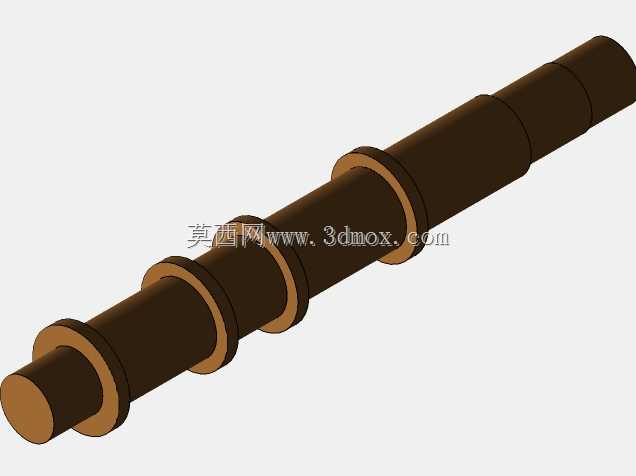

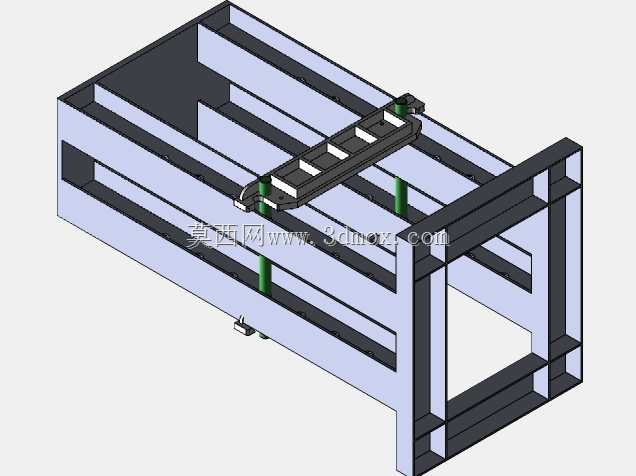

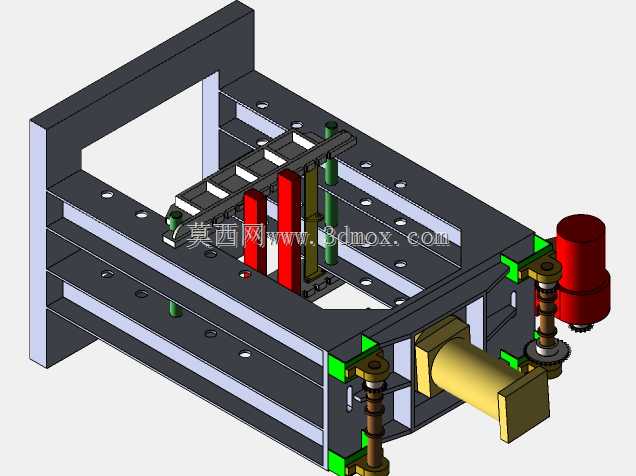

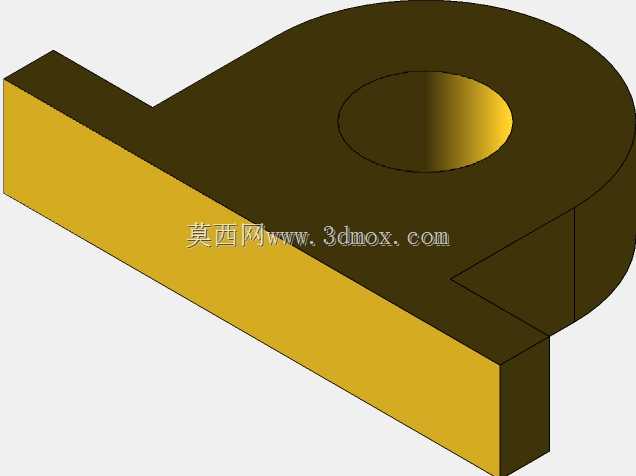

建模的时候先从底座的焊接件开始画，先拉伸出底座的主体轮廓，再逐一添加内部的加强筋板、地脚安装凸台、立柱连接的定位止口，保证底座和立柱连接的位置有足够的配合精度，避免后期装配出现错位。之后搭建两侧的立柱结构，要注意立柱上导向套安装孔的同轴度约束，两个导向孔的中心连线必须和主油缸的中心轴线重合，偏差控制在0.05mm以内，不然压头下行会出现卡滞。上横梁部分除了主油缸的安装法兰，还要预留油缸的油路安装空间、行程限位开关的安装位，两侧的蜗轮蜗杆调节机构是用来带动下工作台升降的，建模时要把蜗杆的传动副、手轮连接位、锁紧机构都逐一装配到位，保证调节时传动顺畅，到位后能通过侧边的锁紧块锁死位置，避免压装时工作台下滑。

压头部分和主油缸活塞杆采用法兰连接，压头下端预留T型槽，方便安装不同规格的压装胎具，下工作台表面同样加工有T型槽阵列，用来固定工件或者配套的下模。机身侧面布置的电机是给液压站提供动力的？不对，这套结构里侧边的红色驱动部件是辅助调节的动力单元，建模时要注意驱动轴和两侧蜗杆的连接同轴度，添加装配约束时要保留转动副的间隙，模拟实际装配时的公差配合，避免模型出现过约束导致运动仿真时卡死。最后做外观配色的时候，主体机架采用工业灰的涂装，运动部件比如压头、调节手轮部分用醒目的黄色、红色做区分，符合车间设备的安全配色规范，也方便后期操作人员快速识别操作部件。整个建模过程要反复核对各个部件的干涉情况，尤其是压头全行程下行时，和下工作台、立柱导向套、两侧调节机构的位置关系，确保全行程范围内没有硬干涉，油路、电路的走线空间也要提前预留，避免后期实际装配时出现管线和运动部件刮蹭的问题。
