生产线滚筒限位挂钩锁紧机构

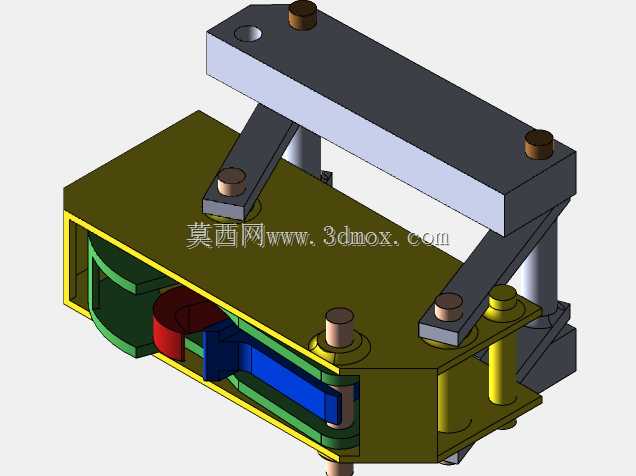

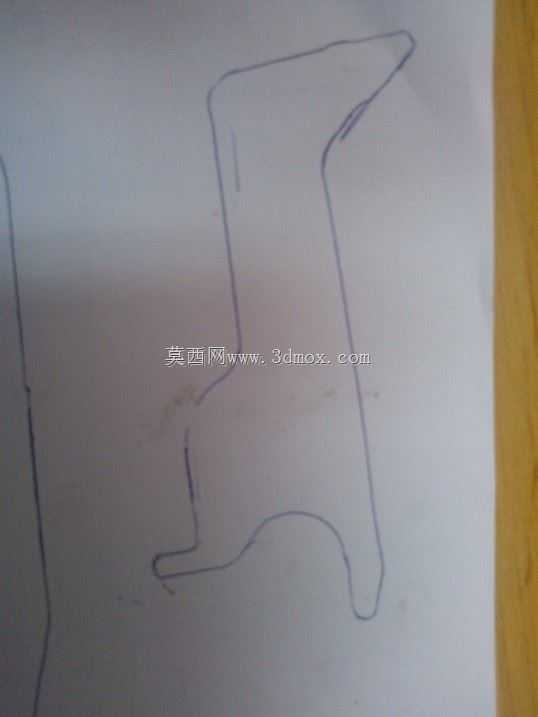

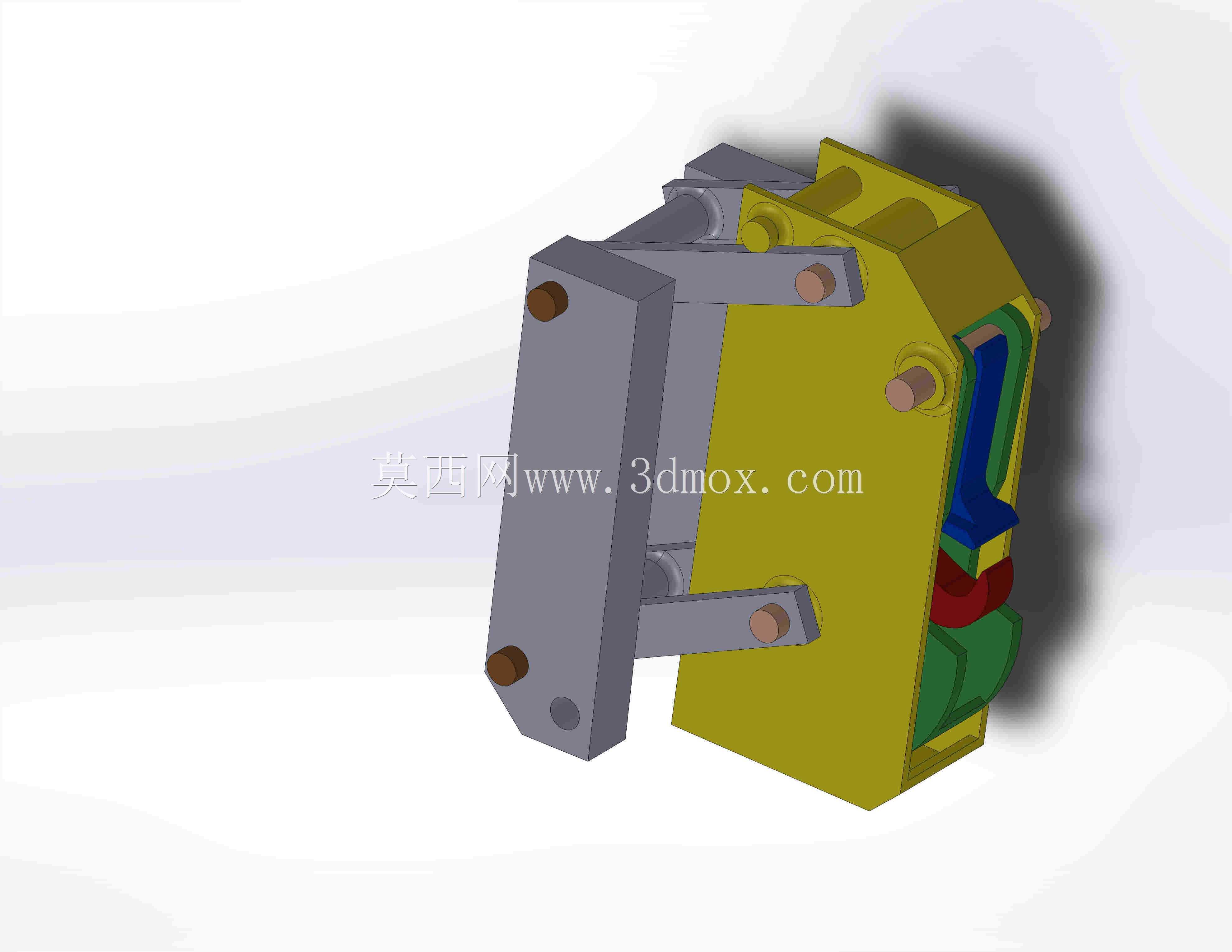

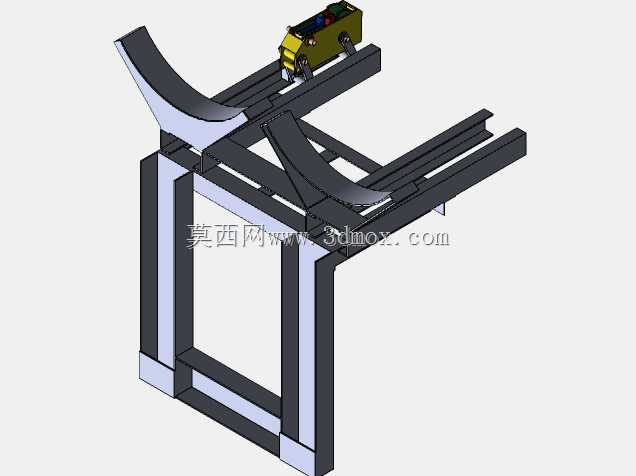

　　这款挂接机构主要应用在带式、辊筒输送线的工位止挡、快换工装挂载场景，不少组装线的工装板随行夹具、分拣线的物料载具临时固定，都会用到这类结构。从结构组成来看，整套机构分为固定安装座、活动摆臂、锁止卡扣、复位弹性件几个核心部分，固定安装座采用加厚钢板折弯焊接成型，安装面预留四个沉头螺栓孔，适配行业通用的40系列铝型材、50方钢机架的安装孔距，不需要额外加工转接板就能直接固定在机架侧方，安装座的厚度控制在12mm，突出机架的总厚度不超过65mm，不会和输送面的工装板、通行的物料盒产生运动干涉。活动摆臂采用双支点铰接设计，两个铰接点的同轴度公差控制在0.02mm以内，摆臂转动时没有卡滞旷量，前端的挂钩型面做了15度的导入倒角，

　　对接挂载件时不需要人工精准对位，只要挂载件靠近到挂钩前方5mm范围内，摆臂就能顺着导入角自动滑入锁止位置，锁止后挂钩的承力面做了铣平处理，接触面积达到280平方毫米，单组挂钩的额定静承载能达到80kg，完全满足常规工装载具、小型工件的挂载需求。锁止卡扣集成在摆臂的侧方，采用弹簧顶紧的常锁设计，没有外力触发时卡扣会牢牢卡在安装座的限位槽内，不会因为输送线运行的振动、工件碰撞出现意外脱开的情况，解锁时只需要按压卡扣尾部的凸起拨片，摆臂就能在扭簧的作用下自动向上抬起，释放挂载的工件，整个解锁动作单手握持就能完成，操作行程不超过20mm，工位操作时不需要大幅度抬手，能有效降低重复操作的疲劳感。设计过程中特意做了运动间隙的冗余设计，

　　摆臂和安装座之间预留了0.5mm的活动间隙，车间内常见的粉尘、细小切削碎屑落到铰接位置时，也不会造成摆臂卡滞，所有铰接位置都采用自润滑铜套作为转动副，不需要定期加注润滑脂就能满足三年以上的日常使用需求，适配大部分制造业车间的日常维护节奏。挂钩的工作行程做了限位设计，摆臂抬起的最大角度为32度，不会因为过度翻转碰撞到周边的传感器、管线等附属配件，整套机构的外露棱边都做了R2的倒角处理，没有尖锐的毛刺飞边，操作人员误碰时也不会造成划伤，完全满足车间设备的安全设计规范。
