十字正交双轴双向直线滑动导向机构

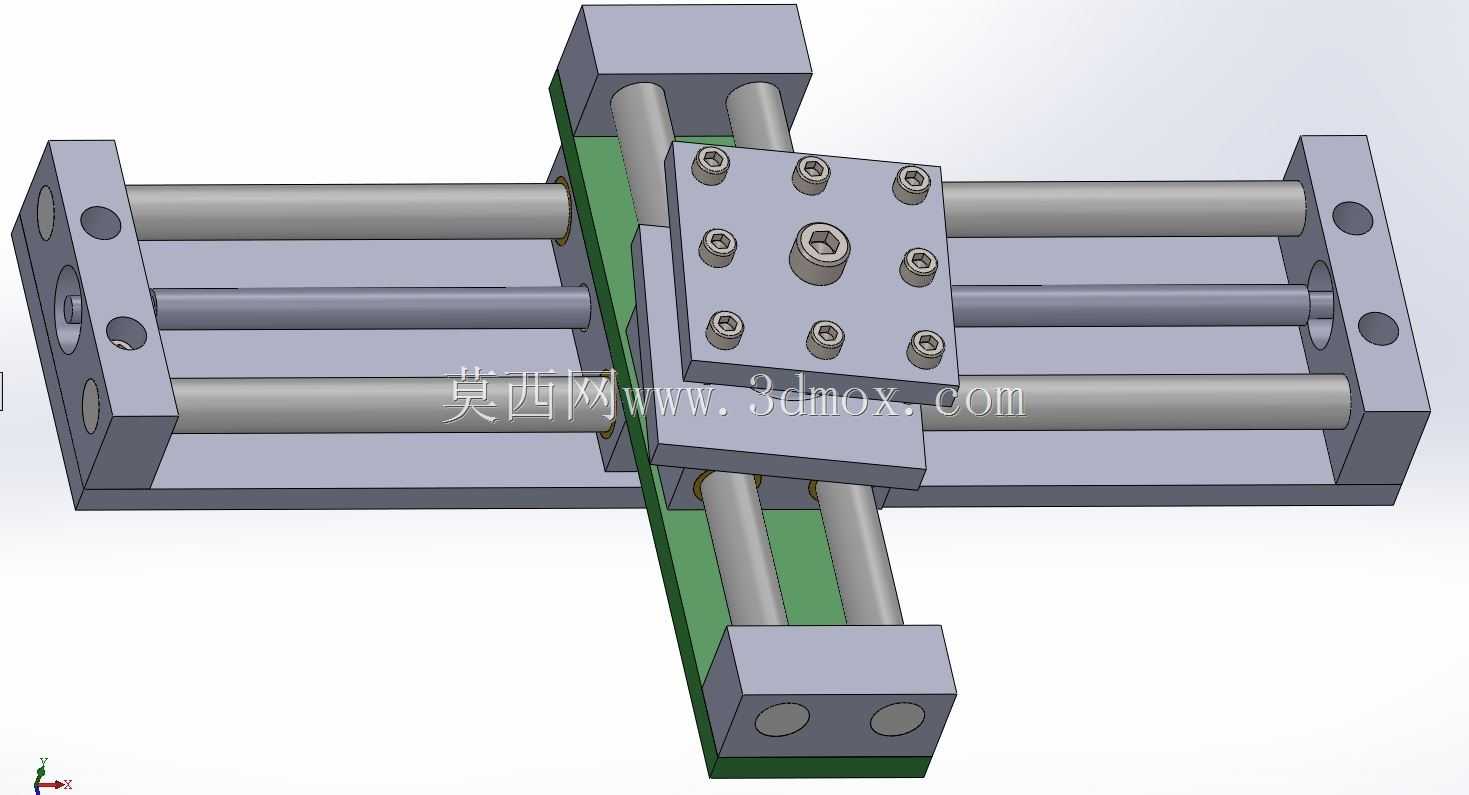

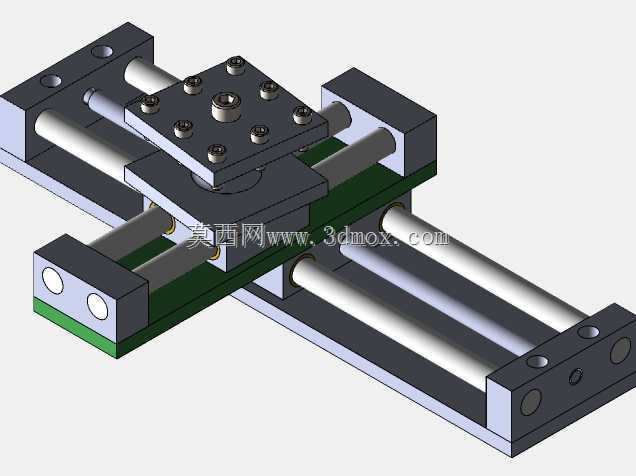

　　这套十字正交布置的双向滑动导向机构，核心采用两组垂直交叉的光轴导向副，可实现平面内X、Y两个正交方向的独立往复滑动，在小型自动化装配工位、检测设备的点位调整、实验工装的位置微调场景中应用广泛，能够为末端执行件提供稳定的双维度直线运动支撑。从结构设计逻辑来看，两组导向单元分别承担单方向的运动导向，水平方向的导向组件采用三根平行光轴作为导向支撑，相比双光轴结构抗偏载能力更强，可承受滑动座上挂载件带来的侧向倾覆力矩，避免运动过程中出现卡滞、爬行问题；垂直方向的导向组件采用两根平行光轴，通过连接滑板与水平滑动座实现刚性连接，运动时垂直方向的滑座可沿自身光轴往复，同时随水平滑座完成横向位移，两个方向的运动互不干涉，

　　可根据驱动源配置实现单动或联动动作。滑座部分采用分体式压板结构，通过内六角螺钉实现导向套的预紧固定，这种设计既可以补偿加工过程中带来的装配间隙，也方便后期维护时更换磨损的导向衬套，无需整体拆解整个模组；端部的支撑座采用一体式块状结构，光轴安装孔采用同轴度公差控制，保证同一组导向光轴的平行度要求，避免安装误差导致的滑动阻力增大。安装边界方面，水平方向导向单元的总长度可根据实际行程需求调整，支撑座端面预留有安装通孔，可直接通过螺栓固定在设备台面或工装基板上，垂直方向的支撑座同样预留安装位，可根据使用需求选择固定端或增加额外的执行元件接口。设计过程中需要重点控制两组导向轴的空间垂直度，若垂直度偏差超出允许范围，

　　会导致两个方向运动时产生附加阻力，加速导向衬套的磨损，同时滑座的连接面需要保证平面度要求，避免螺钉锁紧后导致滑座变形影响滑动顺畅度。这类滑动机构没有集成驱动元件，使用时可根据负载大小、运动速度需求搭配气缸、丝杠、同步带等不同驱动方式，适配不同节拍的生产场景，相比集成式的线性模组，结构更简单，改造成本更低，适合非标高精度要求的工装设备使用。
