马蹄铁形环形限位安装基座结构

项目分类:3D模型 发布时间:2021-08-17 ID:237657
  • 马蹄铁形环形限位安装基座结构
  • 马蹄铁形环形限位安装基座结构

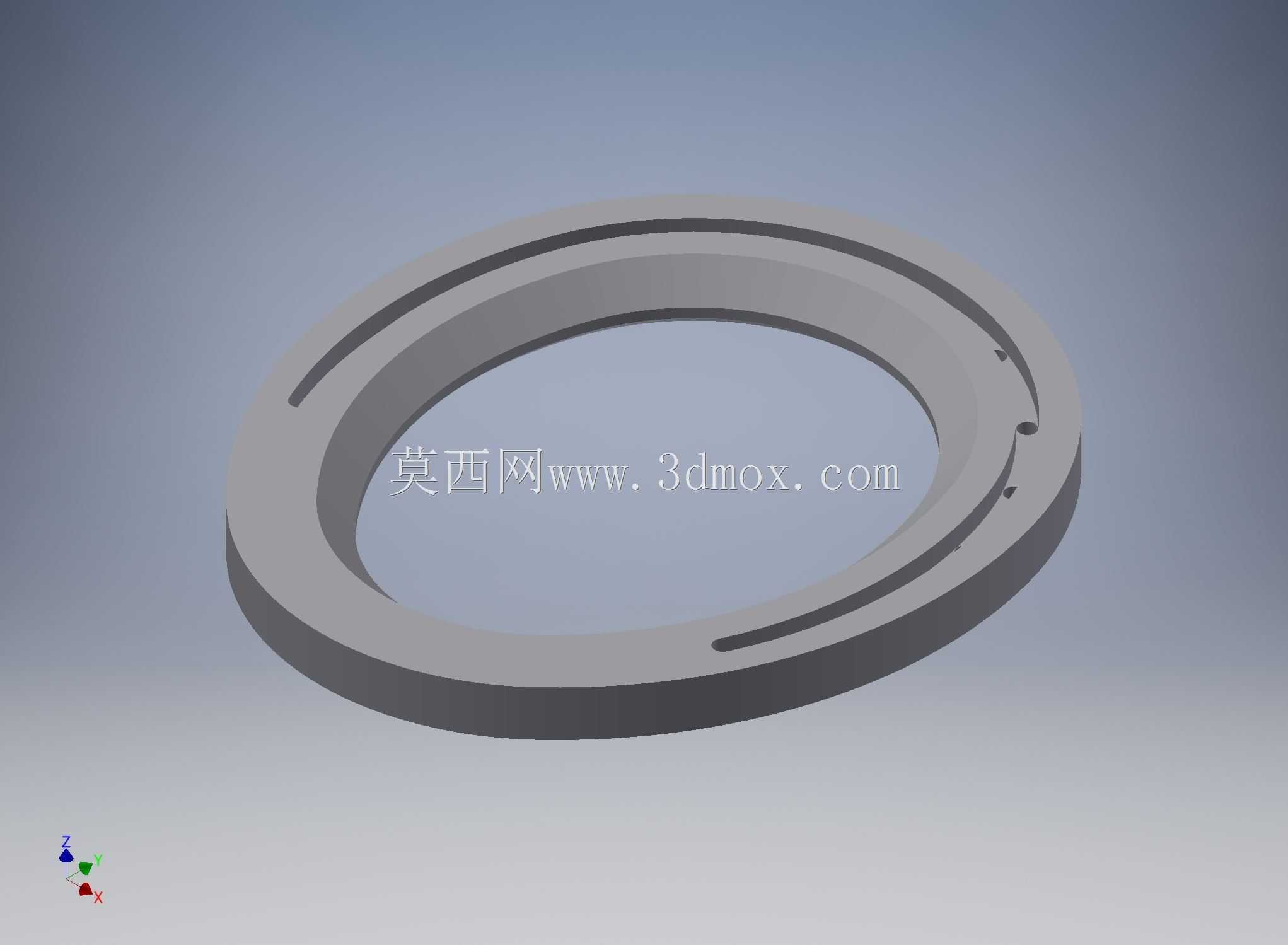

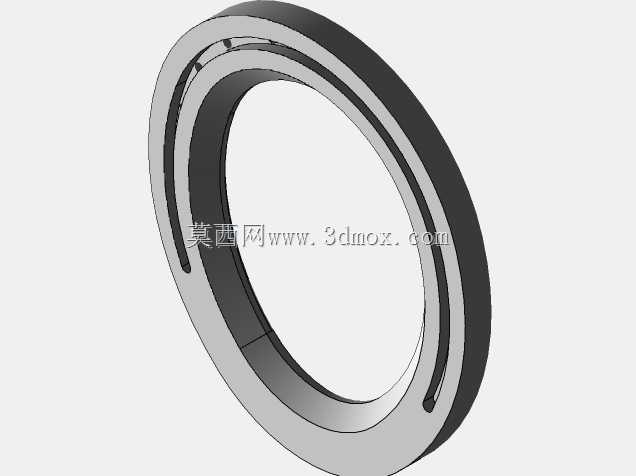

这类带弧形通槽的环形构件,常应用在需要周向微调限位的回转机构装配场景中,比如轻工输送线的转盘定位组件、小型回转工作台的角度限位基座,或是工装夹具里的旋转导向环,实际使用时套在对应直径的回转轴外侧,通过槽内的限位销约束轴类件的转动角度范围,避免超程转动带来的机构碰撞或工位错位。从结构设计来看,构件主体为等截面环形,内外圆同轴度是核心控制指标,加工时需保证环面的平面度,避免安装后出现偏斜卡滞;环体上开设的三段弧形通槽,槽宽与配套限位销的直径采用间隙配合,槽的弧度对应允许的回转调节角度,槽的两端做了微小的圆弧过渡,减少应力集中的同时,也能避免限位销在行程端点出现硬接触磕碰。环体端面上分布的三个小孔为安装定位孔,孔位沿环向非均匀排布,对应安装基座上的螺纹孔位置,安装时可通过穿入螺栓将该环件固定在设备的静止基座面上,非均匀的孔位设计能起到防错装作用,避免装配时角度装反导致限位行程不符合设计要求。设计这类构件时,首先要匹配对应回转轴的外径确定内孔尺寸,内孔与轴的配合选用间隙配合,保证轴转动时不会与环体内壁产生摩擦;外圆尺寸则根据安装空间的边界确定,要保证环体安装后不会和周边的其他运动部件产生干涉,环体的厚度需要根据承受的限位冲击力计算,避免长期受限位销的撞击出现变形。弧形槽的深度贯穿整个环体厚度,槽的位置靠近环体的中径处,保证限位销在槽内滑动时受力均匀,不会出现偏载磨损;安装孔的沉头深度要匹配所用螺栓的头部高度,保证螺栓拧紧后头部不高出环面,避免影响其他部件的装配。实际选型使用时,要先确认自身机构的回转行程角度是否和该环件的槽弧度匹配,同时核对安装孔的中心距尺寸是否适配现有基座的安装位,内孔直径要比配套回转轴的外径大0.1到0.2毫米,预留足够的装配间隙同时避免晃动量过大。这类构件常采用45号钢加工后做发黑处理,兼顾耐磨性和防锈能力,部分轻载场景也可采用铝合金材质加工降低整体重量,安装时要保证环体的端面与回转轴的轴线垂直,否则会导致限位销在槽内滑动时出现卡滞,长期使用还会加剧槽壁和限位销的磨损。
