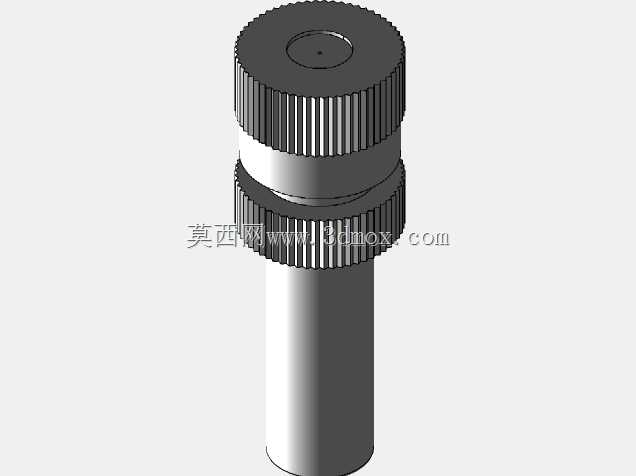

6mm口径滚花快插式流体喷嘴结构

这款快插喷嘴主要面向低压流体输送场景的终端喷射需求，在小型喷淋设备、园艺灌溉支路、实验室流体管路、小型冷却喷淋工位中都有广泛适配空间，日常工况下可适配清水、低粘度切削液、常温清洗药剂等介质的喷射作业。结构上采用两段式滚花握持设计，上下两段滚花纹路均做了等距直纹处理，滚花齿深控制在0.3mm左右，既保证徒手拆装时的摩擦力足够，不会因为手部沾有少量水渍或油污出现打滑，也不会因为齿尖过于尖锐划伤操作人员手部，日常维护时不需要额外工具就能完成拆装更换，大幅降低工位运维的时间成本。上部的喷嘴端盖做了中心微孔设计，喷孔同轴度控制在0.05mm以内，保证喷射时流体束不会出现偏斜，端盖与主体的连接采用细牙螺纹配合，拧紧后密封面贴合紧密，常规0.6MPa工作压力下不会出现侧边渗漏问题。下部的插杆段为标准6mm外径光轴设计，表面粗糙度控制在Ra1.6以内，可直接适配对应规格的快插母接头、PU软管、尼龙硬管的连接需求，插杆根部做了15度导向倒角，安装时不需要刻意对准就能顺利插入接头内部，避免硬插导致的密封圈切边损坏。设计过程中优先考虑了现场拆装的便捷性，整体外形没有突出的棱角结构，中部的环形限位台阶可以控制插入接头的深度，避免插入过深顶坏接头内部的弹性卡爪，也不会因为插入深度不足导致承压时脱管。整体外径最大处为上部滚花段，直径控制在18mm，相邻安装的喷嘴中心距只要保持20mm以上就不会出现安装干涉，下部插杆长度为22mm，插入常规快插接头后预留的密封段长度足够，在管路存在小幅振动的工况下也能保持连接可靠性。喷嘴主体的流道做了等径过渡设计，从入口到喷孔的收缩段做了圆弧过渡，没有直角突变结构，减少流体通过时的压损，也避免长期使用过程中杂质在直角位置堆积堵塞喷孔，对于含有少量细小颗粒的介质，也能降低堵塞概率。
