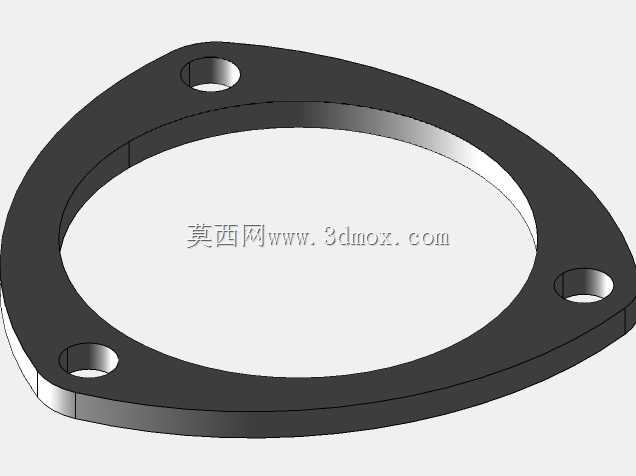

3.5英寸排气管集管连接冲压法兰环

在汽车排气系统改装与原厂配套装配场景中，这类冲压法兰环是实现排气管路与集管收集器精准对接的核心连接件，主要承担管路对接定位、密封压紧、载荷分散的作用，适配3.5英寸外径的金属排气管路，常见于民用乘用车性能升级、商用车排气系统装配、小型通用动力设备排气端连接等工况。从结构设计逻辑来看，该法兰采用薄钢板冲压成型工艺，区别于厚切削法兰，整体自重更轻，冲压过程中材料纤维连续无切断，在承受排气系统高频振动、冷热交变载荷时具备更好的抗疲劳性能，不会出现切削件常见的应力集中断裂问题。法兰中心为整圆通孔，孔径与适配排气管外径做间隙配合设计，装配时可将管端插入法兰内孔后采用环缝焊接固定，焊接位置预留了足够的焊接收缩余量，避免焊接变形导致法兰密封面翘曲。法兰外缘采用三孔均布的非对称三角布局，三个安装孔的位置完全匹配对应集管收集器的安装螺柱点位，安装时无需额外调整对位，三个点位的压紧力可均匀覆盖整个环形密封面，配合排气密封垫片使用时，能有效避免高温高压尾气泄漏，同时抵消排气系统工作时产生的轴向窜动与径向偏移。从安装边界来看，法兰的环形密封面平面度控制在冲压件公差允许范围内，安装孔为冲孔成型，孔壁无毛刺飞边，装配时螺栓可顺畅穿过，三个安装孔的中心距公差严格匹配对接端的安装尺寸，不会出现装不上、孔位错位的问题。法兰整体厚度适配常规排气系统的安装空间，不会因为厚度过大占用额外的底盘布置空间，也不会因为厚度过薄导致压紧力不足产生密封失效。在实际选型使用中，这类冲压法兰不需要额外的机加工工序，冲压成型后即可直接投入装配，生产效率高、成本可控，适合批量配套使用，同时其非对称的三角外形相比圆形法兰能更好地适配排气系统周边的狭小布置空间，避开底盘上的悬挂部件、线束、油路等干涉点位，减少装配时的空间避让调整工作量。
