农用拖拉机前桥转向支撑轴结构设计

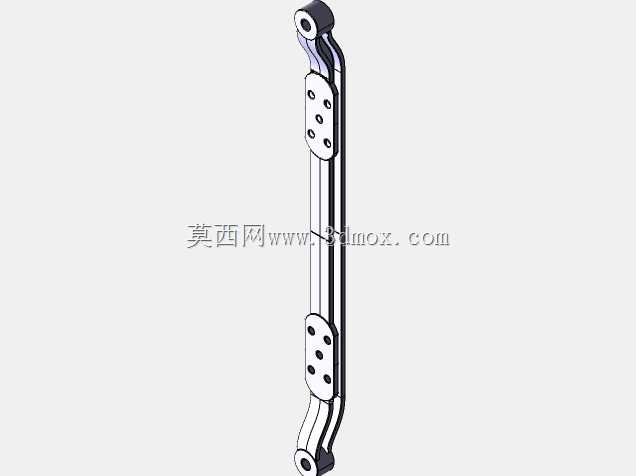

在农用拖拉机的行走转向系统中，前轴承担着整机前部承重、转向动作传导、作业冲击缓冲的核心作用，是连接前轮总成与车架的关键承载构件，直接决定了田间作业、道路转场过程中的行驶稳定性与转向可靠性。不同于运输类车辆的前轴设计，拖拉机前轴需要适配泥泞、凹凸不平的田间作业工况，既要承受整机前部的静载荷，还要抵消耕地、播种、收获作业时地面传递的交变冲击，同时要满足前轮大角度转向的行程需求，避免转向过程中出现杆件干涉。从结构设计逻辑来看，该前轴采用长条形变截面梁式结构，主体沿竖直方向延伸，上下两端分别设置铰接安装位与轮毂连接位，上端铰接位用于连接前桥横梁与转向拉杆，通过铰接副的转动自由度实现前轮的转向摆动，铰接孔内预留了衬套安装空间，可通过压装耐磨铜套降低铰接副的磨损速率，延长部件维护周期。中部梁体采用双层板叠合的加强结构，在控制整体重量的前提下提升了抗弯抗扭强度，梁体上分布的多组安装孔位用于固定转向节限位块、制动管路固定卡等附属部件，孔位位置经过运动仿真校核，确保转向全行程内不会与周边杆件、轮胎发生运动干涉。下端的连接法兰采用多孔位对称布局，通过螺栓组与前轮轮毂转向节刚性连接，法兰面的贴合精度控制在合理范围内，保证连接刚性的同时避免螺栓受附加剪切力。从安装边界来看，该前轴的上下铰接中心距、法兰安装孔位分布、铰接孔内径尺寸均匹配对应马力段拖拉机的前桥安装接口，可直接适配同平台机型的前桥装配需求，安装时无需对车架、轮毂部件进行额外改制。在实际作业场景中，该前轴可配合转向拉杆、转向节实现前轮最大转向角度的设计要求，满足田间作业时的小半径转向需求，同时梁体的强度储备可覆盖重载作业、过田埂等极端工况下的载荷冲击，避免出现梁体变形、铰接位松旷等故障。设计过程中针对农用作业的维护需求，所有铰接位均预留了润滑脂注油通道，可在日常保养时直接加注润滑脂，无需拆解部件即可完成铰接副的润滑维护，降低了农机用户的日常保养难度。梁体的外形轮廓经过圆角过渡处理，避免应力集中导致的疲劳断裂，同时表面轮廓适配农机作业时的泥水飞溅工况，减少泥污在构件表面的堆积，降低长期使用后的锈蚀风险。
