农用大容量储液喷雾箱体结构设计

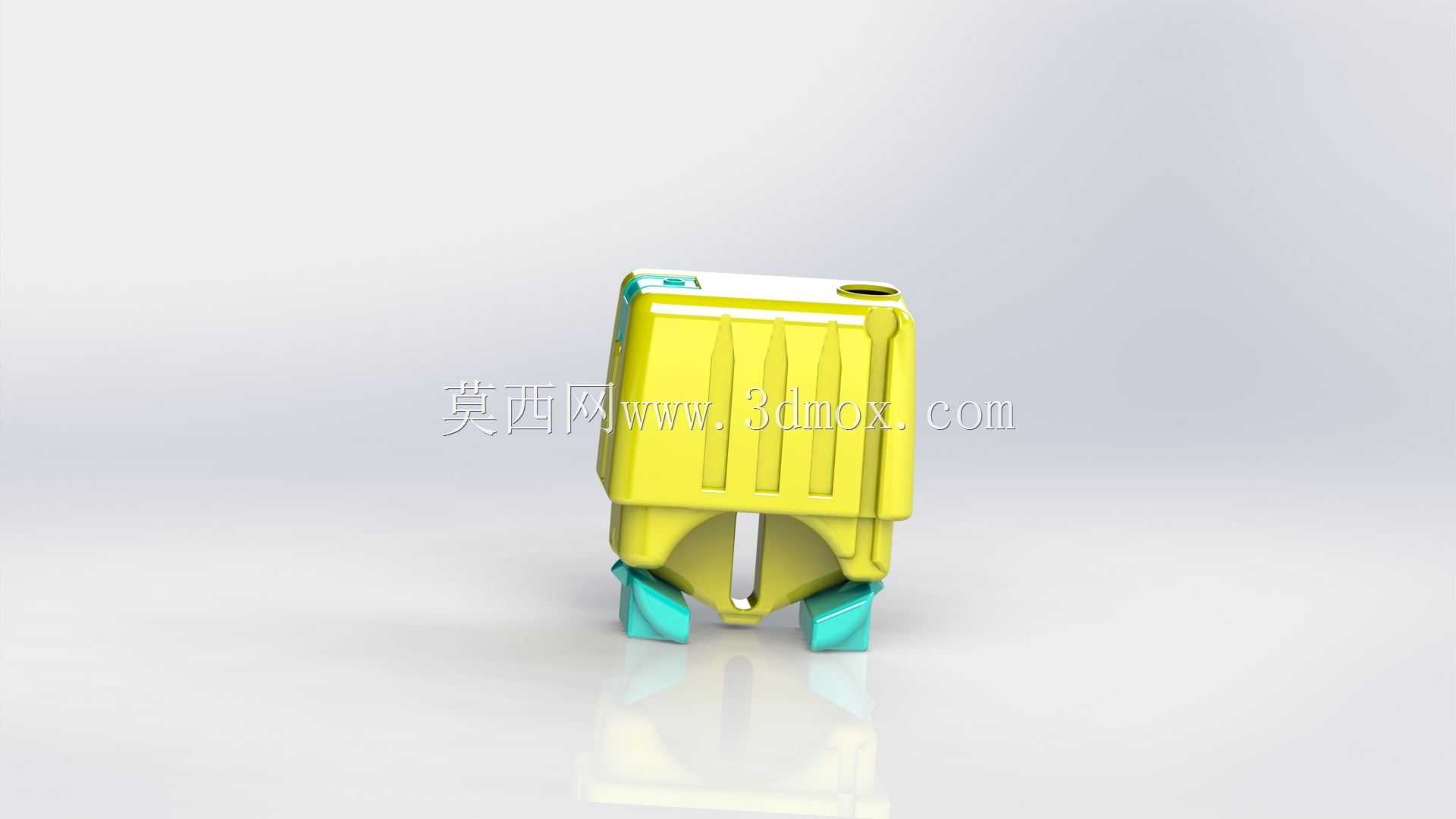

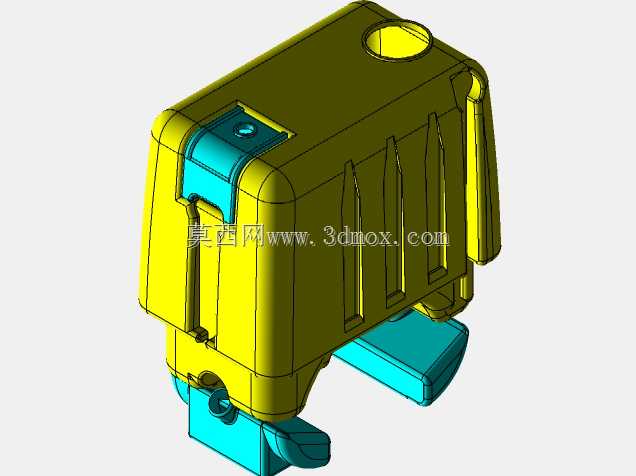

这款600升容量的喷雾储液箱体，主要适配大田植保作业的牵引式、悬挂式喷药设备，也可配套小型果园打药机、场地消杀设备作为药液存储载体使用。从结构设计来看，箱体主体采用上宽下窄的渐变式造型，上部预留的大口径加注口兼顾人工配药、快速加注两种使用场景，口部边缘做了加厚翻边处理，可直接嵌装密封盖与过滤篮网，避免加注过程中药液杂质进入管路造成喷头堵塞。箱体下部的分叉式支撑脚是整个结构的设计重点，支撑脚内侧做了内凹的卡槽结构，可直接卡装在农机机架的对应横梁上，不需要额外制作复杂的安装托架，安装时仅需在支撑脚预留的螺栓孔位穿入紧固件即可完成固定，大幅降低配套安装的加工成本与装配工时。箱体侧壁的三道竖向加强筋从加注口下方一直延伸至支撑脚根部，在满载药液的颠簸工况下，可有效分散侧壁承受的液体晃荡冲击力，避免长期使用出现侧壁鼓胀、焊缝开裂的问题，同时加强筋的凸起结构也可作为外置管路的走线定位槽，方便喷药管路、液位传感器线束的固定排布。底部的出液口设置在两个支撑脚之间的最低位置，箱体内部底面做了向出液口倾斜的坡度设计，作业结束后可将箱内残余药液完全排空，减少药液残留带来的腐蚀问题，也方便后续更换药剂类型时的箱体清洗作业。箱体边角位置全部做了大圆弧过渡处理，一方面降低注塑或滚塑加工时的应力集中问题，另一方面也避免田间作业时剐蹭作物、磕碰障碍物造成箱体破损。支撑脚底部的接触端面做了防滑纹理设计，在地面临时放置时可减少滑动移位的风险，配套的青蓝色防护套采用软质耐磨材质，既可以缓冲安装时的硬接触，也能在长期震动工况下减少支撑脚与机架之间的摩擦损耗。从安装边界来看，箱体整体宽度控制在常用农机机架的安装尺寸范围内，上部的突出结构避开了农机的传动部件、操作扶手位置，不会干涉配套设备的原有操作空间，满载状态下的重心集中在支撑脚围成的区域内，作业行驶过程中不会因为液体晃荡造成整机重心偏移过大，提升复杂田块作业的行驶稳定性。
