车载卧式1加仑压缩空气储气罐体结构

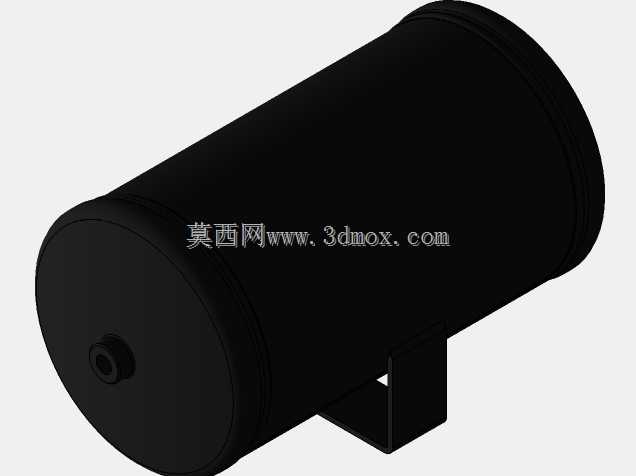

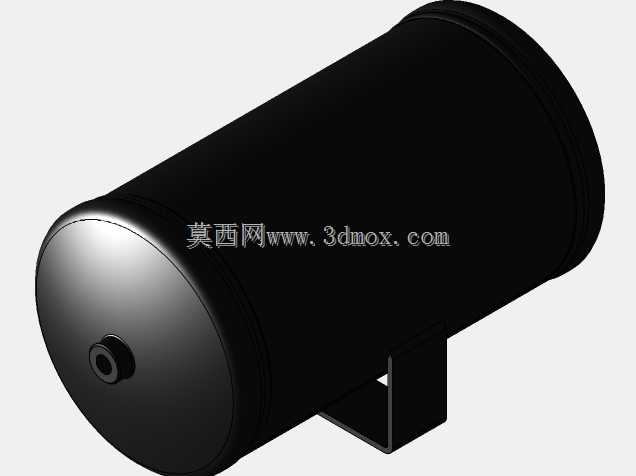

这款卧式承压储气结构，主要适配车载气动系统的压缩空气存储需求，常见于重载商用车、改装越野车辆的气路回路中，作为气压储能单元衔接空气压缩机与下游用气终端，能够稳定气路压力波动，避免空压机频繁启停带来的气压冲击，同时可沉淀压缩空气中携带的液态冷凝水，减少下游阀件、气路执行元件的水汽侵蚀。从结构设计来看，罐体采用等径圆筒搭配两端凸形封头的焊接结构，相比立式储罐更适配车辆底盘的低矮安装空间，筒体底部集成L型折弯安装支架，支架预留螺栓过孔，可直接通过紧固件固定在底盘纵梁的安装平面上，安装时需注意罐体轴向与车辆行驶方向保持平行，减少行车过程中罐体承受的纵向惯性冲击。罐体一端的封头中心预留内螺纹接口，作为气路进出的连接端口，接口尺寸匹配常规气动管路的快插或硬管连接规格，可根据实际气路走向选择进气或出气方向，筒体侧壁未额外开设冗余接口，整体结构紧凑无突出部件，能够规避底盘行驶过程中碎石、凸起路面对罐体的磕碰损伤。设计过程中，筒体壁厚按照1加仑容积下的常规车载气压工作范围核算，封头采用冲压成型工艺加工，焊接处做圆滑过渡处理，避免应力集中导致的承压疲劳问题，安装支架与筒体的连接采用满焊工艺，焊缝高度匹配支架板材厚度，能够承受车辆颠簸工况下的交变载荷。实际装车应用时，该储气罐可单独为空气悬架系统提供稳定气压供给，也可作为辅助储气单元接入整车气路，为气动制动、气控差速锁等部件提供备用气压储备，安装边界需预留至少30mm的周边间隙，避免与底盘其他管线、运动部件发生干涉，罐体最低处可根据使用需求额外加装排水阀，定期排出内部沉积的冷凝水，延长气路元件的使用寿命。建模过程中严格还原了罐体的外部轮廓、支架折弯角度、接口螺纹规格，未对内部承压结构做简化处理，能够直接用于整车底盘布置的干涉校验、气路走向模拟，也可作为气动系统教学演示的具象模型，帮助设计人员快速理解车载储气单元的布局逻辑与安装要点。
