钣金方口变径下料漏斗结构设计

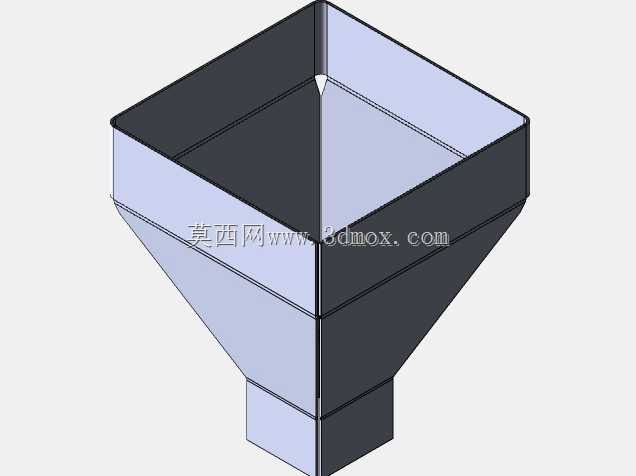

这款钣金材质的方口变径漏斗，主要应用在散料加工、粉体输送、生产线物料转接这类工况场景里，不管是车间机加工的切屑收集，还是粮食、塑料粒子、工业粉料的中转导流，都能适配对应的安装位完成物料导向作业。从实际使用的角度看，它的核心作用是衔接上方大尺寸的出料口和下方小口径的输送管道或者接料容器，避免物料在转接过程中出现撒漏、堆积架桥的问题，相比塑料材质的漏斗，钣金结构的抗冲击、耐磨损性能更强，能适配有一定温度或者棱角物料的输送场景，长期使用不容易出现变形开裂的问题。设计的时候首先考虑的是物料流动的顺畅性，上半部分采用直边方筒结构，能和上方方形出料设备的出口完全贴合，不需要额外做异形转接，减少安装时的密封工作量；下半部分的锥段采用等斜率收缩设计，四个斜面的倾斜角度都大于常见散料的安息角，能保证粉体、颗粒类物料依靠自重就能顺利滑落，不会在锥壁残留积料，底部的小方直段是专门预留的安装接口，可以直接套在对应尺寸的方管上，或者搭配卡箍、法兰和下游输送设备连接，安装边界清晰，现场装配的时候不需要二次裁切修型。整个结构采用等厚钣金折弯拼接的工艺思路，所有折弯边都预留了标准的折弯止裂口，拼接焊缝设置在棱线位置，既不会影响内壁的光滑度阻碍物料流动，也能减少焊接打磨的工作量，整体外形没有多余的突出结构，吊装或者架装的时候可以直接依托上方方筒的外翻边做承重支撑，不需要额外焊接安装支架，能适配不同高度的安装空间。在尺寸设计上，上方大口的边长覆盖了常规工业出料口的通用尺寸范围，下方小口的尺寸匹配常见的粉料输送管道口径，锥段的高度经过核算，既保证了收缩斜率满足物料自流要求，也不会因为整体高度过高占用过多的竖向安装空间，对于安装空间受限的生产线工位，可以直接替换原有非标焊接的漏斗，不需要调整上下游设备的安装位置。内壁所有拼接位置都做了打磨顺滑处理，没有凸起的焊瘤或者接缝台阶，避免物料流动时被勾挂残留，针对有一定磨损性的物料，还可以在锥段内壁额外贴附耐磨衬板，直段结构的外壁也方便加装衬板的固定压条，后期维护更换易损部件也很方便。
