带吊装环的槽型安装固定支座结构

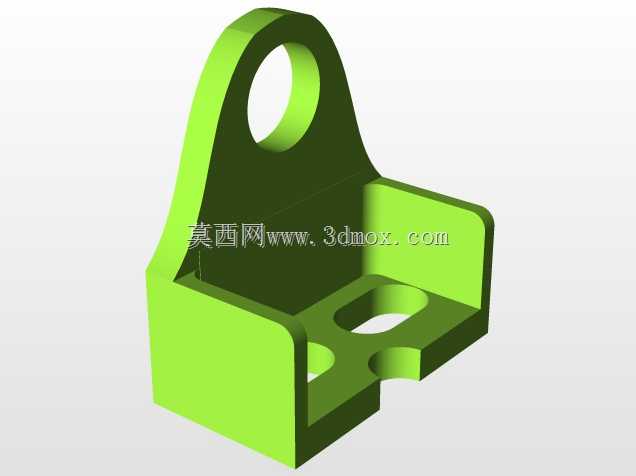

　　这类带吊装环的槽型安装支座，在轻工生产线的侧边辅件固定场景里使用率不低，不少输送线侧边的检测传感器安装、小型气动元件的承托，都会用到这类一体成型的支撑构件。从结构上看，上部的环形吊耳并非冗余设计，在设备组装阶段，工人可以直接通过这个环孔穿入吊绳或者定位销，完成支座的临时吊装对位，尤其是在机架高位安装时，不用额外焊接临时吊点，能减少现场焊接的工作量，也避免焊渣飞溅破坏机架表面的防锈涂层。下部的槽型腔体是核心的容纳空间，腔体内部预留的两个异形开孔，分别对应不同规格的紧固件穿装需求，其中一个腰型孔可以适配安装位置的微调需求，在现场装配出现累计公差时，不用重新扩孔就能调整支座的固定位置，降低现场整改的难度；侧边的半圆缺口是为了避让走线或者相邻构件的凸出轴段，避免安装时出现硬干涉，很多新手建模时容易忽略这类避让结构，导致实际装配时支座无法贴紧安装面，出现翘边问题。

　　设计这类支座的时候，首先要确认的是安装边界：下部腔体的深度要匹配被承托元件的嵌入尺寸，不能出现元件放入后突出腔体上沿的情况，否则上部的吊耳结构会和元件产生干涉；吊耳的内孔直径要兼顾常用吊具的销径，同时吊耳和下部槽体的过渡圆角要做足够大的圆弧处理，避免吊装时应力集中在过渡位置导致部件断裂，毕竟这类支座如果是采用铸造或者3D打印成型，尖角位置的成型缺陷率会更高，大圆角过渡也能提升成型良品率。从安装逻辑来看，支座的底部平面是主要的定位基准面，这个面的平面度公差需要控制在合理范围，否则固定后会出现支座倾斜，导致上部安装的元件检测或者动作出现偏差；腔体两侧的立板不仅起到围合容纳的作用，同时也作为加强筋提升整个支座的抗扭性能，当被承托的元件受到侧向冲击力时，立板可以分散受力，避免支座从安装面处断裂。

　　在实际应用中，这类支座也常被用在小型设备的内部走线固定，腔体内部可以容纳线缆接头，上部的吊耳还可以作为线缆的捆扎固定点，让内部走线更规整，不会因为设备运行振动导致线缆松脱晃动。建模时需要注意，吊耳的中心位置要和下部腔体的重心尽量重合，这样吊装时支座不会出现倾斜，方便工人对位安装孔位；下部的安装孔如果是采用螺栓固定，孔位的边距要满足紧固件的安装空间要求，不能让螺栓头和腔体立板产生干涉，预留足够的扳手操作空间。另外，整个支座的壁厚要保持均匀，避免壁厚差异过大导致成型时出现缩痕或者应力变形，尤其是吊耳和槽体连接的位置，不要出现壁厚突变，否则在长期受载的情况下容易出现疲劳裂纹。
