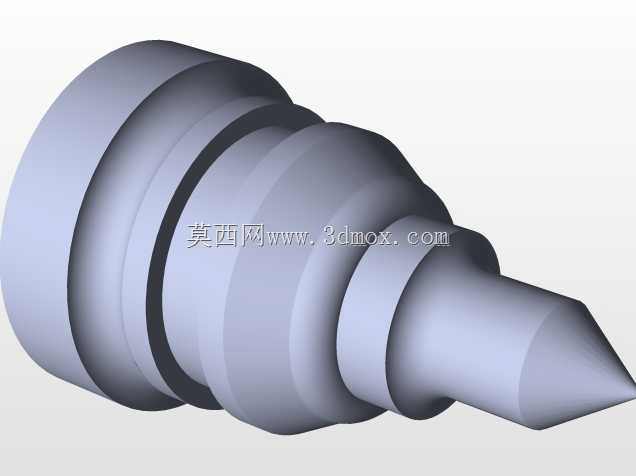

该零件为典型的车床车削加工类轴式工件,整体采用同轴回转体结构设计,从大端到小端依次排布多段直径递减的圆柱轴段,最末端为60度标准顶尖锥头结构,这类结构常见于车床尾座顶尖配套练习、传动系统定位芯轴或者小型流体节流阀芯类零件的加工实训场景。从实际应用场景来看,这类多阶梯同轴回转件是机械加工入门阶段最常接触的典型工件,既可以作为车削操作的技能练习坯件,也可经过尺寸精度调整后用作设备内的定位导向轴、流体通路的节流塞,或是小型回转机构的端部定位件,在普通卧式车床、数控车床的实操教学场景中,这类带锥头的阶梯轴工件几乎是必练的加工课题,能覆盖外圆车削、台阶车削、锥面车削、倒角加工等多项基础车削工艺操作。从功能特性上看,
该零件的多段阶梯结构可实现不同的配合需求,大直径轴段可用于安装轴承、传动轮或者作为轴向定位的贴合面,中间的过渡轴段可穿过支撑衬套或者密封件,末端的锥头结构可实现工件的顶尖孔定位,或是作为顶紧接触面与设备尾座顶尖配合,保证整个回转件的同轴度基准统一,各轴段之间的退刀槽结构既给车削加工预留了退刀空间,也可在装配时为密封圈、挡圈提供安装位置,避免装配时出现干涉问题。设计思路上,整个零件完全遵循回转体零件的同轴设计原则,所有外圆面的设计基准均为零件的中心轴线,各段轴径的差值控制在合理范围内,既保证了车削加工时的切削余量均匀,也避免了直径突变过大导致的应力集中问题,末端锥头的锥角采用标准顶尖常用的60度设计,可直接与标准车床顶尖配合,
无需额外加工适配结构,各轴段的端面均设计有微小倒角,去除加工毛刺的同时也方便装配时的导入,避免锐边划伤配合零件或者操作人员。从外形尺寸与安装边界来看,该零件最大直径位于最左侧的大端轴段,整体轴向长度与最大直径的比例约为3:1,属于短轴类回转件,安装时大端端面可作为轴向定位基准面,贴合设备的安装座端面,各段轴径的公差可根据实际使用场景调整,作为实训工件时可采用自由公差,作为功能零件使用时,配合轴段可选用IT7-IT8级精度,表面粗糙度根据配合需求控制在Ra1.6到Ra3.2之间,锥头部分的表面粗糙度需达到Ra1.6以下,保证与顶尖配合时的接触精度,避免回转过程中出现跳动。这类零件在建模过程中,采用旋转凸台特征即可完成主体结构的创建,
退刀槽部分可采用旋转切除或者环形槽特征生成,建模时需注意各轴段的同轴度约束,避免出现轴线偏移导致的加工基准错误,同时各台阶处的圆角或倒角参数需符合机械加工的工艺要求,不能出现无法加工的尖角结构。在实际加工过程中,这类零件通常采用一夹一顶的装夹方式,大端用三爪卡盘夹持,小端锥头处用尾座顶尖顶紧,保证加工过程中的刚性,车削时从大端到小端依次加工各段外圆,最后车削锥面和退刀槽,加工完成后可采用百分表打表检测各轴段的径向圆跳动,保证同轴度符合设计要求。
