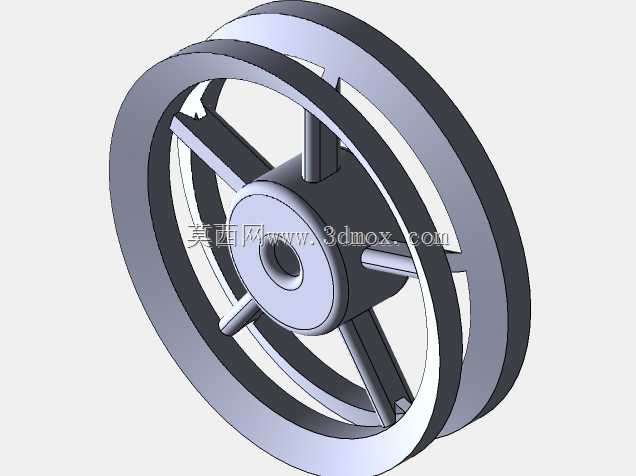

五辐式双轮缘手轮传动操作构件

　　这类带中心轮毂的五辐双轮缘手轮，常配套在中小型流体输送管线的截止阀、节流阀操作端，也会出现在小型机床的进给轴手动调节工位、试验台架的位移微调机构上，作为人工输入扭矩的直接操作构件，替代直柄手柄降低操作力，同时适配需要整圈连续旋转调节的工况。实际车间装配场景里，这类手轮不需要额外加装握持套，轮缘的双层凸起结构刚好能给操作人员的手掌提供足够的摩擦接触面，即便手上沾有少量切削液或者润滑脂，转动时也不容易打滑，相比单轮缘的薄型手轮，接触面积提升近四成，长时间操作调节也不会出现硌手的情况。从结构设计逻辑来看，中心的带孔轮毂是核心安装基准，内孔可以根据配套轴的直径做公差适配，通常采用H7级间隙配合，装配时通过平键传递扭矩，

　　避免手轮和转轴之间出现相对转动；轮毂向外延伸的五根辐条采用等角度均匀分布，每根辐条的截面做了变厚度处理，靠近轮毂的位置厚度更大，向轮缘延伸时逐渐收薄，既保证了扭矩传递时的结构强度，又尽可能降低了整体重量，不会给操作端带来额外的负载。双轮缘的结构设计除了提升握持手感之外，还能在辐条和轮缘的连接位置形成封闭的加强结构，当操作人员施加较大的侧向力或者突然施加扭矩时，轮缘不会出现局部变形，相比三辐或者四辐的同尺寸手轮，五辐结构的轮缘圆度保持能力更好，长期使用后也不会出现轮缘偏摆的问题。安装边界上，这类手轮的轴向定位依靠轮毂端面的台阶，装配时轮毂端面和转轴轴肩贴合，不需要额外加装厚垫片，手轮的整体轴向厚度控制在较小范围内，

　　不会过多占用设备的外部操作空间，轮缘的外圆直径经过扭矩匹配设计，在常规人手操作的最大力范围内，能够输出足够的调节扭矩，满足阀门启闭、导轨锁紧、轴系微调的力矩需求。实际工况验证中，这类手轮在无剧烈冲击的常温环境下长期使用，辐条和轮毂的连接位置不会出现应力集中导致的开裂，因为建模阶段就对连接位置做了圆角过渡处理，消除了直角结构带来的应力集中点，同时轮缘的双层结构也能在意外碰撞时吸收部分冲击能量，避免手轮受撞后直接碎裂。在设备维护场景下，这类手轮的拆卸也十分便捷，只需要拆掉轴端的锁紧挡圈或者紧固螺钉，就能直接从转轴上拔下，不需要额外的拉马工具，对于需要频繁更换操作件的试验设备来说，能够大幅缩短维护更换的时间。另外，手轮的中心孔还可以根据需求加工出键槽或者顶丝孔，适配不同的安装固定方式，不管是光轴锁紧还是键连接传动，都能通过调整轮毂的局部结构实现兼容，不需要重新设计整体轮体结构，通用适配性较强。
