三角双耳式安装间隔支撑连接座

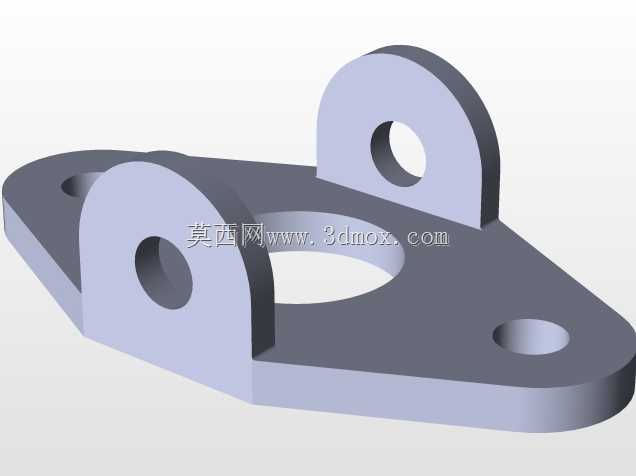

　　该间隔支撑连接座属于机械装配体系里的间距保持类承载构件，日常多应用在需要精准控制组件安装间距、同时提供铰接支撑点位的设备装配场景中，比如轻工输送线的侧边导向组件安装位、小型自动化设备的连杆铰接支座、户外轻型桁架的节点间隔支撑位都能见到这类构件的身影，核心作用是在两个装配面之间撑起固定的安装间隙，同时通过自身带孔的耳板结构，为铰接类连接件提供稳定的转动支撑点位，避免相邻装配组件直接贴合产生摩擦干涉，或是因安装间距偏差导致的传动卡滞问题。从结构设计逻辑来看，构件主体采用三角形板式基底，这种构型的核心考量是在有限的安装投影面积下获得最优的结构刚性，三角形的三个端点分别布置安装固定孔位，三个固定点形成的支撑面能有效抵消装配后产生的倾覆力矩，

　　即便承受侧向的铰接拉力，也不会出现基座翘曲变形的问题。基底上方垂直布置两个带同轴通孔的耳板，耳板与基底采用圆弧过渡衔接，避免直角连接处的应力集中问题，耳板的通孔加工精度直接决定了铰接销轴的装配顺畅度，设计时通孔的同轴度公差需要控制在合理区间，防止销轴穿入后出现卡滞、单侧受力磨损过快的问题。基底中心位置预留的大尺寸通孔，一方面是为了减轻构件整体重量，另一方面可以供管线、杆件从基座中心穿过，压缩整体装配空间，避免额外开设走管位占用周边安装空间。在安装边界的尺寸把控上，这类构件的整体厚度需要匹配对应铰接销轴的剪切强度要求，耳板的高度要满足铰接件转动时的摆角空间需求，避免铰接件转动时与基底平面发生碰撞；

　　三个边角安装孔的孔距需要适配常用的安装型材孔位标准，确保可以直接搭配标准螺栓完成固定，不需要额外在安装面上打孔调整。实际选型应用时，需要先确认两个装配面之间需要保持的间隔距离，再匹配对应耳板的孔位高度，同时核算耳板通孔需要承受的径向载荷，确保构件的承载能力满足设备运行时的受力要求，避免长期受力后出现耳板变形、孔位磨损扩大的问题。这类构件采用铝合金材质加工时，自重较轻且具备足够的结构强度，适合在对设备整体重量有要求的轻型自动化设备、移动类机械结构中使用，加工时可以通过压铸成型后再做孔位精加工的方式控制生产成本，同时保证关键装配尺寸的精度。在装配环节，需要先将基座通过三个边角的固定孔锁紧在安装基准面上，确认基座平面与安装面完全贴合后，

　　再穿入铰接销轴连接对应的活动构件，装配后需要手动测试铰接件的转动顺畅度，确认没有卡滞、偏磨的情况，若存在转动阻力过大的问题，需要检查两个耳板的同轴度是否达标，或是销轴与孔的配合公差是否选取合理。这类间隔支撑座的结构看似简单，但在装配体系中承担着间距保持、铰接支撑的双重作用，设计时如果忽略了过渡圆角、孔位同轴度、安装孔距匹配这些细节，很容易在实际使用中出现构件断裂、铰接卡滞、安装错位等问题，直接影响整套设备的运行稳定性。
