飞碟造型传感检测装置结构设计

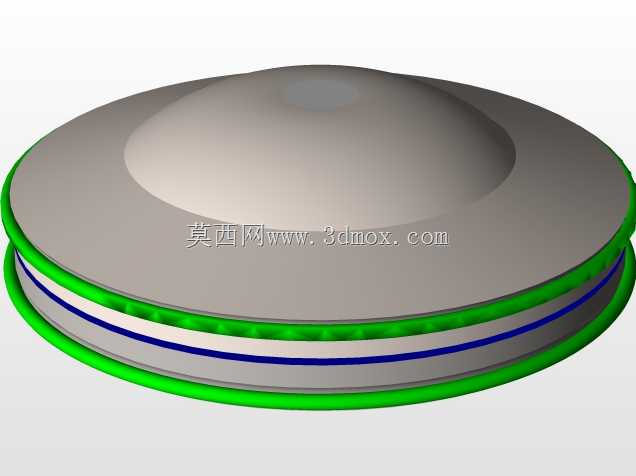

　　这款飞碟造型的传感装置结构，最初是为室内空间非接触式环境参数检测场景开发的，适配吊顶嵌入式、桌面摆放两种安装方式，在商用办公空间的人员存在检测、公共区域的环境参数采集、智能家居的人体感应联动场景中都能适配。从结构设计逻辑来看，整体采用扁圆形飞碟轮廓，最大程度降低了装置突出安装面的高度，嵌入式安装时突出吊顶面的高度控制在25mm以内，不会对室内装修的视觉整体性造成破坏，桌面摆放时也不会因为过高的重心出现倾倒问题。

　　装置的分层结构设计完全围绕传感功能的实现展开，最上层的弧形穹顶外壳采用半透改性PC材质，既可以为内部的红外传感、光学传感元件提供透光通路，又能通过曲面弧度避免外部强光直射传感元件造成的检测误差，穹顶与中层壳体的衔接处做了0.3mm的错位止口，配合超声波焊接工艺可以实现IP54级的防尘防水能力，适配公共区域多尘、偶尔有凝露的使用环境。中层的环形绿色装饰带并非单纯的外观装饰件，其内部集成了环形状态指示灯带，灯带采用漫反射导光结构，光线不会直接直射人眼造成眩光，同时可以通过不同的灯光颜色反馈装置的工作状态，比如正常工作时显示低亮度绿色，检测到异常参数时显示暖黄色提醒，故障状态下显示红色，无需额外设置显示屏就能让现场人员快速判断装置运行状态。绿色灯带下方的蓝色细环是装置的透气密封结构，采用eptfe防水透气膜嵌入安装，既可以平衡装置内外的气压差，避免温度变化导致壳体内部结露，又能让内部的气体传感元件与外部空气充分接触，保证气体参数检测的响应速度，透气环的安装位置设置在壳体侧面偏下的位置，避免吊顶安装时上方的灰尘、冷凝水直接滴落到透气膜上造成堵塞。

　　装置的底层壳体采用ABS阻燃材质，背部预留了标准86盒安装卡扣位，同时设置了四个M3螺丝安装孔，既可以直接卡在装修预留的86型接线盒上完成快速安装，也可以通过螺丝直接固定在平面上，适配不同现场的安装条件。底部壳体的中心位置预留了走线孔，孔径8mm，适配常规的RVV2*0.5电源线穿入，走线孔周边设置了橡胶护线圈，避免穿线时划伤线材绝缘层。内部的安装筋位按照模块化设计思路排布，传感主板、电源模块、通讯模块分别设置了独立的安装柱，每个模块的安装柱都做了限位挡边，组装时不需要额外对位就能快速放准位置，降低组装工序的操作难度。

　　从安装边界尺寸来看，装置整体最大直径为120mm，穹顶部分的直径为90mm，底层安装座的直径为100mm，嵌入式安装时需要在安装面开直径105mm的安装孔，安装孔的公差控制在±1mm即可顺利装入，不需要额外的固定压片，依靠侧边的弹性卡扣就能卡紧在安装面上，卡扣的弹力经过调校，适配5-20mm厚度的吊顶板材，不管是常规的石膏板、矿棉板还是薄款的铝扣板都能牢固固定。桌面摆放使用时，底部预留了3M胶粘贴位，也可以选配硅胶防滑底座，直接放置在桌面不会轻易滑动。

　　结构设计过程中重点考虑了传感检测的无死角需求，穹顶的曲面弧度经过多次迭代，保证内部的红外传感元件的检测锥角可以覆盖下方120度的范围，安装在2.8米层高的吊顶上时，地面检测范围直径可以达到6米，完全覆盖常规办公室的单个工位区域，不会出现检测盲区。环形灯带的导光结构做了散光纹理处理，从各个角度观察都不会出现灯珠亮斑，光线均匀度可以达到85%以上，不会对室内环境造成光污染。壳体的所有拼接缝都做了错位挡边设计，即使不打密封胶，灰尘也很难直接进入壳体内部，降低后期维护的清洁难度，装置整体没有外露的螺丝，外观整体性更强，同时也避免了螺丝生锈影响外观的问题。
