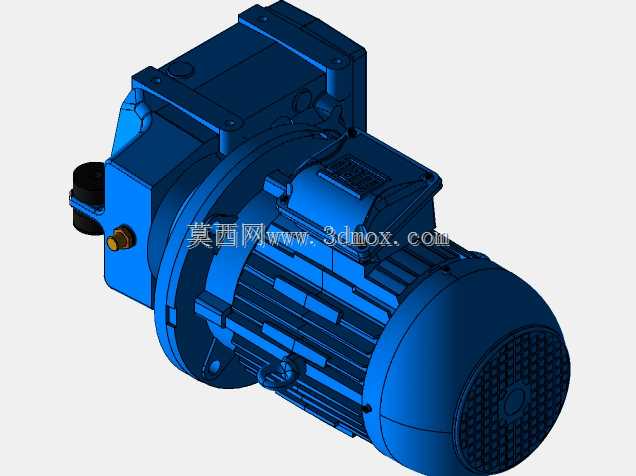

摩托雷杜特林哈GD30减速传动装置结构模型

　　在各类工业生产线的驱动端布局中，这类集成电机与减速箱体的一体化传动单元，是衔接动力输出端与执行负载的核心部件，常见于轻工输送、物料搬运、小型自动化专机的动力配套场景，能够在紧凑安装空间内完成电机高转速到作业端低转速大扭矩的转换，避免单独搭配电机与减速器带来的同轴度调试难题，也能缩减整套驱动单元的轴向占用尺寸。从结构设计逻辑来看，该装置采用斜齿轮传动的平行轴布局，电机输出轴直接与减速箱的高速级齿轮啮合，省去了额外的联轴器连接结构，箱体采用一体化铸铁铸造成型，筋条布局沿着齿轮啮合的受力方向分布，既能够保证齿轮啮合过程中的箱体刚性，减少重载下的箱体形变导致的齿轮偏磨，也能在运行过程中通过筋条增大散热面积，带走齿轮搅油与轴承摩擦产生的热量。

　　安装边界上，箱体底部设置了带定位止口的安装脚，安装孔的孔距遵循通用工业减速电机的配套尺寸规范，能够直接替换同功率段的同类型传动单元，不需要对设备的安装机架做额外的打孔改造；输出轴的轴径、键槽尺寸匹配常规的链轮、带轮、联轴器安装公差，轴伸端的密封采用双唇口骨架油封，能够适应多粉尘、少量油污溅射的车间作业环境，避免润滑油渗漏以及外部杂质进入箱体内部加速齿轮磨损。实际选型应用中，这类减速传动单元需要匹配负载的启动扭矩、运行转速、每日工作时长来确认对应的减速比与电机功率，模型完整还原了电机接线盒位置、箱体油标、放油螺塞的细节结构，能够直接用于设备整体布局的干涉检查，确认驱动单元与周边护罩、机架、输送辊道的安全距离，

　　避免实际装配时出现部件碰撞的问题。设计过程中，齿轮参数的匹配经过了扭矩校核，高速级小齿轮采用渗碳淬火处理，低速级大齿轮采用调质处理，平衡了不同转速下齿轮的耐磨性能与抗冲击能力，轴承选型匹配对应轴段的径向与轴向受力，保证在额定负载下的长期运行寿命。箱体的剖分面采用密封胶加定位销的密封方式，能够避免齿轮润滑油从合箱面渗漏，顶部的透气帽能够平衡箱体内外的气压差，避免运行过程中箱体内温度升高导致内部压力过大，冲坏油封造成漏油。在设备布局阶段，通过三维模型可以提前确认电机接线盒的朝向是否方便现场接线，放油螺塞的位置是否方便后期维护换油，油标的位置是否处于便于观察油位的角度，这些细节如果在二维设计阶段遗漏，

　　往往会在现场安装调试时带来不必要的整改工作量。该模型的结构细节完整覆盖了从电机风罩、风叶到减速箱内部各级齿轮轴、轴承、密封件的装配关系，能够帮助设计人员快速理解这类一体化减速电机的结构组成，在做非标设备设计时直接调用该模型完成整体装配，大幅缩短传动部分的建模周期，也能通过模型的质量属性计算整套驱动单元的重量，给机架的强度校核提供准确的载荷参数。
