手动精密弯管机三维设计模型

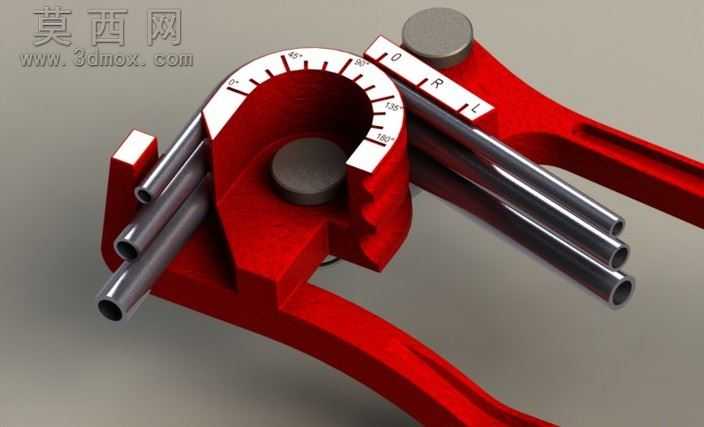

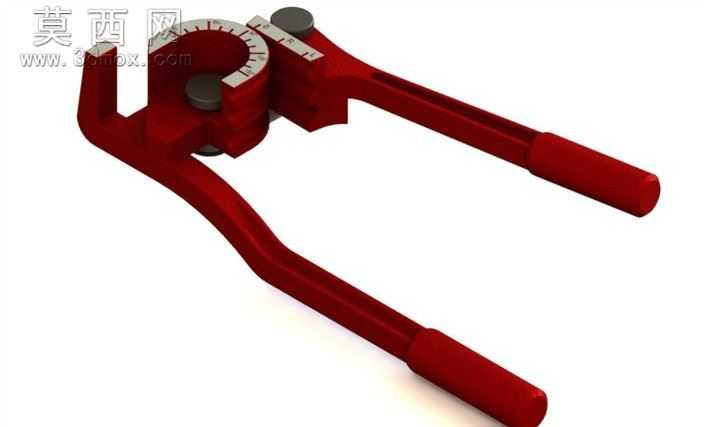

本款手动精密弯管机三维模型，采用参数化建模方式完成整体结构设计，建模过程中严格遵循手动弯管作业的实际操作逻辑，对每一处功能结构都做了1:1的尺寸还原与装配校验。模型主体的钳式手柄结构采用红色金属材质渲染，表面做了哑光磨砂质感处理，还原了手动工具常用的喷塑工艺外观，握持部位做了符合人体工学的弧度优化，保证手动施力时的受力均匀性。核心弯管成型部位设置了带角度刻度的弧形定位槽，刻度标识从0°到180°清晰排布，建模时对刻度线的深浅、数字标识的位置都做了精细化处理，能够直观呈现弯管作业的角度控制逻辑，避免管材弯折角度出现偏差。模型中的定位压柱采用金属灰色材质渲染，还原了淬火钢件的硬质金属质感，压柱与弯管槽的配合间隙经过精准计算，适配6-10毫米直径的铜、铝、精密钢管材，保证弯折过程中管材不会出现瘪管、开裂的问题。管材夹持部位做了防滑纹理设计，建模时还原了夹持面的细微齿状结构，能够在弯管作业时牢牢固定管材端部，避免管材打滑移位。整体模型的装配关系完全符合实际机械结构，手柄与弯管主体的铰接部位做了销轴结构的还原，转动过程无结构干涉，能够完整模拟手动压合弯管的全动作流程。模型同时还原了弯管机可搭配台虎钳固定的底座结构，底座的夹持面做了适配台虎钳钳口的平面设计，保证作业时设备的稳定性。在渲染环节，场景采用柔和的工业产品展示光照，金属管材部分做了镀铬亮面材质处理，清晰反射出主体结构的轮廓，红色主体与银色金属部件形成鲜明的视觉对比，既突出了设备的功能分区，也完整呈现了手动弯管工具紧凑实用的结构特点，整体设计兼顾了小型管材加工作业的便携性与角度控制的精准性，能够满足制冷、汽配、气动管路安装等场景的小口径管材弯折需求。
