三角加强型焊接支撑构件结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237917
  • 三角加强型焊接支撑构件结构设计
  • 三角加强型焊接支撑构件结构设计
  • 三角加强型焊接支撑构件结构设计

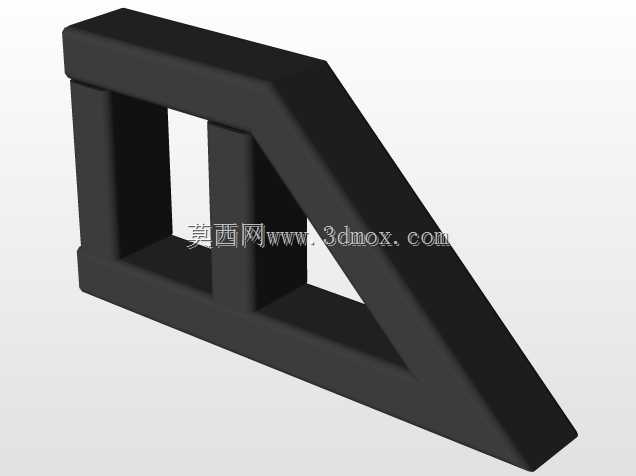

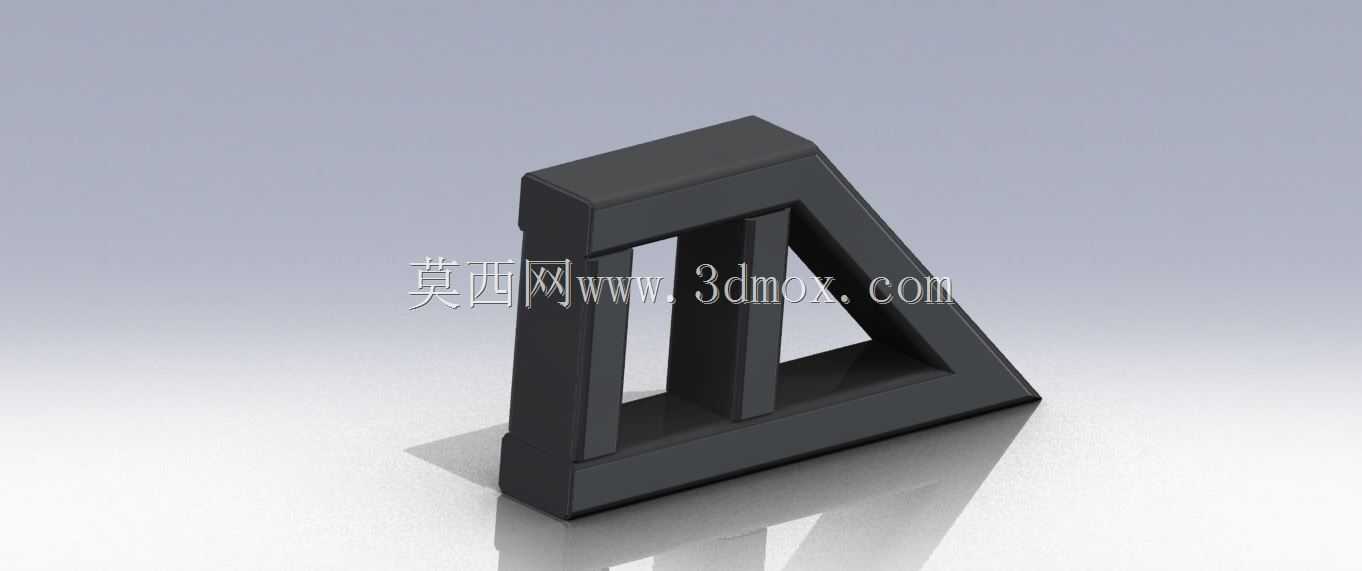

这类三角构型的焊接支撑件,在车间工位工装、小型设备机架辅撑、物料架侧部加固场景里使用率很高,日常做产线工位改造时经常会用到这类构件,不像标准型材那样需要额外裁切拼焊角度,成型后的支撑件直接就能匹配对应安装位。从结构上看,整体采用直角三角形的外框构型,竖直边作为安装贴合面,斜边作为主要的力传导路径,内部增设两道平行于竖直边的加强筋,把三角形内部的空腔分隔成三个独立的受力区间,避免单块斜边板在长期承重下出现侧向失稳。设计时首先要考虑安装边界,竖直安装面需要预留对应的螺栓过孔位置,通常根据配套的机架型材规格来确定孔距,底部的水平边要和支撑面完全贴合,不能出现翘边,否则承重时会产生应力集中,导致焊缝开裂。实际使用中,这类支撑件主要承受垂直方向的静载荷,部分有设备振动的场景下还要承受交变载荷,三角结构的优势就在于能把竖直方向的力通过斜边分散到上下两个安装端点,相比直条形的支撑,相同材料规格下承重能力能提升40%以上。做结构设计时,板材的厚度选择要匹配实际承重需求,常规工位辅撑用3mm厚度的板材焊接即可,如果是重型设备的侧部支撑,就要提升到5mm以上,同时焊缝要采用连续角焊缝,避免点焊导致的连接强度不足。外形尺寸上,这类构件没有统一的固定规格,通常根据安装空间的预留尺寸来调整竖直边和水平边的长度,斜边角度保持在45度到60度之间受力最优,角度过小会导致水平方向占用空间过大,角度过大则会削弱力的传导效果,降低支撑稳定性。内部的加强筋位置也不是随意设置,要对应受力的弯矩最大点,也就是竖直边中点偏下的位置,两道筋的间距保持均匀,让每个分隔区间的受力尽量均衡,避免局部应力集中。焊接完成后需要对安装面做铣平处理,保证和被支撑构件的贴合度,否则安装后会出现支撑虚位,长期使用后螺栓容易松动,支撑效果大打折扣。这类构件相比铸造的支撑件,生产周期更短,小批量制作时不需要开模,直接通过板材切割、折弯、焊接就能成型,成本更低,也方便根据现场实际安装需求做尺寸调整,在非标自动化设备的机架搭建、小型工装的加固场景里适配性很强。
