5C自旋式机加工夹具分度头结构设计

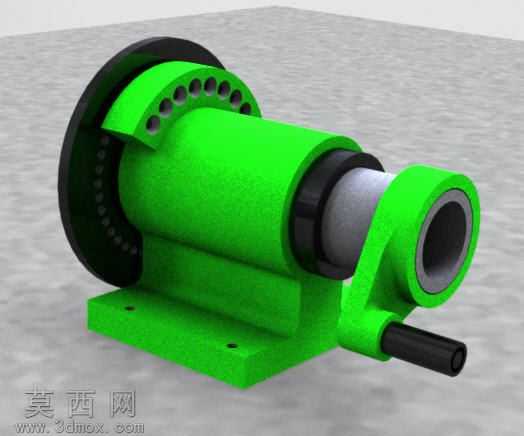

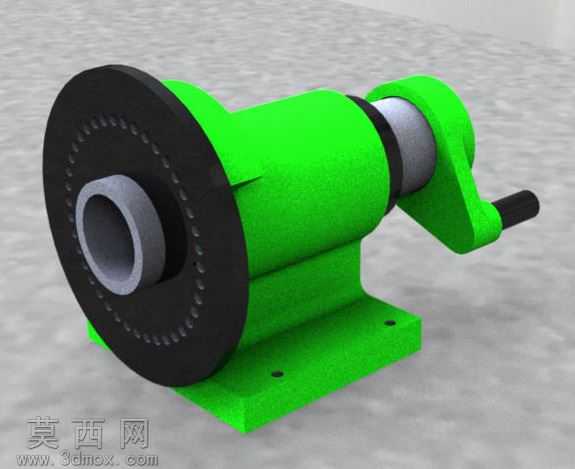

本作品为适配铣床、钻床、表面研磨机等机加工设备的5C自旋索引分度夹具三维模型，整体采用Autodesk Inventor完成参数化建模，建模过程严格遵循机械加工工装的实际尺寸规范与装配逻辑，所有零件均按1:1真实比例绘制，完整还原了实体夹具的结构细节与功能特性。模型主体结构分为底座支撑、主体壳体、分度盘、锁紧手柄、夹头安装位五大核心模块：底座采用带安装孔的一体式铸造结构设计，建模时通过拉伸、切除特征完成底座安装孔、定位凸台的细节绘制，保证夹具与机床工作台的安装适配性；主体壳体为夹具的核心承载结构，建模时通过回转、加强筋特征还原壳体的壁厚与支撑结构，兼顾结构强度与轻量化设计需求；前端分度盘采用带36个等距定位孔的圆盘结构，建模时通过圆周阵列特征完成定位孔的均匀排布，可实现10°步距的精准分度，同时支持5°增量的细分分度操作，满足不同角度的加工分度需求；夹头安装位采用标准5C夹头适配结构，可夹持1-1/8英寸规格范围内的工件，适配多规格零件的加工装夹需求；侧部锁紧手柄采用偏心锁紧结构设计，建模时通过装配约束还原手柄的转动行程与锁紧逻辑，可实现分度后的快速锁紧固定，避免加工过程中出现分度偏移。材质与渲染环节，模型对不同功能部件做了差异化材质赋值：主体壳体与底座采用亮绿色烤漆金属材质，调整材质的粗糙度、反光度参数还原工业烤漆的哑光质感；前端分度盘采用发黑处理的碳钢材质，通过调整材质的金属度、漫反射颜色还原发黑工艺的深黑哑光金属质感；夹头内孔、锁紧手柄的操作杆采用银灰色金属材质，区分不同部件的功能属性；渲染时采用工作室柔和光照环境，添加地面接触阴影，清晰呈现夹具的整体轮廓与结构层次，直观展示各部件的装配关系与外观特征。设计思路上，该自旋索引夹具以拓展普通机加工设备的分度加工能力为核心目标，通过标准化的5C夹头接口提升夹具的工件适配范围，通过等距孔分度盘与偏心锁紧结构的配合，兼顾分度精度与操作便捷性，可帮助操作人员快速完成不同角度的工件装夹定位，无需额外配置高端数控分度设备即可完成多面、多角度的铣削、钻孔、研磨加工，有效降低小批量多工序加工的工装成本，模型完整保留了所有零件的可编辑参数，可根据实际加工需求调整尺寸参数，适配不同规格的机床安装与工件装夹需求。
