手动PVC对夹式蝶阀结构三维设计

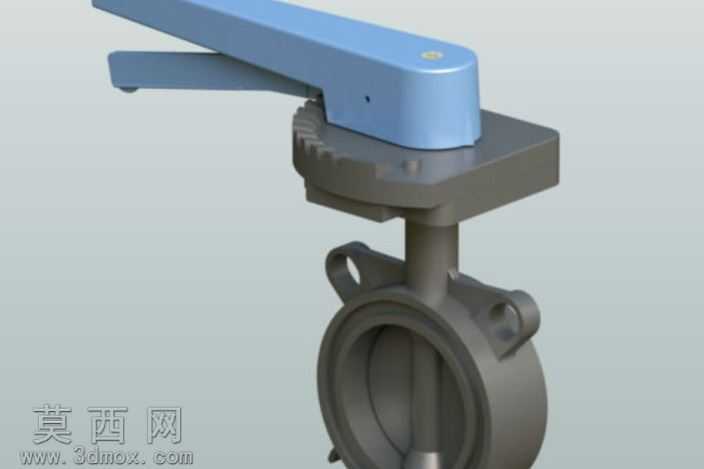

本模型为手动驱动的PVC材质对夹式蝶阀三维设计成果，建模过程围绕蝶阀的实际功能结构展开，首先完成整体装配逻辑的梳理，将模型拆分为手柄驱动组件、齿盘调节机构、阀杆传动件、蝶板密封主体、对夹式阀体五个核心模块逐一构建。建模阶段严格遵循机械设计的尺寸比例规范，先绘制阀体的对夹连接轮廓，准确还原阀体两侧的定位耳孔结构，保证其与管路法兰对接的安装特征完整；随后构建圆形蝶板与阀杆的连接结构，还原阀杆贯穿阀体、上端与驱动齿盘配合的传动关系，齿盘部分的棘齿结构做了精细化建模，匹配手柄压片的锁止结构，还原手动蝶阀档位调节、角度锁定的功能特征。材质渲染阶段针对不同部件做了区分设置：操作手柄采用哑光浅蓝色工程塑料材质，还原PVC蝶阀常用的塑料手柄质感，表面做细微的磨砂纹理处理，避免塑料材质的过度反光；齿盘、阀杆、阀体部分采用深灰色哑光金属质感，模拟铸铁或铸钢基材的表面质感，边缘做轻微的倒角高光处理，体现金属机加工的细节特征；整体渲染采用柔和的均匀布光，清晰展现各部件的装配层级与结构边界，无过度曝光或暗部死黑的问题。设计思路上围绕手动蝶阀的实用功能展开，没有添加冗余的装饰结构，所有建模特征均服务于结构展示需求：手柄的长度符合手动操作的力矩需求，齿盘的齿距匹配常规蝶阀的调节角度档位，阀体的流道内壁做了平滑处理，蝶板与阀体内壁的配合间隙控制在合理范围，既体现密封配合的结构关系，也避免建模过程中出现部件干涉的问题。模型完整还原了手动PVC蝶阀从操作端到流体控制端的全部传动链路，各部件的装配关系清晰可辨，可用于阀门结构教学、管路系统装配示意、产品展示演示等场景，建模过程中对通用蝶阀的标准化结构做了准确还原，没有出现结构逻辑错误，各连接部位的配合特征均符合手动对夹蝶阀的实际工业设计规范。
