拖拉机三点悬挂挂载连接支架结构

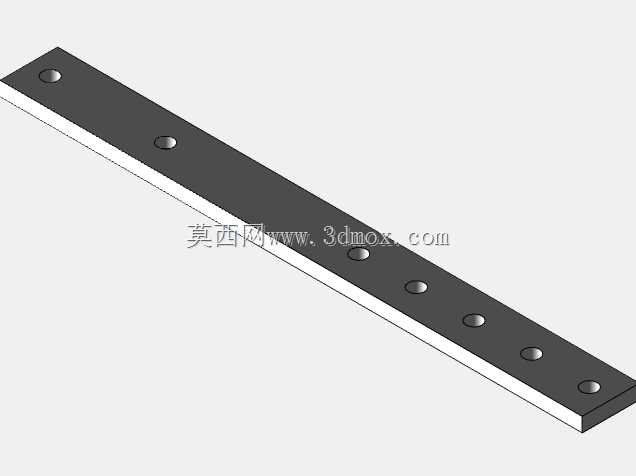

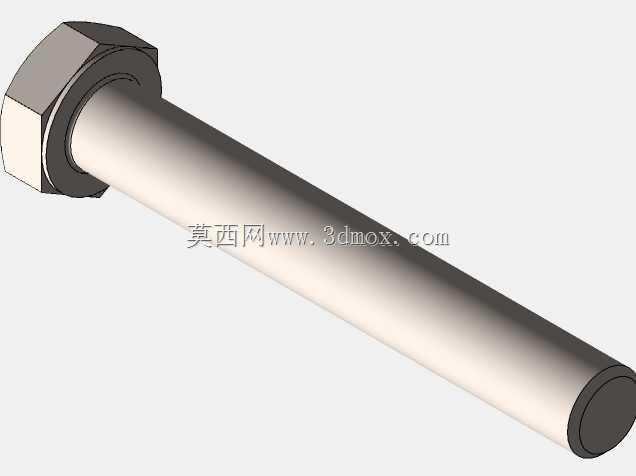

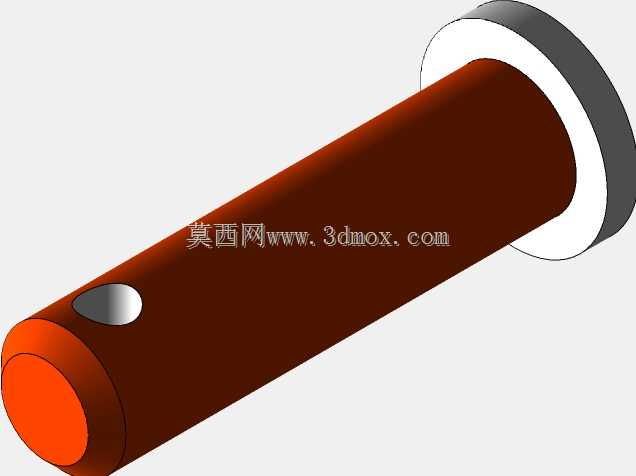

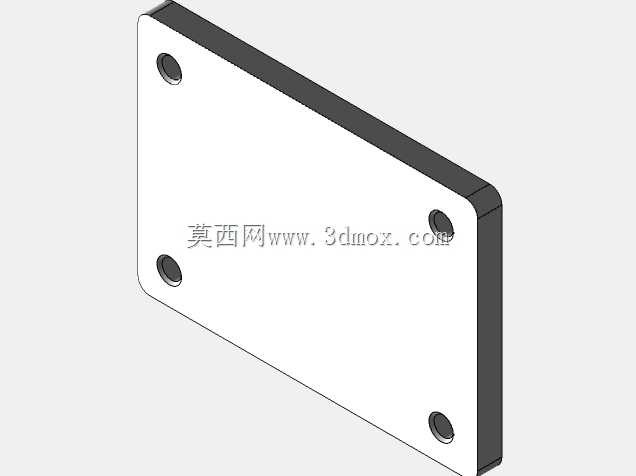

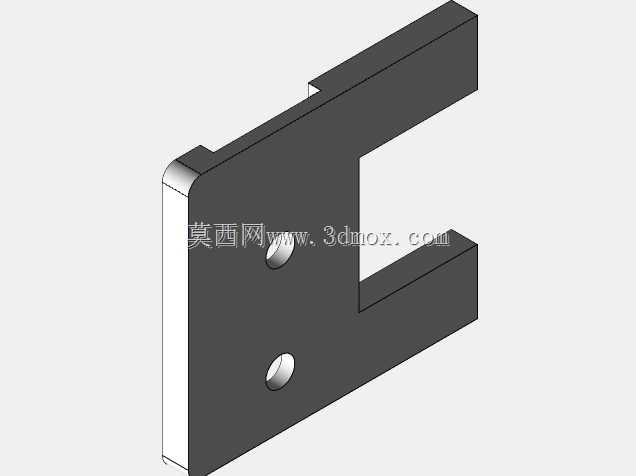

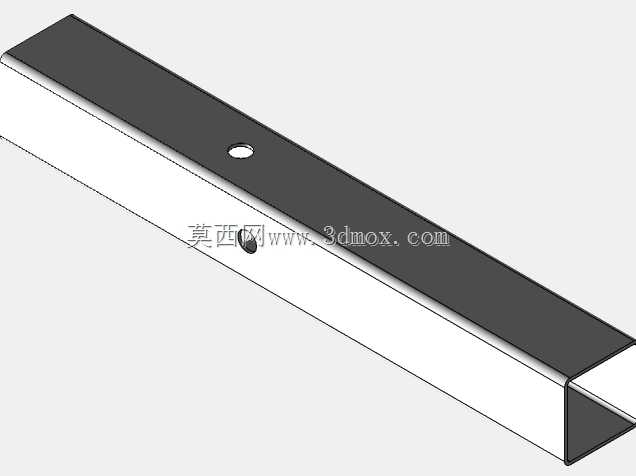

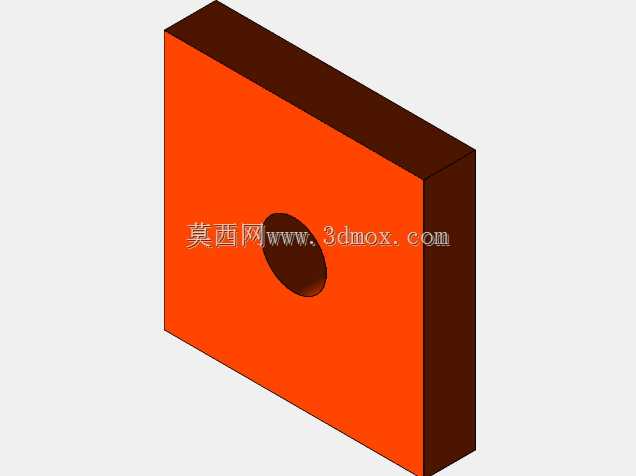

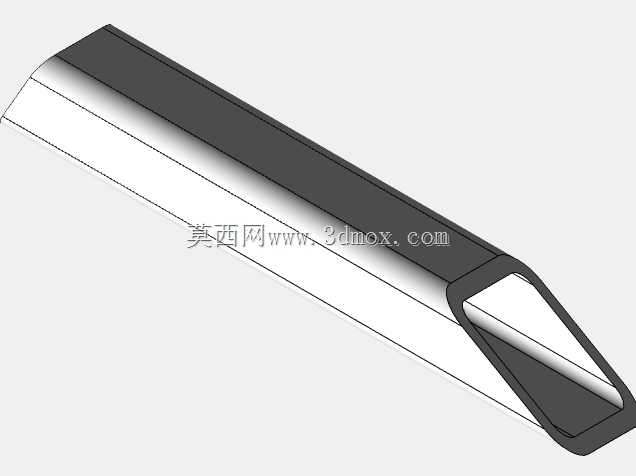

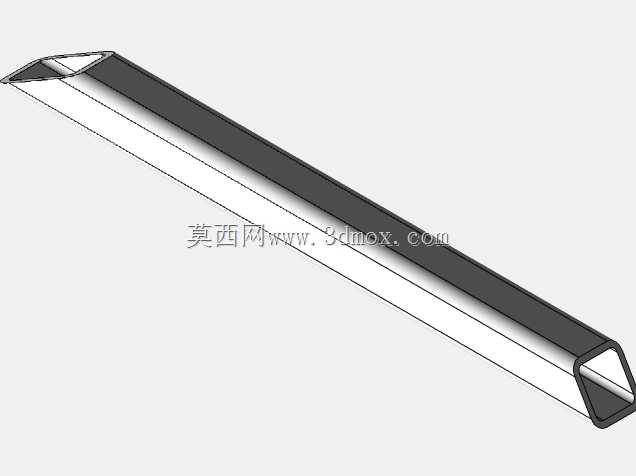

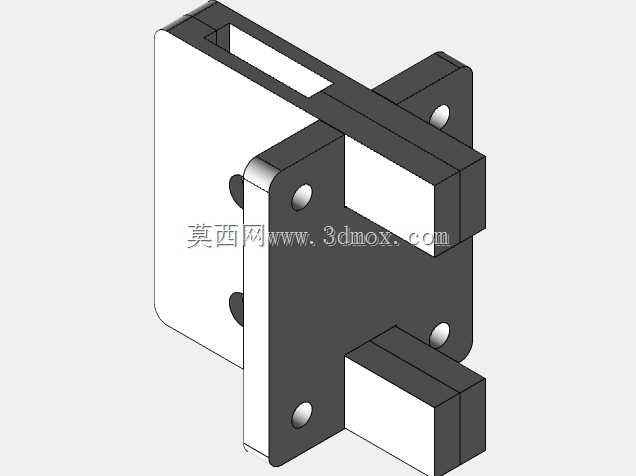

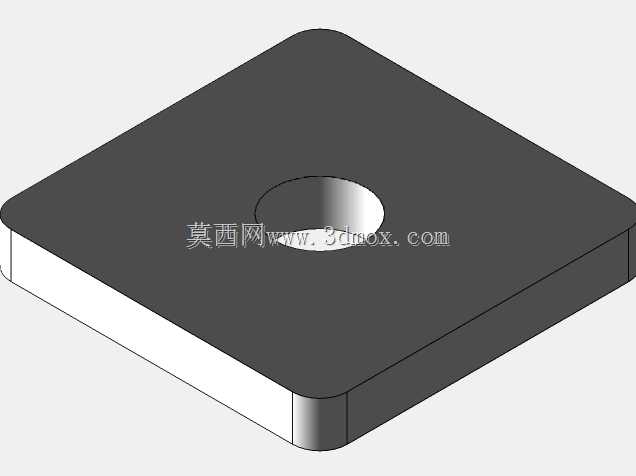

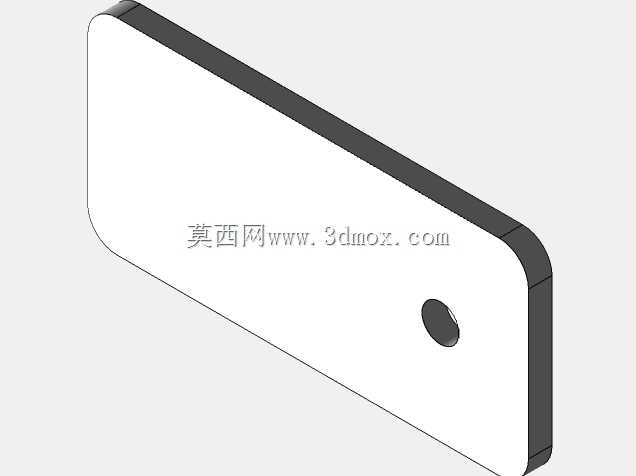

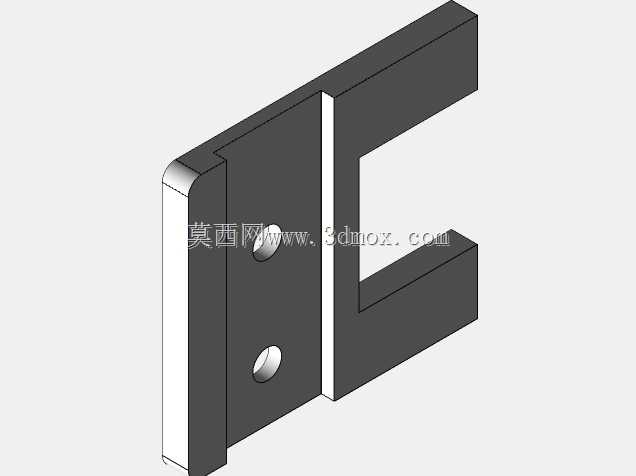

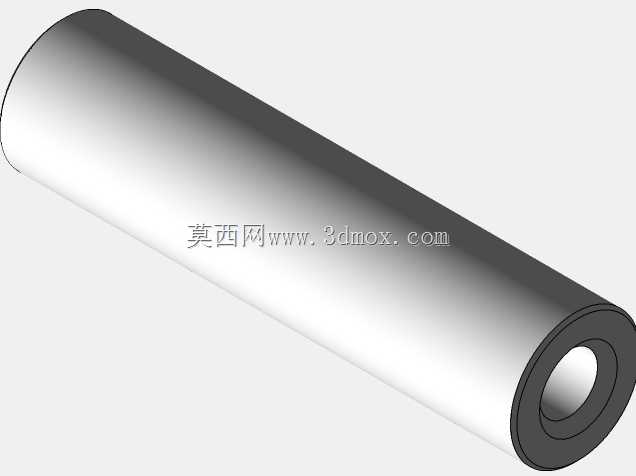

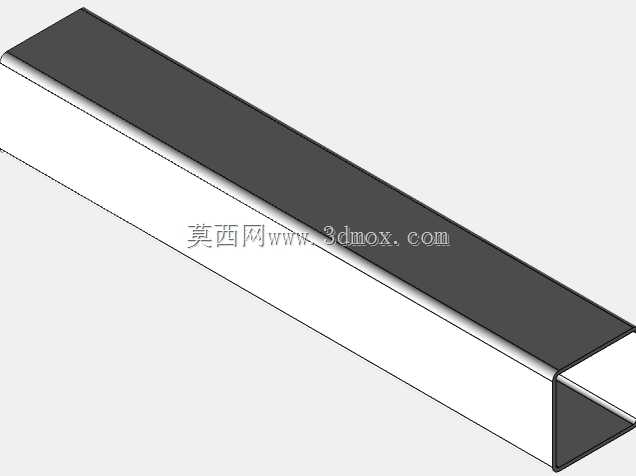

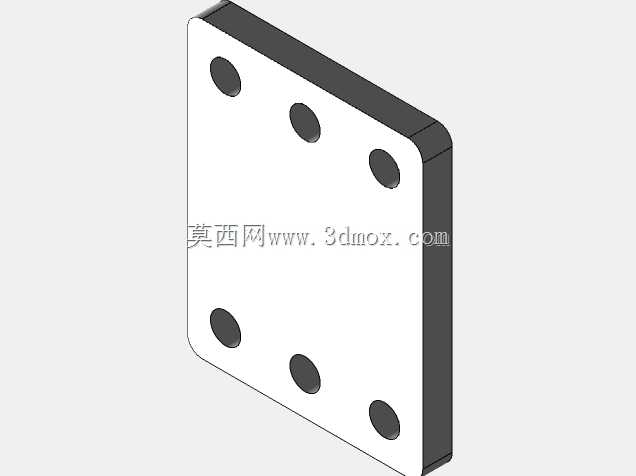

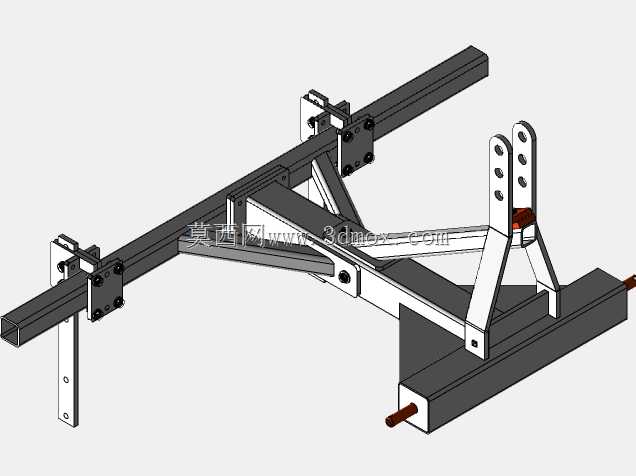

该结构为农用拖拉机后置三点悬挂系统的挂载连接支架，主要应用于中马力段轮式拖拉机的后置农具挂接场景，可适配犁耕、旋耕、播种、施肥等多种农田作业机具的安装连接，解决不同农具与拖拉机后悬挂接口的匹配适配问题，同时承担作业过程中农具的载荷传递与姿态约束功能。从结构设计来看，主体采用矩形钢管焊接成型的桁架式结构，主横梁选用标准规格冷拔矩形管作为承载基础，斜向支撑肋板采用三角形稳定布局，将挂载点的冲击载荷分散传递至主横梁与拖拉机连接端，避免局部应力集中导致的结构变形。两侧的下悬挂连接位设置了多组可调安装孔位，可根据不同农具的挂接宽度需求调整横向安装间距，适配不同幅宽作业农具的安装边界；上悬挂点采用双耳板铰接结构，板件上预留的多组销孔可实现上拉杆连接点的高度调节，配合拖拉机液压悬挂系统调整农具的作业入土角度。支架前端设置的U型连接卡座可直接卡装在拖拉机后桥的悬挂安装梁上，通过高强度螺栓组完成紧固，无需对拖拉机原有结构进行打孔改装，降低安装改造成本；卡座与安装梁的接触面加装了防滑垫板，避免作业过程中支架出现横向窜动。支架末端设置的横向限位挡杆，可约束农具作业过程中的左右摆动幅度，减少农具侧摆对拖拉机行驶直线性的影响，尤其在坡地作业时可降低农具侧滑带来的安全风险。从安装边界来看，该支架整体横向安装宽度覆盖常规中马力拖拉机后桥悬挂的标准安装间距，纵向伸出长度控制在不遮挡拖拉机后轮转向空间的范围内，下悬挂点的离地高度符合农机挂接的通用尺寸规范，可兼容多数标准接口的农用作业机具。结构设计过程中充分考虑了农田作业的复杂载荷工况，所有焊接位置均采用满焊工艺并做了应力释放处理，铰接孔位均加装了耐磨衬套，减少频繁挂接农具带来的孔位磨损，延长支架的整体使用寿命，同时整体结构采用模块化设计，易损的衬套、连接螺栓均可单独更换，降低后期维护成本。
