小型拖拉机两杆式换挡操纵机构

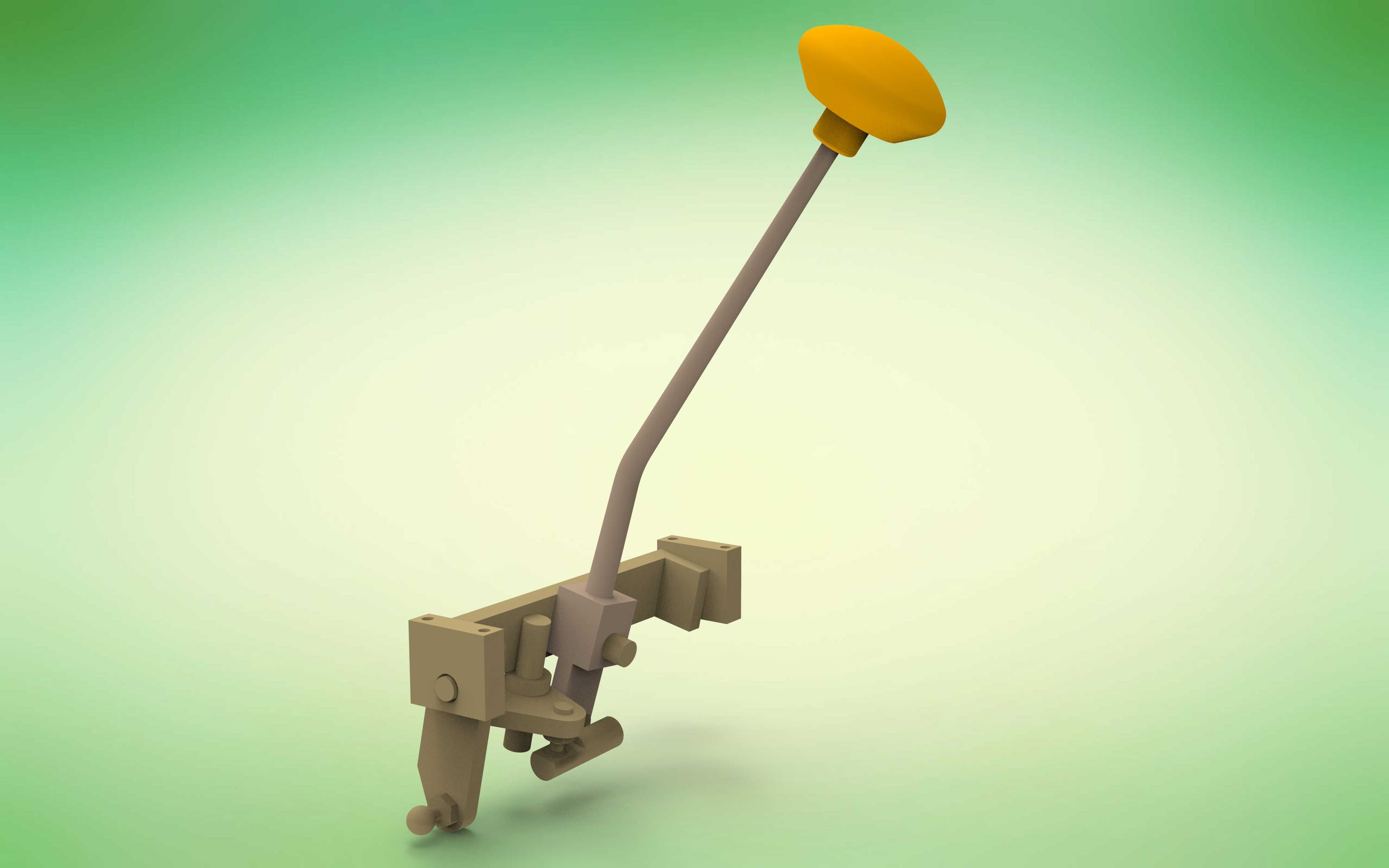

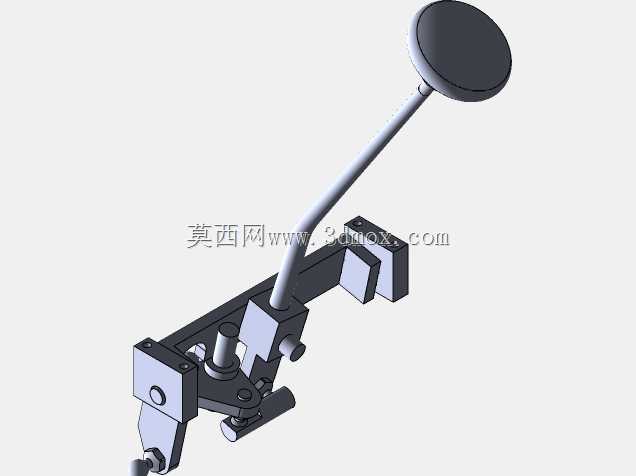

该机构面向小型拖拉机传动系统的换挡操纵环节，用于把驾驶员在驾驶位的手动选换挡动作传递到变速箱内部拨叉轴。模型重点表达了操纵杆、铰接支座、连杆连接点和安装底板之间的空间关系，适合在整机布置阶段校核操纵路径、手柄活动范围以及与地板、仪表罩和座椅周边件的干涉情况。

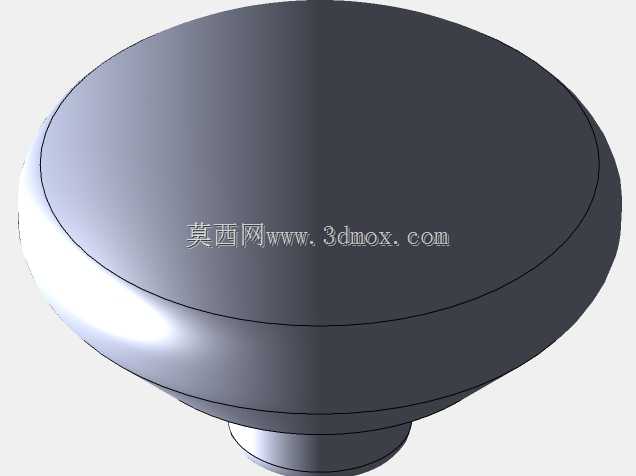

从实际使用看，这类两杆操纵结构常见于中小马力拖拉机，驾驶员通过扳动长杆实现挡位选择与挡位切换。杆系需要在有限驾驶舱空间内获得足够杠杆比，既要降低换挡力，又不能让手柄行程过大；因此杆身采用折弯形态，在避让地板开孔和转向器附近结构的同时，将手柄末端布置到便于操作的高度。手柄头部为握持区，表面做了适合手掌抓握的圆润造型，底部通过锥面或柱面与杆身连接，便于装配更换。

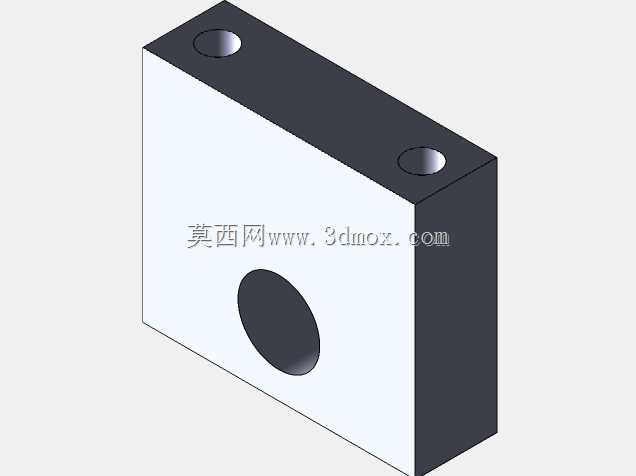

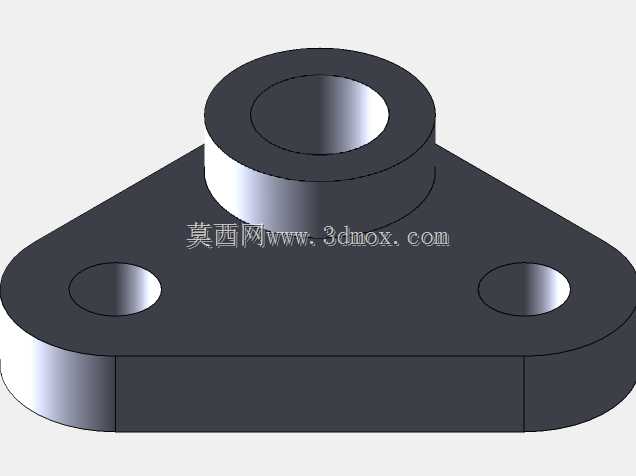

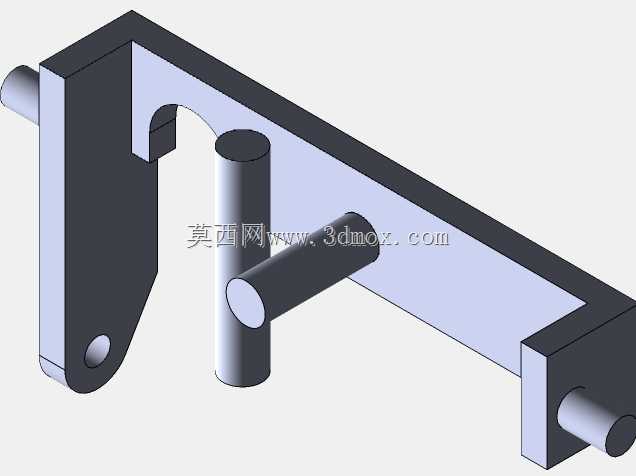

设计上首先要确定下部铰接点位置。铰接支座承担操纵杆的摆动支点，其底板孔位直接决定机构在变速箱壳体或车架上的安装边界。若支点沿长度方向偏移，会改变连杆交叉点的运动轨迹，造成选挡与换挡行程耦合，极端情况下会出现挡位不清晰、卡滞或同时拨动两根拨叉轴的问题。模型中支座保留了销轴、衬套配合面和侧向连接耳，这些结构在工程图中需要进一步标注孔径、同轴度和开口销或卡簧的装配空间。

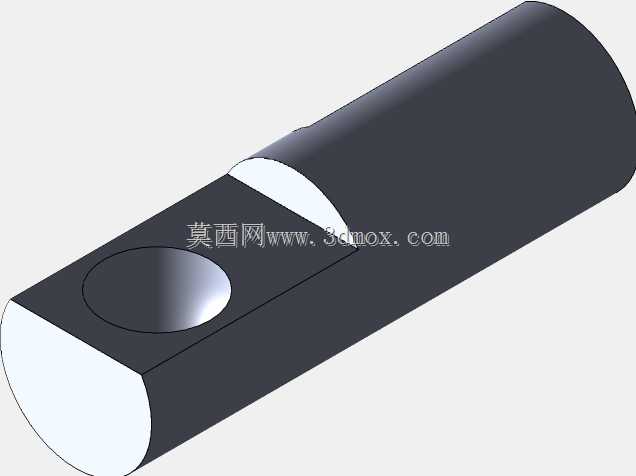

连杆端是功能校核的关键。操纵杆下端与连杆相连，把摆动转化为拨叉轴的直线或小角度转动。连接点应设置可调长度或消隙结构，用来吸收焊接件、冲压件和装配累积误差；球头或销轴连接处要预留润滑与防尘空间，避免田间泥水进入后造成磨损。建模时不能只看静态装配位置，还应分别推入各挡位极限姿态，检查杆身与支座边缘、底板开孔、相邻杆件之间的最小间隙。

外形尺寸方面，长操纵杆决定了手柄的操作包络，下部支座则决定安装面宽度和螺栓分布。底板应贴合安装基面，周边留出扳手空间；支座立板需要承受频繁换挡带来的侧向载荷，壁厚和加强筋要与杆径、销轴直径匹配。若用于整机数模复核，还应把手柄防尘套、地板开孔罩和换挡标识牌纳入同一运动包络，确保实际装配后不会出现手柄碰罩壳、行程被限位提前截断等问题。该模型可作为变速操纵系统布置、连杆机构运动分析和支座结构优化的直观参考。
