背负式农用电动施肥作业装置结构设计

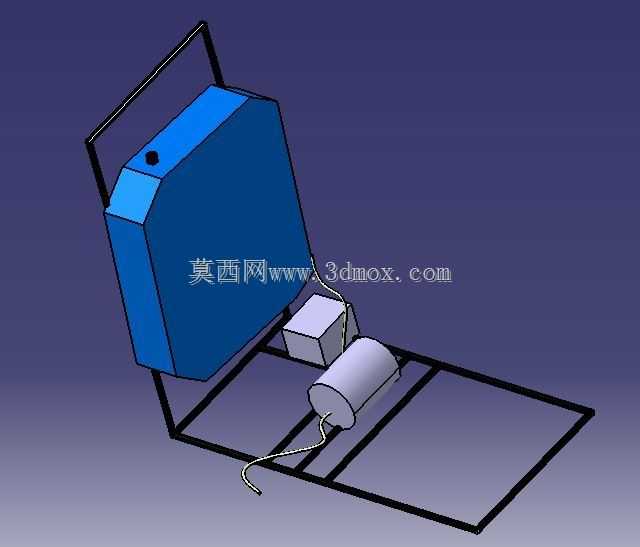

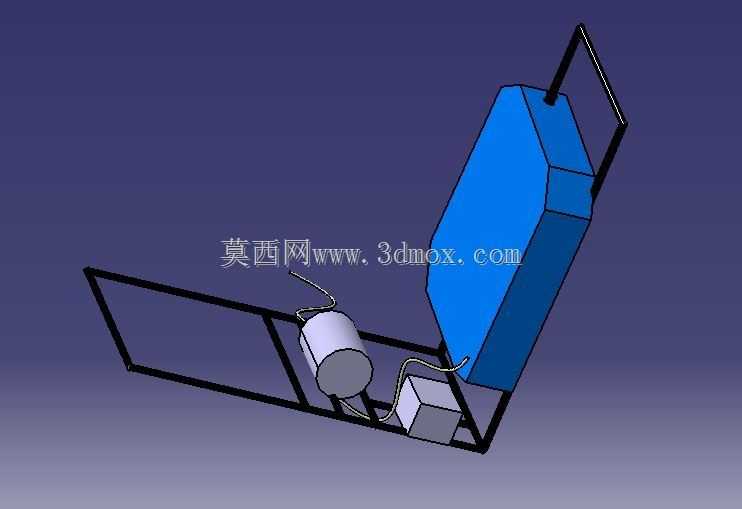

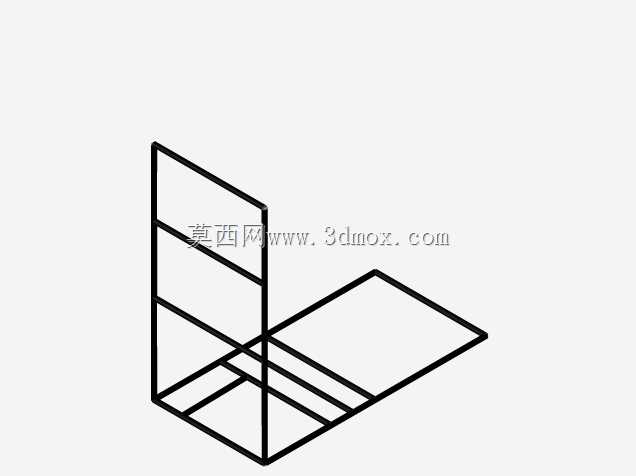

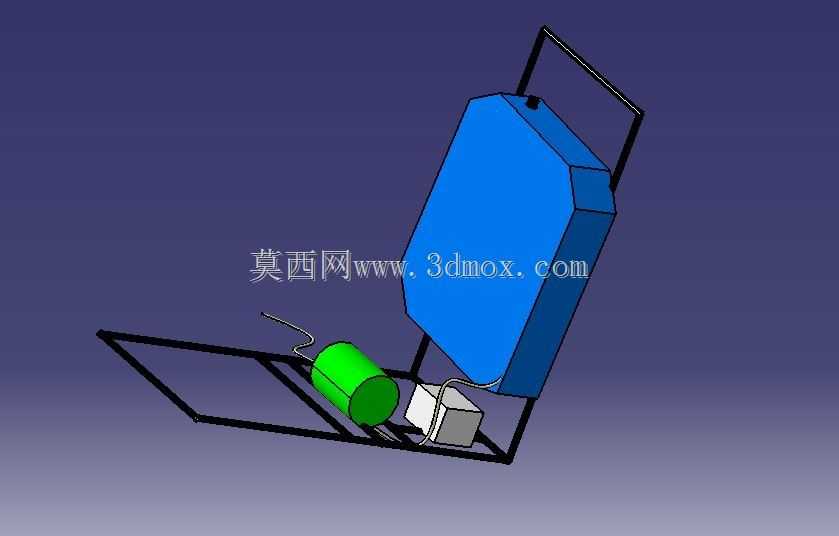

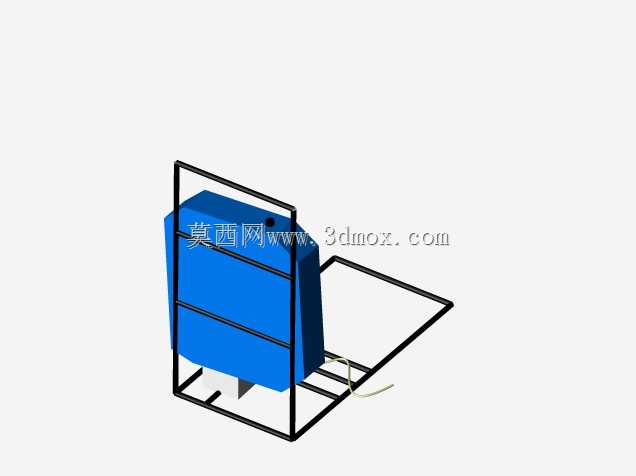

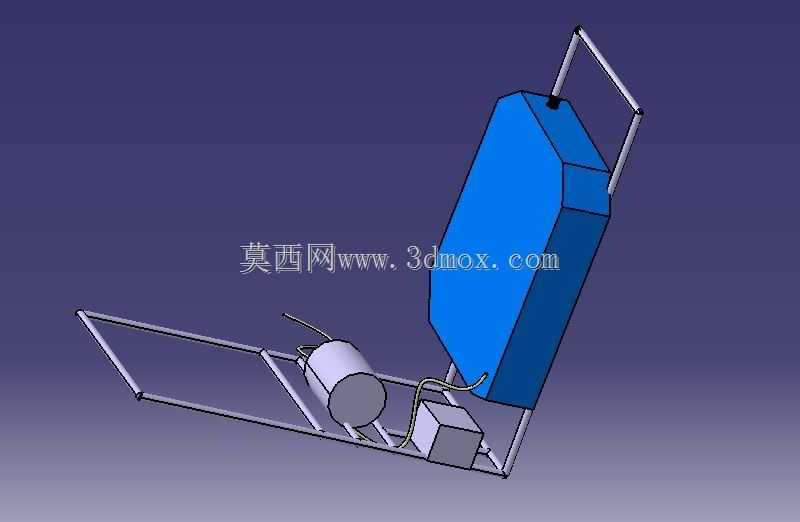

这款背负式施肥装置主要面向小地块农户的追肥、基肥播撒作业场景，适配丘陵、山地零散耕地的施肥需求，解决传统人工撒肥不均匀、劳动强度大的痛点，也可用于大棚内经济作物的定点施肥作业。整套装置采用背负式框架结构，核心由储料箱体、供电单元、排料管路三部分构成，框架采用轻量化管材弯折焊接成型，整体重心贴合人体背部曲线，作业时可通过肩带固定，长时间作业不易产生疲劳感。储料箱体采用上宽下窄的流线型注塑结构设计，顶部设置带密封胶圈的加料口，可避免作业过程中颗粒肥料受潮或撒漏，箱体底部做倾斜导料面设计，能让颗粒肥料依靠自重顺畅流向排料口，无需额外设置搅拌结构即可避免肥料搭桥卡料的问题。供电单元采用模块化安装方式固定在框架下部，与储料箱体保持安全间距，避免肥料渗漏腐蚀供电部件，供电输出端连接排料控制组件，可通过手柄处的调节旋钮控制排料流量，适配不同作物、不同施肥量的作业需求。排料管路采用柔性耐腐管材制作，出口端设置手持操作段，作业人员可单手控制出料位置，实现垄间定点施肥，也可调整出料口角度实现宽幅撒肥，覆盖不同农艺要求。从安装边界来看，整套装置的框架宽度控制在350mm以内，满载状态下整体厚度不超过200mm，可在行距400mm以上的作物垄间顺畅通行，不会刮碰作物茎叶；储料箱体的有效容积适配单人单次15-20分钟的作业时长，避免频繁加料影响作业效率。设计过程中重点考虑了农用场景的耐候性要求，所有金属部件均做防锈镀层处理，塑料部件选用抗紫外线、耐化肥腐蚀的改性材质，可适应露天田间的日晒、雨淋作业环境，框架的焊接位置做圆角过渡处理，避免作业过程中剐蹭衣物或划伤操作人员。排料控制结构采用简易的电动调节方式，无复杂传动部件，日常维护仅需定期清理排料口残留的肥料结块即可，农户无需专业维修知识即可完成日常保养，适配农村地区的使用维护条件。
