无线组网型LED散热照明模组

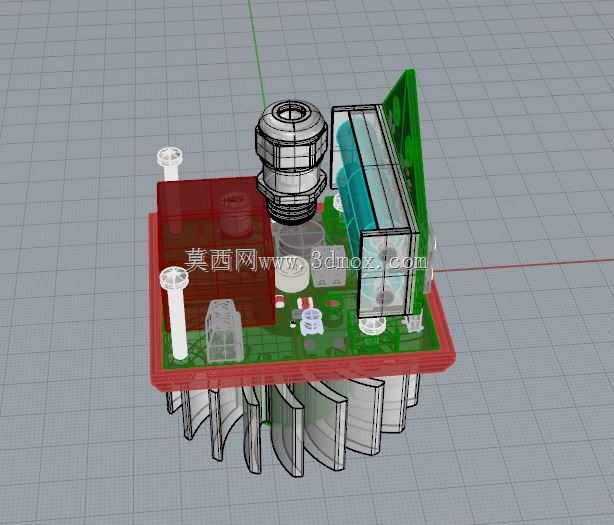

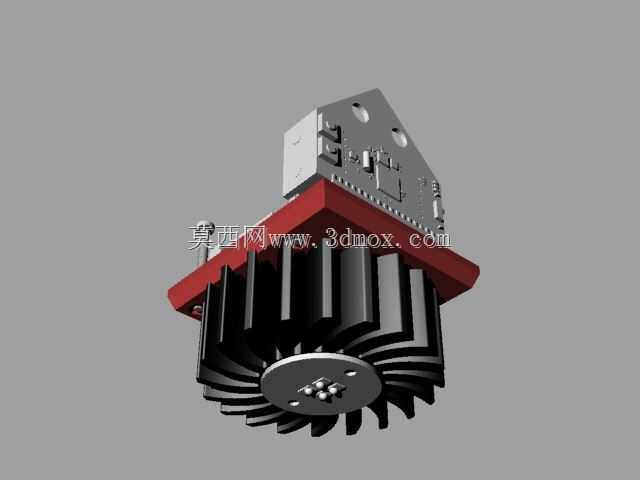

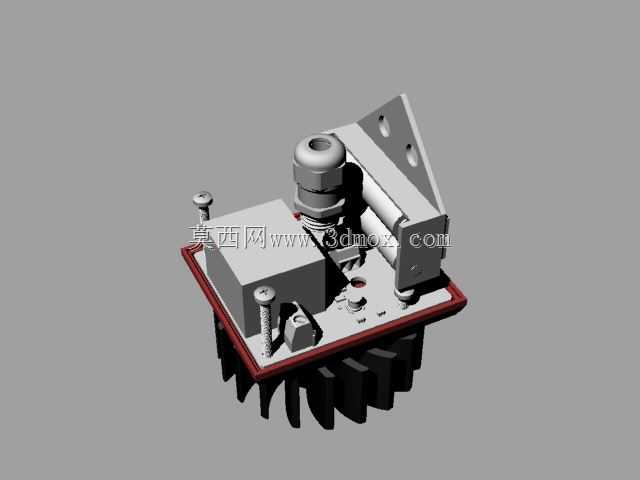

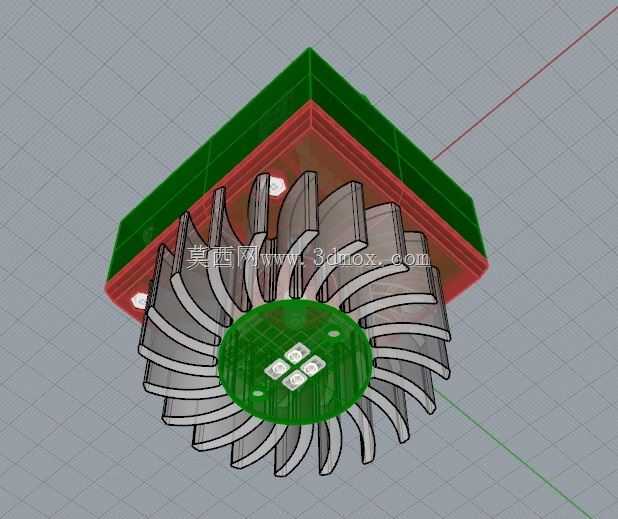

该模组的结构设计首先围绕散热需求展开，中心绿色PCB板承载LED发光元件与无线通信节点，外围放射状鳍片采用一体成型结构，直接与发热元件贴合，无需额外导热介质即可将热量快速导出至空气接触面。鳍片的弧度与间距经过气流导向优化，在自然对流场景下可形成稳定的上升热流，避免局部热量淤积，方形顶部安装座预留了与建筑顶面、设备机架对接的固定孔位，安装边界控制在方形座轮廓内，不会额外占用周边布线空间。

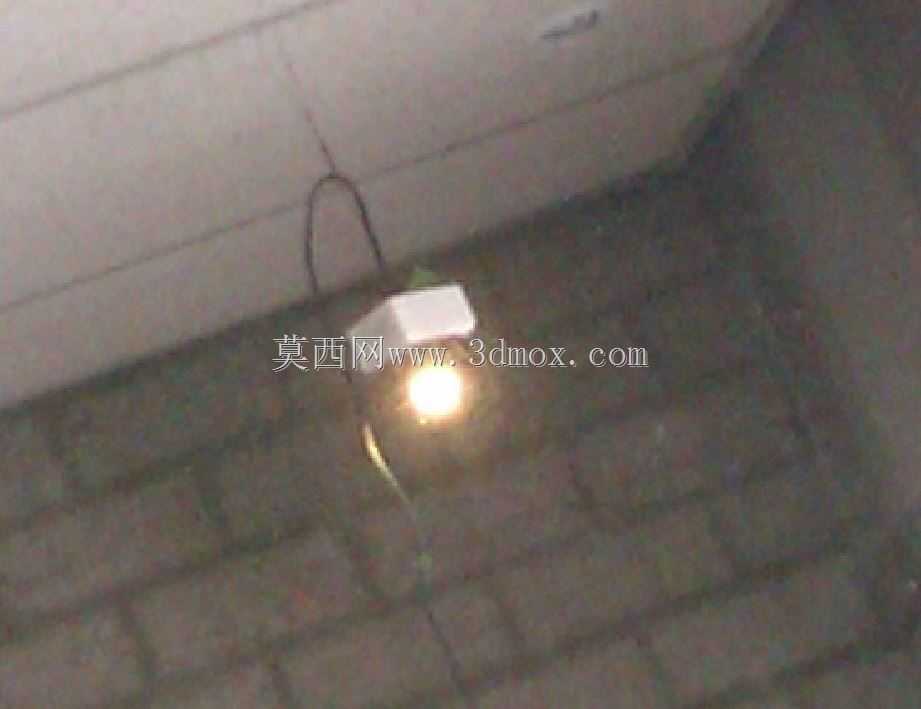

在实际应用场景中，这类无线LED节点可直接替代传统有线照明终端，适用于老旧厂区改造、大型仓储空间、临时展会场馆等布线成本较高的场所。每个灯具内置MyriaModem通信模块，依托MyriaNed低功耗自组网协议，无需中央网关即可完成节点间的信号中继，单节点故障不会影响整条照明链路的运行，部署时无需提前规划通信路由，通电后即可自动接入现有网络，10个节点即可完成小范围区域的信号全覆盖，扩展节点数量时也无需重新配置网络参数。

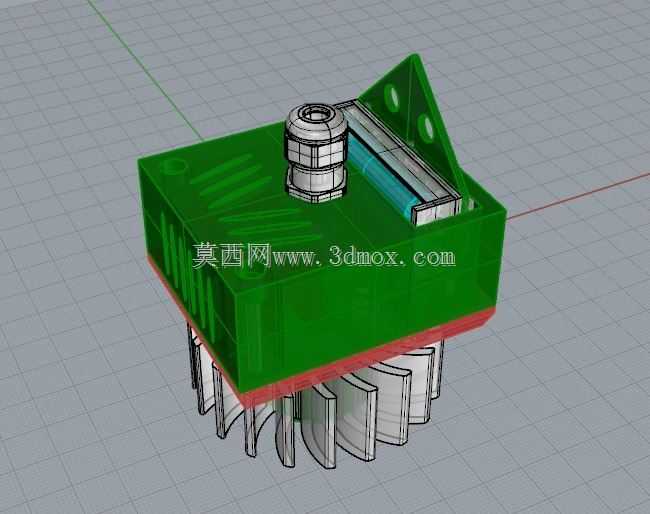

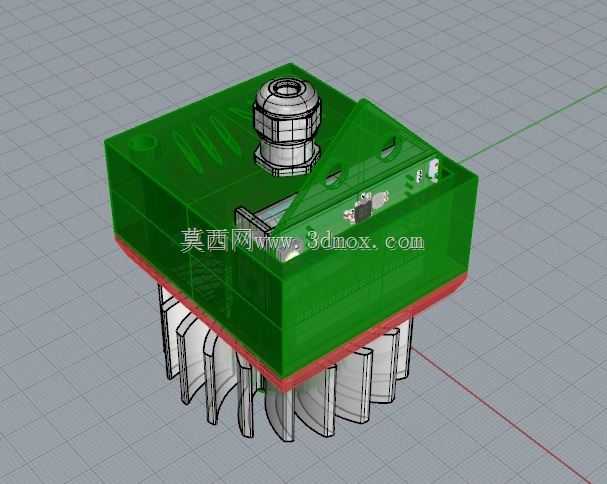

设计过程中优先平衡了光学性能与结构强度，中心发光区的元件布局避开了鳍片的投影遮挡，光线可通过鳍片间隙向四周漫射，减少直射眩光。外壳采用红绿分色结构区分功能区域，绿色部分对应电路与发光区，红色部分为安装密封层，既方便生产装配时的工位识别，也能在后期维护时快速判断故障区域。整体外形采用方形底座加圆形散热区的组合，既适配常规方形吊顶开孔，也可通过支架安装在设备侧壁、桁架下方，安装尺寸兼容市面主流明装、暗装固定件，无需额外定制转接支架。

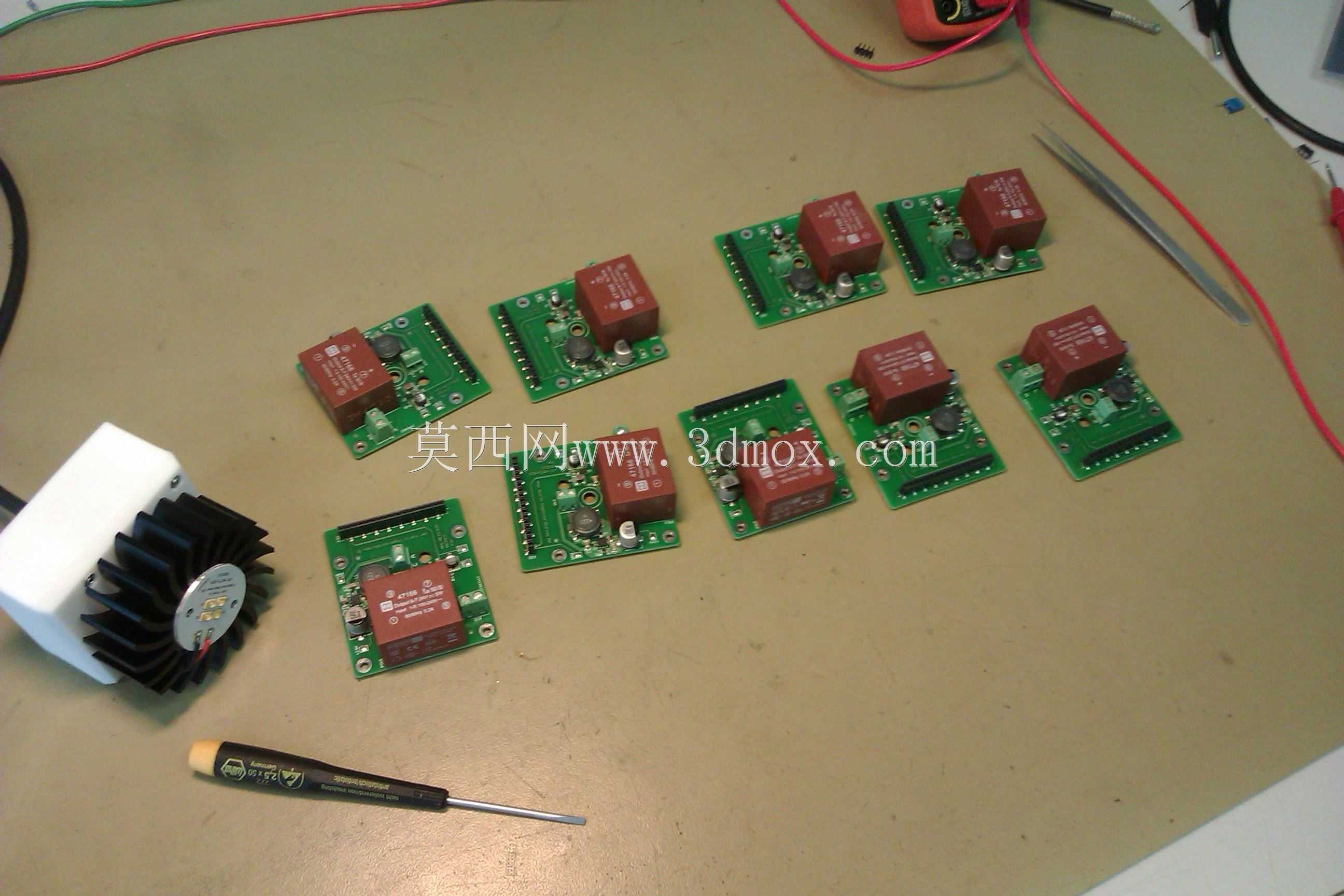

通信部分的电路布局做了避让处理，无线天线区域未被金属散热鳍片完全包裹，预留了信号透射窗口，避免金属结构对无线信号造成屏蔽。供电线路从方形座中心的穿线孔引入，内部预留了接线端子的容纳空间，接线完成后可通过密封胶圈实现进线口的防尘处理，适配多尘、轻度潮湿的工业室内环境。散热鳍片的厚度与高度经过参数匹配，在控制整体重量的前提下保证足够的热容量，短时间过载运行时不会出现LED结温骤升的问题，延长发光元件的使用寿命。
