可旋转框式成型作业机构三维设计

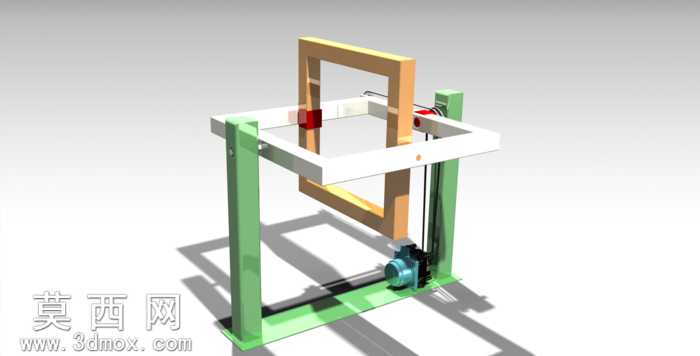

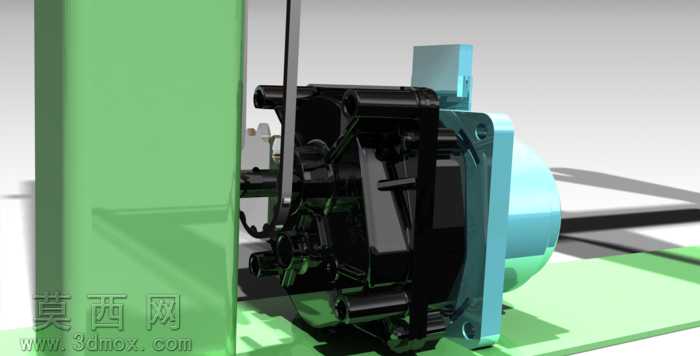

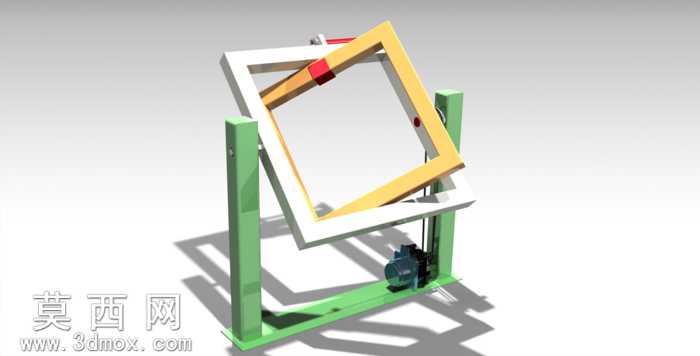

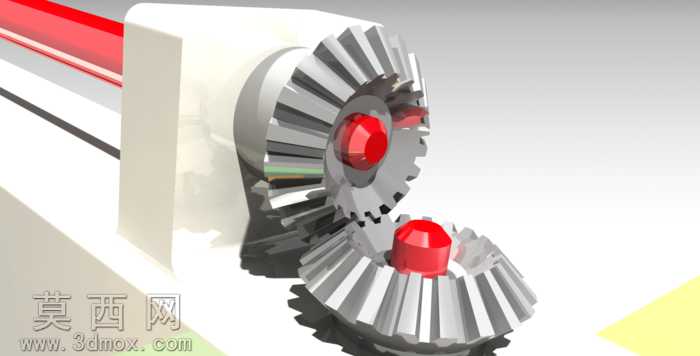

本作品为可旋转框式成型作业机构的三维设计成果，建模阶段采用参数化设计思路完成各部件的精准构建，首先搭建两侧立式支撑机架作为整体承载基础，机架采用方管型材的截面特征建模，还原型材的壁厚、安装孔位等细节，保证支撑结构的力学合理性。核心运动部分采用内外嵌套的双框式结构，外框与支撑机架通过铰接副连接，可实现绕水平轴的整周回转，内框嵌套于外框内部，通过另一组正交布置的铰接结构与外框连接，可实现相对于外框的独立回转，两组回转轴线呈空间垂直状态，能够带动框内搭载的成型作业工装完成多自由度的姿态调整，满足旋转成型工艺中工件多角度翻转、均匀加工的作业需求。动力传动部分建模还原了底部的驱动单元、传动连接结构，将驱动电机的输出端通过传动组件与外框的回转轴连接，可精准控制外框的回转速度与启停位置，传动部件的齿轮、连接轴等结构均按照标准机械参数建模，还原装配配合关系。渲染阶段针对不同部件赋予对应材质，支撑机架赋予哑光绿色金属漆材质，模拟工业设备常用的喷塑机架外观，内外框结构分别赋予白色与暖黄色的硬质工程塑料与金属烤漆材质，区分不同结构部件的视觉层次，驱动单元赋予深灰色金属材质，还原电机外壳的磨砂金属质感，铰接部位的销轴、紧固件赋予亮面金属材质，突出精密配合部件的细节特征。整体装配过程严格按照机械装配逻辑完成约束设置，验证了双框结构回转过程中无运动干涉，各铰接部位的转动行程满足设计要求，支撑机架的底部安装平面预留了设备固定的安装位，可直接适配生产线的安装固定需求。设计过程中重点考量了旋转作业的动平衡特性，对双框结构的配重位置做了优化，避免高速回转过程中出现偏载抖动问题，同时在框体上预留了工装安装的定位槽与固定孔位，可根据不同的成型工艺需求快速更换对应的作业工装，拓展设备的适用场景，整体结构紧凑，运动逻辑清晰，可直接用于旋转成型类设备的方案验证、结构优化以及教学演示场景。
