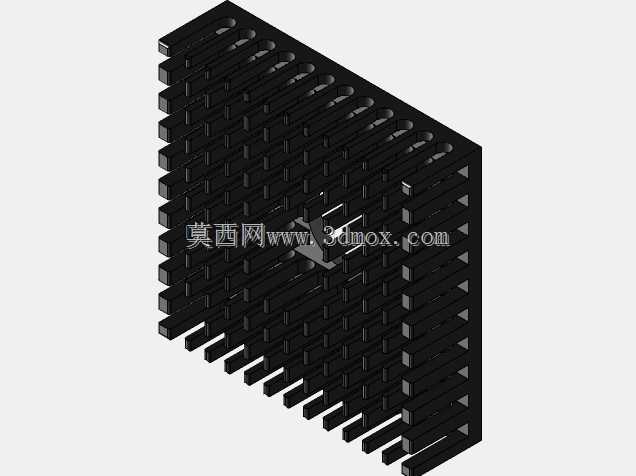

NEMA17规格40×40尺寸针栅式散热结构件

这款40×40规格的针栅式散热结构件，核心适配NEMA17标准安装界面的发热器件，在桌面级3D打印设备、小型数控运动平台、嵌入式工控模组这类紧凑空间的电子散热场景中应用十分广泛。日常做结构选型时，这类尺寸的散热器往往是步进电机驱动板、小功率步进电机尾端、低压直流功率模块散热的首选，因为它的安装边界刚好匹配NEMA17法兰的40mm见方安装尺寸，不需要额外做转接板就能直接固定，能大幅压缩设备内部的散热结构占用空间。

从结构设计逻辑来看，这款散热件没有采用传统的平行直鳍片结构，而是选择了交错阵列的针柱式栅格结构，这种设计的核心考量是兼顾多方向气流的换热效率——不管散热风道是沿X轴还是Y轴方向布置，针柱结构都能有效切割气流，避免平行鳍片在非顺向风道下出现的气流短路问题，在设备内部风道走向受限、无法做到完全顺鳍片布置的场景下，这种结构的实际散热表现比同体积直鳍片更稳定。针柱的排布密度经过热仿真优化，既保证了足够的散热接触面积，又预留了合理的气流间隙，不会因为鳍片过密导致风阻过大，适配小尺寸轴流风扇的风压特性，哪怕用低转速静音风扇也能获得不错的换热效果。

在安装边界的处理上，这款散热件的基座底面做了高精度平面处理，平面度控制在适合贴装导热垫或者薄导热硅脂的范围，避免因为安装面不平导致的接触热阻过高问题；基座中心预留的避让空间刚好对应NEMA17器件的中心凸起结构，安装时不需要额外打磨基座，就能让散热面完全贴合发热区域，不会出现局部悬空的情况。整体外形的边角做了小尺寸倒角处理，既避免安装时锐边划伤操作人员或者线材，也不会因为倒角过大损失有效散热面积。

实际应用中，这类散热件可以直接通过四个角的安装孔与NEMA17标准法兰的孔位对齐，用M3螺丝就能完成固定，安装扭矩不需要过大，避免基座变形影响贴合度。在自然对流的使用场景下，针柱结构的烟囱效应也比直鳍片更明显，热空气顺着针柱间隙向上流动的阻力更小，哪怕没有主动风扇，也能带走相当一部分热量，适合无风扇的低功耗工控场景使用。做三维建模时，这类结构需要重点注意针柱与基座的连接圆角，避免应力集中导致生产时出现成型缺陷，同时要严格控制40×40的外轮廓尺寸公差，保证在密集安装的多轴运动设备中，相邻轴的散热件不会出现干涉问题。
